산수이 리시버 7070 (2020년 7월 일반)

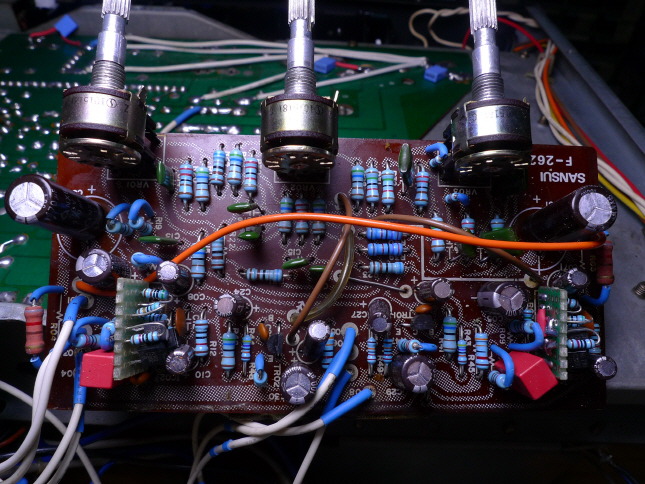

얼마전 작업해드린 기기인데 9090 작업중 톤회로 증감값이

회로도는 9090,7070 같은데 이 7070 경우 출고후 변경 사항인지,



저음 쪽 보정 저항이 삭제되어 있어서 저음 플랫 위치에서

9090보다 저음이 덜 나옵니다.











기판에 저항 자리는 있는데 9090은 있고 이 7070은 빠져 있습니다.

추가하니 저음쪽 플랫 위치에서 저음이 훨씬 많이 나옵니다.



9090 사양처럼 해드렸습니다.

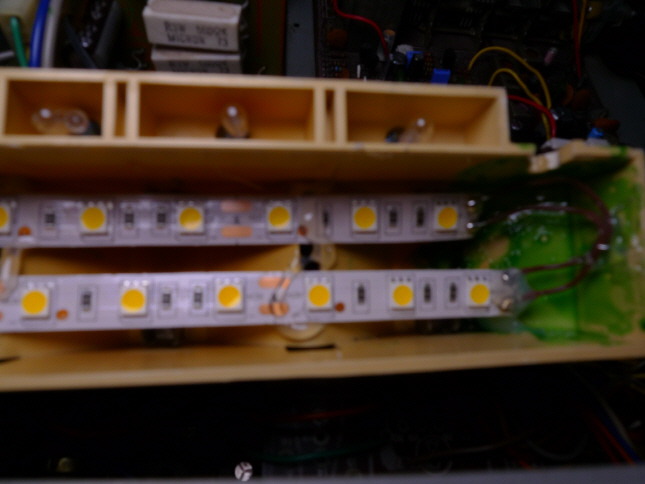

그전에 조명을 LED로 해드렸는데 전압이 낮고 7070은 스케일 조명 전구가

세로로 세워져 있고 LED가 확산성이 떨어져 전구 간에 그늘이 생깁니다.



기존에 교류를 쓰던 것을 배전압 정류 회로로 전압을 올리고

스트랩식 LED로 그늘이 없게끔 바꾸었습니다.











포커스가 엉망이네요.











같이 가져오신 CDP는 정전압 IC 납땜,정류 회로 쪽만 리캡 했습니다.

초기 필립스.,소니 출고시에 CDP여서 프린트 기판을 보니 필립스제 기판 같네요.



이때는 국내 인켈,가전 3사 CDP는 모두 소니 기판으로

국내에서 조립만 해서 판매했었습니다.



작업비는 그간에 큰돈을 입금주시고 워낚 신세를 많이 져드려서,

청구드리기 면목없습니다만 제가 너무 돈에 힘들어서 5만원 청구드립니다.



건강이 안좋지만 요즘 너무 급박하고 초조해서 과로로 밀어 붙이는데

며칠전 4010 리시버 작업 하다가 마무리가 길어져



몇시간 더 밀어붙히다가 쓰러질뻔 했네요.

감사합니다...
