앞서 9030 글에도 올려드렸습니다만 작업않는 기종인데 럭스맨 앰프 수령하시는 길에
가져오셔서 살펴드렸습니다^^
전원을 켜면 모터식 셀렉터가 돌아가면서 다른 작동이 안되는 증상입니다.
볼륨 노브가 접착되어 안빠져서 작업 중단을 할수밖에 없나,했습니다만 빠졌습니다.
이 노브는 파손되면 다른 노브를 유용할수 없어서 중요한 부분입니다.
이 노브가 빠져야 패널 분리,전면 기판 작업을 할수 있습니다.

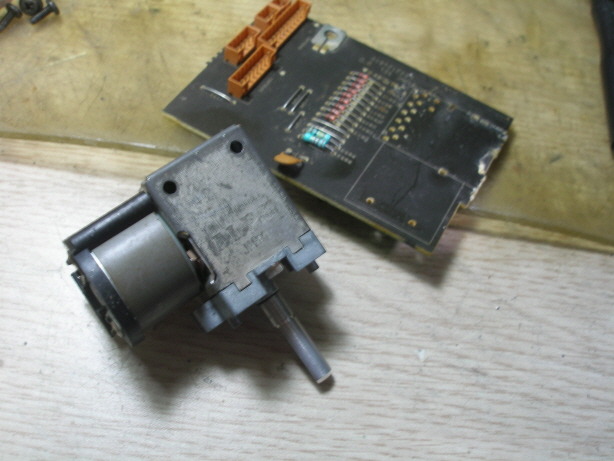

셀렉터 기어 이빨이 망가졌습니다.계속 회전 상태로 정지된 부하를 돌리다보니 그런 것 같습니다.
원인은 셀렉터 접점중에 마이컴 작동에 필요한 에러 체크 단자가 도통되지 않아서 그런 것 같습니다.
사진 셀렉터 기판중에 좌측 단자가 두개 있는 것이 에러 체크 단자입니다.
모두 세척.
전면 프리 앰프,마이컴,모터 구동 기판 탈거.
기판 우측이 셀렉터 모터 구동 회로인데 그전에 수리한 흔적이 있습니다.
좌측 ic는 볼륨 모터용 입니다.
텍트 스윗치류는 전원 쪽만 교환했습니다.
라우드니스,모노 작동용 릴레이 교환.
전면 기판 모터 회로쪽 제외하고 전해 케페시터 모두 교환.
오디오용 전해,외산 고급 케페시터보다 고성능인 삼영 nxb 사용.
기판은 일부만 재납땜.

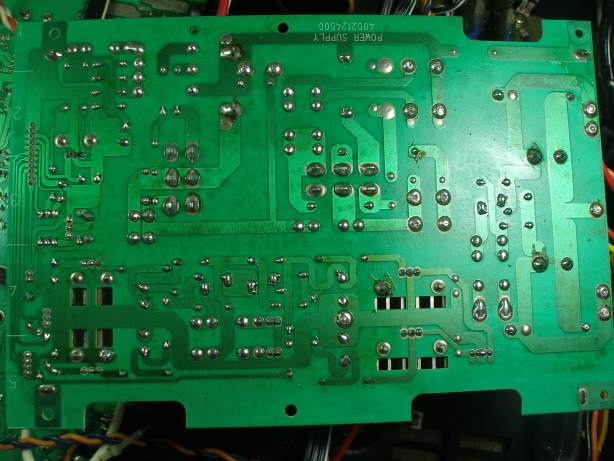

전원 기판 탈거.9030은 이쪽 기판 작업이 일손이 많습니다.
이 기기는 다른 9030과 달리 이쪽 기판에 100&220볼트 전원 선택 스윗치가 달려 있습니다.
초기품인듯 싶습니다.
다른 9030과 달리 일부 케페시터 기판 극성 표기가 반대로 되어 있습니다.
기판 표시대로 교환했다가 조립후 뻑나면 두번 일할뻔 했습니다만 다행히 작업중 찾았습니다^^
전원 기판 모두 재납땜 & 세척.
전원 기판 전해 케페시터 1차 정류용을 제외하고 모두 교환.
포노 mm&mc 앰프 기판으로 전해 케페시터가 매우 많습니다.
연두색은 삼영 구형 오디오용 전해로 특성이 좋은 케페시터 입니다.
그외 케페시터가 매우 많습니다.
파워 앰프가 출력단 옵셋 자동 조정용 op amp ic가 각 채널당 달려있습니다.
그외 프리 앰프용 다이렉트 앰프가 달려 있습니다.
지금은 해외에서도 재고가 없는 고급 소자인 듀얼 fet가 4개나 들어갑니다.
국내 재고 있을때 개당 5-6만원 하던 소자입니다.
근래에는 아무리 하이엔드 메이커라도 부품업체가 생산을 하지 않기 때문에
쓰고 싶어도 못쓰는 부품입니다.
좀 더 살펴드리고 싶어도 케페시터가 너무 많아서 그냥 닫았습니다.
근래 건강이 좋지 않아서 이나마도 간신히 했네요.
게중에 파워 앰프 전류 증폭단 바이페스용 케페시터는 필름으로 교환했습니다.
이 케페시터는 매우 중요해서 용량이 줄거나 내부 esr 값이 커지면 발진,음질이 크게 나빠집니다.
예전에 다른 9030이 케페시터들이 거의 나가서 파워 프리 모두 심하게 발진해서
고생한 적이 있습니다.
파워 앰프 기판 일부 재납땜.
뒷 패널 나사가 그전에 머리가 나가있는데 이런 나사는 니퍼로 양 끝을 찝어 돌리면
대부분 풀립니다.그래도 안풀리면 머리를 날리고 드릴링 해야 합니다.
9030은 릴레이 세척을 하려면 스피커 단자를 떼내야 합니다.
단자류 세척해놓았습니다.
그외 컨트롤류 모두 세척,파워 앰프 케페시터,접지 스크류들 단단히 조여 놓았습니다.
노브류,틈새는 닦아봤습니다만 별 차이가 없네요.
전원 코드를 장시간 빼놓았다가 전원을 켤때 셀렉터 모터가 돌아갑니다만
셀렉터를 움직여주시면 에러체크가 되어서 잘 작동합니다.
그러나 모터 기어를 빼내서 리모콘으로 셀렉터 작동은 안됩니다.
잘 사용하시고 혹 문제있으면 말씀주세요.
좋은 한주되세요^^
