인켈 앰프 970F (2011년 10월 오버홀)

오래 기다리시게 해서 죄송합니다.

오버홀 겸 입고 주셨는데 말씀주신 우측 채널 간헐 불량등외엔 큰 이상은 없네요.

지직거림은 케이블식 입력 셀렉터 접점 불량인데 세척을 해도 별 진전이 없어서

분해해서 세척 했습니다.그외 신호 계통 접점들이 좋지 않습니다.



그전에 입력 커플링 컨덴서 2개가 필름으로 교환,파워 앰프 전압 증폭단 제너 다이오드

잡음 컷트용 컨덴서 2개가 필름으로 교환되어 있습니다.











일부 납땜이 좋지 않네요.











파워 앰프 컨덴서 교환 & 고주파 임피던스 보상용 필름 컨덴서 추가.











그전에 파워 tr이 모두 교환되어 있는데 좌우 채널이 짝짝이로 교환되어 있네요.

푸시풀 회로는 같은 컴플리멘터리 셋트로 교환해야 합니다.











가진 신품 재고가 없어서 인켈 280 앰프에서 취출해놓은 중고 파워 tr로 교환 했습니다.











그외 프리 드라이버 tr 1개가 리드가 끊어지기 직전이여서 모두 교환 했습니다.

이 프리 드라이버 tr은 앰프 성능을 좌우하는 중요한 tr 입니다.

그전 tr보다 고성능 tr로 교환했습니다.











스피커 릴레이 일제 edc 것으로 교환.











전해 컨덴서류 모두 교환.오디오용 전해,포노 앰프 커플링은 필름 사용,

그외 삼화 105도급 사용,마이크 앰프는 일반 그레이드 전해 사용.

반고정 저항 4개 교환.파워 앰프 정전류 회로 변경해드렸습니다.

그외 세시 메인 접지 수정.

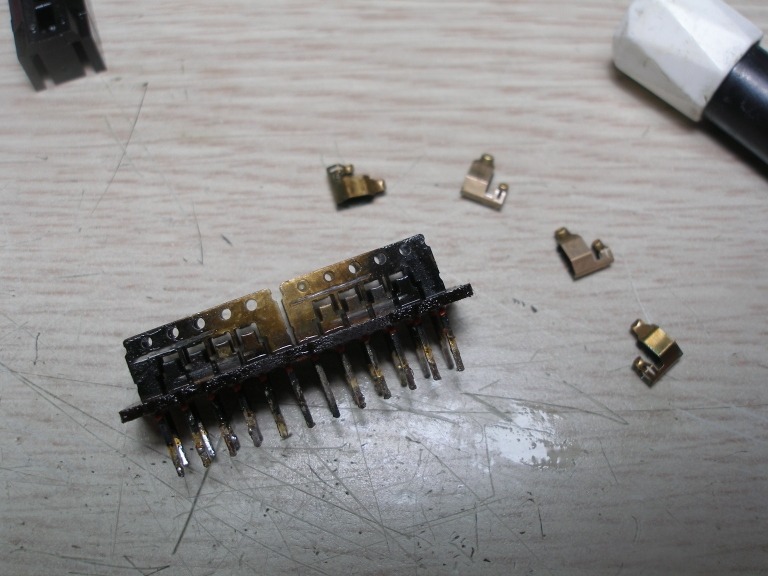

입력 셀렉터 분해 세척.









기판 모두 재납땜.











왜율 0.002이하 저왜율 1khz 시그널,유사 부하 8옴,출력 약 1watt시 디스토션 0.03% 전후.











최고 출력 근처 1khz 디스토션 0.008% 이하.











8옴 부하,양채널 동시 구동,1khz에서 최고 실효 출력 약 80watt 전후 나옵니다.

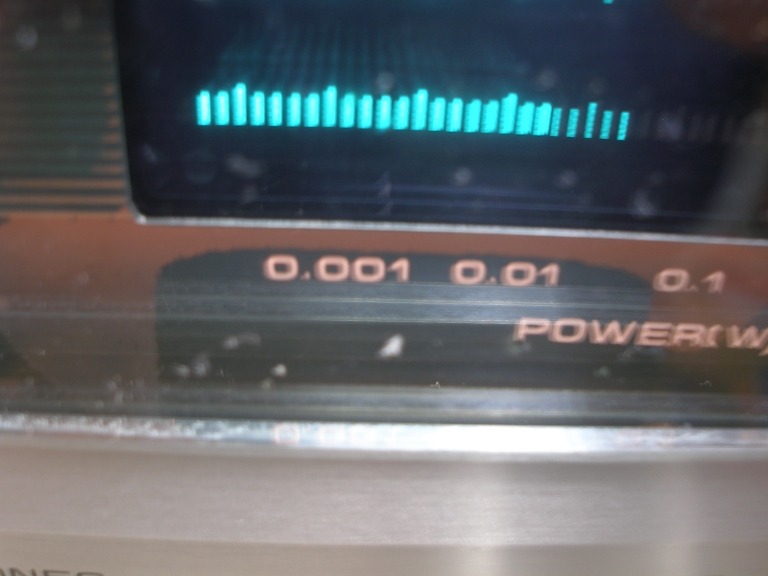

전구 교환.











레벨 미터 창 내부에 얼룩이 비추는데 내부 설치물들을 다시 조여도 그렇사오니 참고되시구요.

그전엔 전구가 녹색으로 불빛이 약해서 잘 안보입니다만 지금은 좀 크게 보입니다.

장시간 테스트 완료.



잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.

편하신 시간에 들려주세요.좋은 하루되세요.
