롯데 앰프 515S (2014년 12월 일반)

한쪽 채널 고음이 안나옴 등으로 재입고 주셨습니다.,

얼핏 기기엔 문제가 없지 않을까 싶었습니다만 작업 착오로 우측 채널 고음 증량이 안됩니다.











원인은 기판 작업중 프린트 기판 패턴 떨어짐으로 점퍼선을 단것이 엉뚱한 곳에 달아 놓았네요.

불편을 드려 죄송합니다.작업후 테스트를 1khz 사인파로 해서 & 고음 톤 컨트롤 확인을 미처 못했습니다.











앞서 접착드린 패널 플라스틱이 외상없이 떨어져 있네요.

다른 쪽은 잘 붙어있습니다.이것은 그냥 두었습니다.

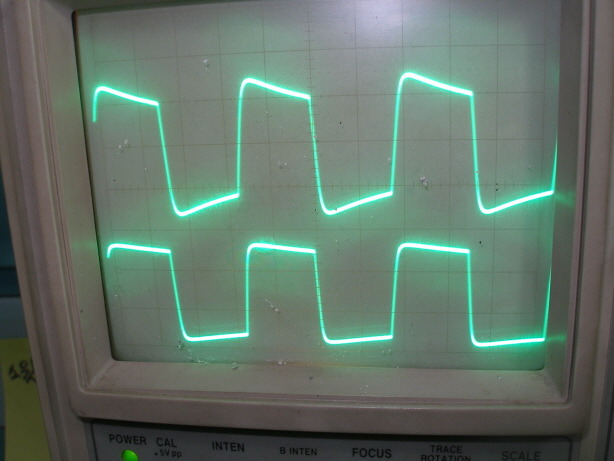

방형파로 음역대를 겸사 살펴봤습니다.1khz인데 톤 컨트롤 중심에서 약간 중역이 많이 나옵니다.

이것은 톤 컨트롤 가변 저항 오차로 그럽니다.515 톤 앰프 방식은  c커브 가변 저항이 필요한



직렬 nfb식 톤 컨트롤로 특성은 좋습니다만 가변 저항값  & 커브 편차가 정밀해야 합니다.

이 기기 뿐 아니고 대부분 기기들이 편차가 있습니다.











고음을 사진 위치로 조금 줄이면 중역이 플랫해집니다.











고음 증량 역시 편차가 조금 있습니다.











고음 증량 편차는 사진의 위치에서 줄어들어서 다시 맞아 갑니다.











저음 컨트롤 역시 중간 위치에서 좌우 편차가 조금 있습니다.











사진의 위치에서 역전되어서 맞아갑니다.

모든 기기들은 가변 저항 편차로 톤 증감시 좌우 편차가 있습니다.



저는 부적파 & 실용파,양쪽 모두 틀렸다파 & 그쪽들도 저를 좋아하지 않습니다만

이처럼 모든 앰프 음질,음색이 똑같다,는 틀린 것입니다.



이 앰프는 저음 컨트롤,라우드니스 부스트량이 많아서

라우드니스 온,저음 콘트롤 풀시에는 베이스 증량이 너무 많아서



말씀하신 스피커 현상이 나지 않을까,합니다.

혹 라우드니스 오프,베이스 량을 줄이셔서 살펴보세요.



이번에는 앰프는 정상이오니 믿어주시고 걱정마시고 사용하세요.











cd 단자가 그전에 접착되어 있었는데,출고시에는 덜렁거리지 않았습니다만

그 사이 덜렁거리는 것 같습니다.굵은 인터선을 쓰면 대부분 단자들이 들썩하면 잘 부러집니다.











기기를 다시 보내주시게 해드려 이것이나마 살펴드리려고 단자를 좌우 바꿔보려 했습니다만

기판에서 단자가 잘 안떨어지는데 떼려고 더이상 힘주면 단자,기판이 부서질 것 같습니다.



심상치 않아서 다시 조립했습니다.사진은 뒷 패널 떼고 단자 납땜을 제거한 인증샷 입니다.













그래도 나름 살펴드린 작업인데 사진은 안달아도 되는 것입니다만

파워 앰프 ic 전원쪽 임피던스로 인한 고역 발진 방지용 필름 케페시터들을 덧댄 것입니다.











주요 기판은 거의 재납땜 해드렸는데 한점만 실수해도 사진의 ic가 날라갈수 있습니다.

오리지널은 구할수 없고 짝퉁 밖에 없어서 다른 기기에서 적출하는 수밖에 없습니다.



스피커 쪽 숏트등으로 앰프 ic 고장이 안나게끔 잘 사용하세요.

일이 없어서 리스크를 감수하고 작업하는 일이 많습니다만 역시나 이런 기기는 어렵습니다.



이 작업은 하루 반나절 정도 작업에 부품,기타 비용 제하면

공임만 꽤 됩니다만 ic 날려 먹으면 비용을 떠나서 구할수 없기 때문에 큰 낭패이지요.



기기는 어제 발송드렸습니다만 잘 사용하시고 혹 문제있으면 말씀주세요.

제가 기술적으로 제 형편 내에서 가능한 것은 해드릴수 있습니다.



별도 작업비는 없습니다.

좋은 하루되세요.
