테크닉스 앰프 SU9400 (2016년 5월 오버홀)

다른 앰프가 없으셔서 기기가 급하셔서 빨리 해드리려 했습니다만

늦어서 죄송합니다^^



기기를 살펴보니 별 문제는 없고 증상들은 컨트롤류 접점 문제들입니다.

레스터레이션 작업으로 입고주셨습니다.











이 기기는 프리 앰프 출력에도 릴레이가 들어갑니다.

릴레이 접점 세척 & 전해 케페시터 교환.











컨트롤 기판들 모두 재납땜 & 세척했습니다.

이 기기는 고급 설계로 톤 컨트롤이 가변 저항식이 아니라

고정 저항을 세분화한 어테뉴에이터식에 좌우 분리형입니다.

편차없이 좌우 정확한 작동을 합니다.













필터 앰프 기판 tr을 지금은 구할수없는 그 시절 오리지널 수퍼 로우 노이즈 tr로 교환.

전해 케페시터 모두 교환.











이쪽 기판 모두 재납땜 & 세척.











볼륨 역시 가변 저항식이 아니라 고급 어테뉴에이터 식입니다.

볼륨을 이처럼 쓰는 기기는 처음 입고 됐습니다.

좌우 밸런스가 정확합니다만 밸런스 컨트롤은 가변 저항식이여서

밸런스 컨트롤에서 오차가 생길수 있습니다.



이쪽 접점 문제가 심한데 밀봉식이여서 드릴로 뚫어 세척을 했습니다.

외관 손상은 있지만 이 볼륨은 접점 세척이 중요해서 반드시 강력한

세척을 해야 합니다.











아세톤으로 닦다가 케이스 페인트가 녹아서 얼룩이 졌습니다.

구멍은 테이핑이나마 해놓았습니다.











모든 컨트롤류 3가지 용제로 세척.











전구 교환.











파워 앰프 케페시터가 1개는 터지고 나머지도 터지려 합니다.

그외 다른 케페시터도 몇개 터지고 좋지 않습니다.











고정 러그가 맞지 않아서,고정 러그는 시중에서 판매를 안해서

기판을 짜서 고정하려다가 딱맞는 러그 2개를 찾아서 고정했습니다.

출고시 용량이 10,000uf인데 15,000uf로 증량 교환했습니다.

고주파 임피던스 보상용 필름 케페시터,방전용 저항 달아두었습니다.

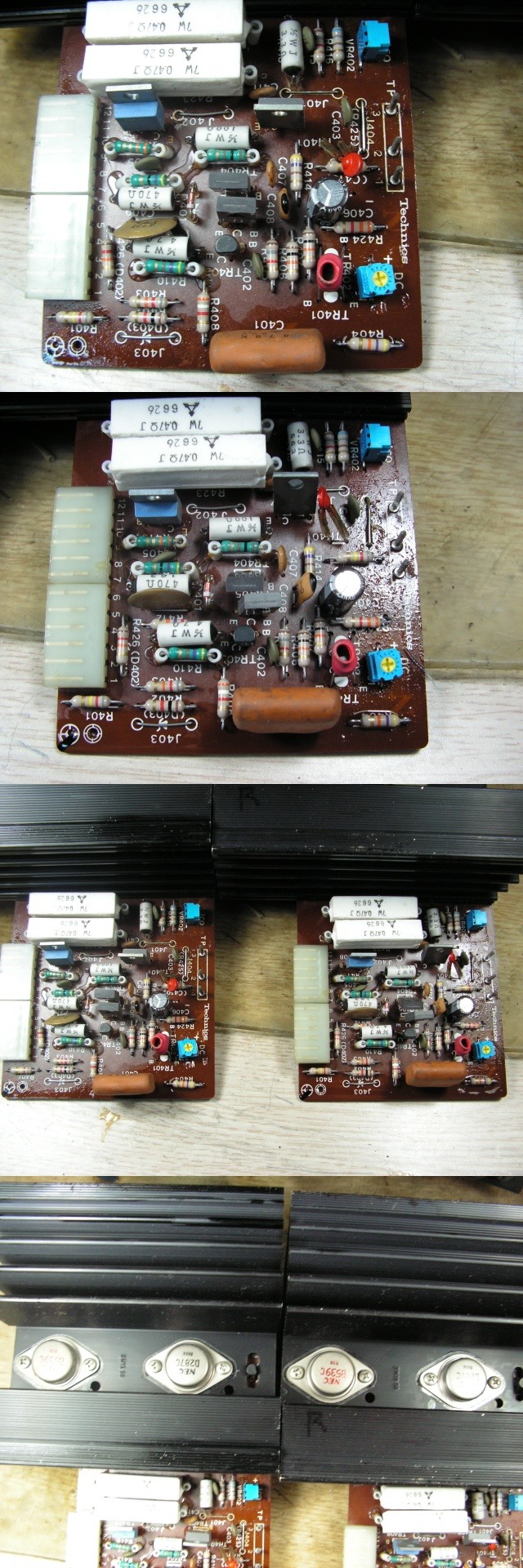

파워 앰프 초단 차동 회로 tr 4개를 전류 증폭율 실측 선별한 tr들로 교환했습니다.

이처럼 쓰면 각 차동 회로외에 좌우 초단 앰프 증폭율,주파수 특성,nfb 특성이 같아져

성능 밸런스가 좋게 됩니다.













파워 앰프 전해 케페시터,반고정 저항 모두 교환.

파워 tr은 풀린 볼트들 조여 놓았습니다.











기판 세척.뿌연 플럭스가 흐르는걸 볼수 있습니다.

기판은 플럭스 때문에 케페시터 용량이 생겨서 어느 기판이나

고역 저하,발진 특성이 나빠집니다.











기판 모두 재납땜 & 세척.

입력 커플링은 출고시 용량이 작아서 4.7uf 비마 필름을 병렬로 덧데었습니다.

프로 사운드 엔지니어이셔서 정확한 모니터링을 감안해 배려해드렸습니다.

포노 전성 시절 기기들은 커플링 용량들이 작은 편인데

저역 주파수 컷 오프는 충분하지만 필름 케페시터는 용량에 따라

주파수에 따른 임피던스가 크게 다르고 급격한 특성이 있어서

필름 경우 용량을 넉넉히 쓰는 것이 좋습니다.











정전압 전원 회로 1차 & 리플 필터등 케페시터는 용량을 2배 증량 교환했습니다.

세계 최고 수준의 삼영 nxb 사용.













그외 기판 전해 케페시터 모두 교환.

삼영 nxb & 오디오용 전해 사용.

전원 전압이 조정식인데 서비스 메뉴얼이 없어 지정 값을 모릅니다만

포노,프리 앰프 출력단 tr 내압을 보건데 + - 40볼트일 가능성이 큽니다.

출력단 tr을 고성능,고압 tr로 교환해서 여유가 있어서 42볼트로 해놓았습니다.











포노 & 프리 앰프 기판입니다.

이 앰프는 모든 커플링이 전해 케페시터를 쓰지 않고

가장 저렴한 필름 케페시터인 마일러를 사용합니다.



케페시터 성능은 전해-탄탈-마일러 순으로 좋습니다.

그러나 필름은 대용량을 만들수 없어서 4.7uf 이상 용량의

대용량 케페시터는 선택의 여지없이 전해를 사용해야 합니다.



이 앰프는 회로 기술이 속속 발전하던 그 시절을 감안하면

프리,포노 앰프가 고성능 방식인 차동 회로 입력에 출력단은

이른바 sepp 방식입니다.



프리,포노 앰프가 같은 방식인데 포노 앰프 경우

다량의 nfb를 걸기 때문에 출력단 전류를 충분히 흘리기 위해서

좀 더 대용량 tr을 사용합니다.



차동 회로 tr들을 선별한 tr들로 교환하고

앰프 주파수 특성을 결정하는 프리 드라이버 tr을

역대 tr중 가장 고성능 tr을,

출력단 tr들도 대용량 고성능 tr로 바꾸고 바이어스를 대폭 올려 음질을 고려 했습니다.

그리고 바이어스 방식을 저항식에서 led 방식으로 바꾸었습니다.

입출력 커플링을 모두 비마 필름 4.7uf 용량을 덧대어 증량했습니다.

업그레이드 해드렸습니다.











차동 회로 tr 8개 선별 교환.











프리 드라이버 & 출력 tr 교환.









기판 세척.











기판 모두 재납땜 & 세척.











기판 모두 재납땜 & 세척.











1khz 신호 입력 & 8옴 부하,최고 출력,클립 파형 잘 나옵니다.











단자류 세척.











조용히 잘 작동합니다.

볼륨이 어테뉴에이터 식이여서 최소 볼륨 때에 밤에 음악 들으실때

음량이 클수 있는데 이때는 뮤팅 스윗치를 켜시고 볼륨을 조정하세요.

뮤팅 스윗치는 볼륨과 같은 원리,고정 저항이여서 음질 손실,변형이

없사오니 그렇게 쓰시면 됩니다.



잘 사용하시고 혹 문제있으면 말씀주세요.

좋은 하루되세요^^
