롯데 파이오니아 앰프 SA710 (2018년 9월 일반,모디)

예전에 살펴드렸던 기기인데 앰프 두대를 스피커 한대에 연결하셔서

파손되어 재입고 주셨습니다.



앰프 두대를 같은 스피커에 절대 연결하시면 안됩니다.

파워 앰프 출력 임피던스는 수m옴 정도로 매우 낮아서 두 앰프가

출력단 숏트 상태가 됩니다.











포노 앰프인데 그전에 싱글 3단 앰프를 초단을 차동 회로,2단을 정전류 부하,

출력단을 푸시풀로 바꾸어 드렸습니다.











프리 앰프도 3단 싱글을 포노 앰프처럼 바꾼것 같네요.

파워 앰프도 정전류 회로 추가,옵셋,바이어스 조절식으로 변경등 모디 작업이 되어있습니다.

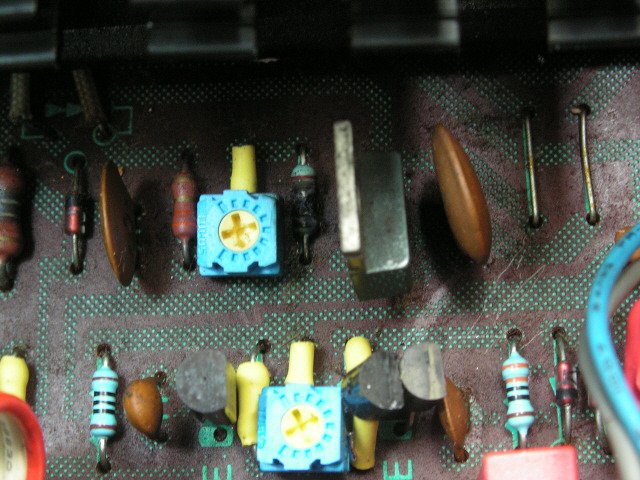

파워 tr 외에 프리 드라이버,바이어스 회로 쪽도 구이가 되어 있습니다.

- 출력단이 숏트되면서 이 레일에 큰 전류가 흐른것 같습니다.











드라이버 이미터 저항이 오픈되어 있는데 tr은 안나갔습니다만

풀 바이어스가 걸리면서 단번에 저항이 끊어졌을겁니다.











그전 작업 사양이 좋습니다.











정전압 회로도 달링턴 방식으로 바꾸었네요.











문제가 710 tr은 80년대 고성능 tr을 만들던 후지쓰 것인데 그 시절에도

상당히 귀한 tr로 대용량임에도 주파수 컷트가 무려 80mhz나 되는 고성능 tr입니다.



이 tr은 과거 켄 tr 시절에 가장 고성능 tr이였던 후지쓰 tr을 몰드 펙키지로

만든 것으로 이후 산켄에서 고성능 몰드형 tr들을 출시하긴 했습니다만

역대 산켄 고성능 tr들도 이보다 떨어집니다.



그러나 오디오용으로는 별 의미 없는 스펙의 영역입니다.

가장 많이 쓰던 산켄 대용량 몰드형이 c2922,a1216 인데 산켄이 tr 사업을 접은지가

20년이 넘는데 아직도 이베이등에서 원 헌드레드 퍼센 짝퉁 신품 tr이 나오고 있습니다.



오리지널 재고는 거의 없다고 봐야 하고 국내 tr 가게도 마찬가지 입니다.

몰드형 전 세대인 켄 tr은 더하겠지요.



모토롤라가 tr 사업을 접은게 99년인데 아직도 모토롤라 신품이 나옵니다.

비싼 파워 tr을 주문했는데 짝퉁이면 난감한데 가게 주인에게 짝퉁이라고

따진다는게 뭐하지요.



1개만 나가도 같은 메이커,랭크,롯트 넘버로 소출력 앰프여도 4개를 갈아야 하는데

출력단이 페러렐,쿼드,옥타,헥사...등 수십개가 들어가는 경우는 영세업자로는

부품 구입,재고할 형편이 안됩니다.



넉넉한 형편들도 대부분 나간것만 달랑 한두개,짝짝이나 다른 품번으로 교환하기도 하지요.

그러니까 주말에 외식도 하고 집도 사고,수리점 규모도 크고 통장에 얼마라도 있는 것이겠습니다.



달랑 한두개 갈면 일도 편하고 방열 그리스고 뭐고 그냥 우당탕 뚝닥,

뚜껑 덮고 소리만 나면 똑같겠습니다.

각설드리고.



다행히 부품통에 중고 1셋트가 있어서 교환했는데 있는줄 몰라서

다른걸 쓰려 했었습니다.











드라이버,프리드라이버 쪽 tr들은 테스터기로는 안나간걸로 나오지만

주변 저항이 탄것을 보면 대전류가 흘러 반드시 내부 손상이 생깁니다.

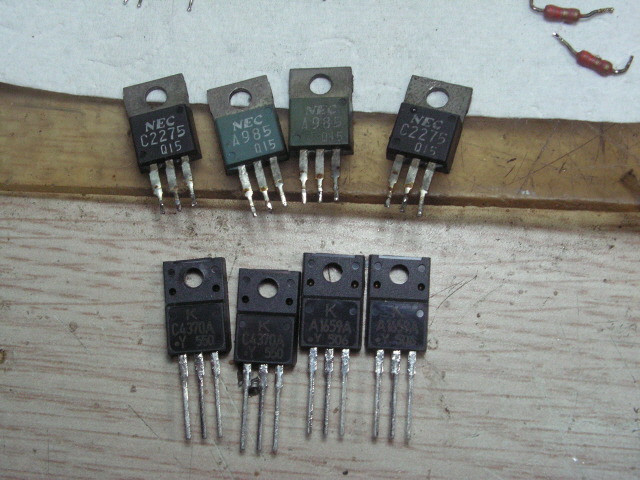

드라이버 tr을 이 등급에서는 역대 최고급인 것으로 교환.











그전에 프리 드라이버,정전류 tr을 선별해서 쓴것이여서 다시 모두 선별해서 교환했습니다.

정전류 부하 tr 이여서 이왕 컴플리 페어로 쓰면 좋지만 전류 증폭율은 달라도 됩니다.



이 용도로는 역대 가장 고성능 tr로 오리지널 그시절 재고품으로

요즘엔 돈주고도 못삽니다.위의 국내 kec 드라이버 tr도 그렇습니다.



부품이 없어서 이 오디오 수리업도 끝나는 시대가 머지 않습니다.

그냥 중국 짝퉁을 쓰면 소리는 나지요.



문제가 중국 짝퉁은 짝퉁이여도 오리지널 설계로 만든 것이 아니라

아무 tr을 찍어서 번호만 써둔 것이여서 성능은 고사하고 잘 나갈수 있습니다.



이 tr은 아직 오리지널 재고를 구할수 있는데 개당 5천원 이상 합니다.

해가 갈수록 오릅니다.













할일없이 기웃거리다가 파워 앰프 초단에 고주파 성능을 올릴수 있는

케스코드 회로를 추가했습니다.











작업 전.













작업 후.

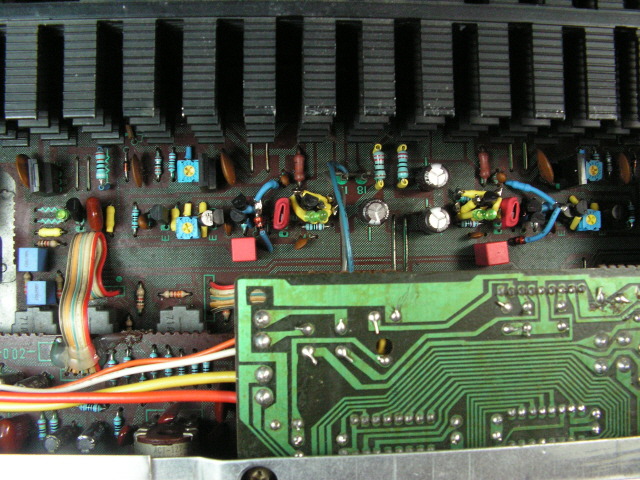

그외 파워 tr 전원 공급을 기존 얇은 프린트 패턴,점퍼에서 임피던스 악영향이 없게끔

굵은 배선으로 연결했습니다.



이쪽은 매우 작은 배선 경로 저항으로도 큰전류가 흐르는 파워 tr 컬렉터 쪽에

연결되므로 부하저항이 되어서 스피커 단과 위상이 반대인 역위상 신호가 나와서

출력단으로 흘러 nfb 회로에 악영향을 주어 왜율 악화,발진등을 할수 있습니다.













8옴 부하 걸고 최고 출력,왜율까지 테스트 완료.











케스코드 회로 추가등은 서비스로 해드렸습니다.



추석 택배 대란으로 다음 달 1일 이후에 발송되오니 좀 넉넉히 받으세요^^

보내주신 포장이 약해서 철렁했습니다만 기기 손상은 없습니다.



좋은 하루되세요^^
