산수이 튜너 TU717 (2017년 12월 일반)

오래 기다리시게 해드려 죄송합니다^^

기기는 그저께 발송드렸습니다만 작업 보고가 늦어졌습니다.











한쪽 채널 불량으로 보내주셨는데 켈리브레이션 스윗치 접점이 좋지 않습니다만

이쪽 문제는 아닐수도 있어서 가능성 있는 부분들을 살펴드렸습니다.



얼핏 문제없이 나옵니다만 증세가 숨었을수 있습니다.

스케일 패널이 가운데 쪽으로 좀 휘어 튀어 나와있는데 뒷면에 볼트들이 풀려 있는데

그전 작업에서 발견못한 부분입니다.



조금 눌러 놓았는데 어설픕니다만 괜찮습니다.











한쪽 채널 불량이여서 관련된 부분들은 모두 교환했습니다.

사진은 앰프 기판 쪽의 뮤트 tr들인데 그전에 출력단 tr들은 주기판 4개,앰프 기판 6개,

10개 모두 교환해드려서 추가로 뮤트 tr들을 교환했습니다.

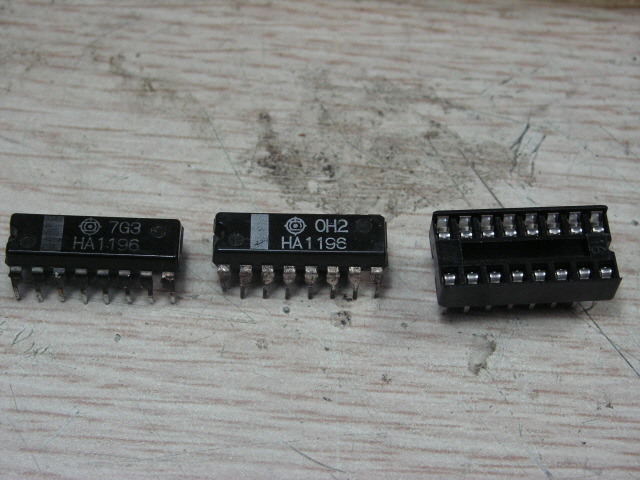

그외 mpx ic 내부 앰프 불량일수도 있어서 mpx ic를 신품으로 교환했습니다.

시중에서는 1개도 없고 오래전에 이베이가 아닌 부품 대행 업체를 통해 해외에서 구입한

오리지널 재고품 입니다.











오래되어서 리드를 사포질.











출력 단자가 그전에 교환되어 있는데 한쪽 내부 접점이 좋지 않아서 교환.













장시간 문제없습니다만 그래도 혹시 또 문제가 있다면 출력단 로우 페스 필터 내부 불량을

의심할수 있는데 이것은 부품이 없고 중급기 이상 다른 튜너에서 적출해야 합니다.











와이드 밴드에서 정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

늘 이 지점에 튜닝하세요.













안테나 선단부터 모두 재세팅 해드렸습니다.

*그외 작업 내역.

-로우 하이 엔드,rf 트레킹 90-106mhz,조정 주파수 96mhz 사용.

-스테레오 왜율 1khz 좌우 와이드 밴드 0.18-0.2% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 47-48db 이상,나쁜 쪽에 주고 받음.

717은 와이드,네로우 밴드 분리 조정 지원이 안되어서 와이드 밴드로 맞추었습니다.



작업 기록을 보니 그전에 와이드 밴드로 분리도가 50db가 넘었었는데

mpx ic 오차로 조금 떨어집니다만 이정도면 좋습니다.

네로우 밴드는 37-38db 정도 나오는데 분리도가 떨어질수록

스테레오시 잡음은 작게 되오니 참고되세요.



717은 와이드 밴드에서는 세라믹 필터 2개,네로우 밴드는 4개를 사용하는데

세라믹 필터는 많이 쓸수록 선택도는 좋아지지만 비선형성,오차가 커져서

필터 뽑기 운에 따라 왜율,분리도가 떨어집니다.



저희 동네는 근래 북한 방송 때문에  방해 전파를 쏘아서 93.1,97.3mhz는

와이드 밴드로는 튜닝이 안되고 네로우 밴드 기능이 있어야 선국이 됩니다.



잘 사용하시고 혹시 또 문제있으면 보내주세요^^

감사합니다.추위에 건강하시고 좋은 연말되세요^^
