인켈 튜너 910F (2015년 5월 일반)

오래 기다리시게 해드려 죄송합니다^^

말씀주신 파워와 직결시 볼륨을 모두 줄여도 소리가 나는 것은 가변 저항 문제인데



다른 기기에서 적출 교환해도 뽑기 운에 따라서 또 그럴수 있사오니

프리 앰프를 통해서 사용하세요.



910은 출력 임피던스가 수킬로옴 대로 높아서 음질,잡음 & 인터선 내부 정전 용량에

의한 고역 컷트등으로 프리 앰프를 사용하시는 것이 좋습니다.



충분히 출력 임피던스가 낮은 프리 앰프를 사용하면 이런 현상을 개선할수 있습니다.

그외 살펴보니 안테나 단자 쪽에 기존에 작업된 것이 문제 있어서 감도가 거의 나오질 않습니다.











기존에 안테나 75옴 단자 쪽이 커플링 식으로 바뀌어 있는데 신호,접지간이 숏트되어서

감도가 나오질 않습니다.단자도 좋지 않아서 탈거하고 교환했습니다.























그외 디엠퍼시스용 스티롤 케페시터가 그전에 에폭시 계열 접착제로 붙혀 있는데

온도 보상 한다고 그런 것 같은데 발진 회로용이 아니면 필요 없습니다.



모두 탈거하고 910은 출고시 87.4us로 고음이 덜 나옵니다만

표준 75us에 맞게끔 교환했습니다.

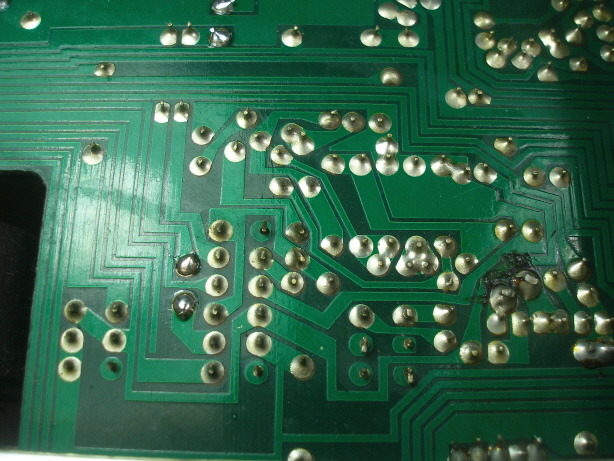

기판 냉납이 심한데 새로 땜한 것은 부품 교환시 제가 한것으로 다른 곳도 좋지 않아서

상당수 재납땜을 했습니다.작업후 사진이 없네요.











바리콘이 많이 쩔어서 세척했습니다.













안테나 단자 교환.









디엠퍼시스 케페시터 교환 & 서비스로 커플링 케페시터 9개 오디오용 전해로 교환.

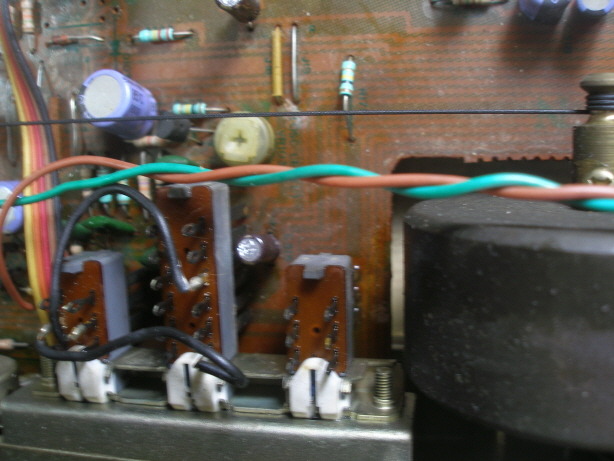

밴드 필터 코일 코어 1개가 그전에 파손되어 있는데 이 코어는 중고품에서 적출하는 수밖에 없고

가진 코어가 없어서 1개는 조정을 못했습니다.



웹에서 보면 육각 렌치로 돌려라,등 잘못된 정보가 많아서 이처럼 되는데

페라이트 코어는 쉽게 깨져서 반드시 이보다 부드러운 플라스틱 조정봉을 사용해야 합니다.











사진이 없습니다만 검파 코일,진폭 조정 코일 2개 탈거해서 수리했습니다.











910은 rf & if 게인이 낮은 편인데 if 리미터,왜율등을 감안해 마진내에서 올려 놓아서

감도가 좋고 사용하시기 좋으실겁니다.









*그외 작업 내역

-88-108mhz 간 낮고 높은 주파수 표기 편차 최소화.

그러나 대부분 바리콘이 회전 각에 따라 오차가 있어서 전 구간이 잘 맞지는 않습니다.

적절히 주고 받아야 하는데 최대한 절충해서 맞추었습니다.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-검파 코일,모노 t.h.d 코일,튜닝 센터 정밀 최적화.

-스테레오 왜율 1khz 좌우 0.23% 전후 얻음.

-스테레오 분리도 1khz 좌우 49-50db 까지 얻음.나쁜 쪽 채널에 주고 받음.

-모든 컨트롤류 3가지 용제로 세척.



오래 기다리시게 해드려 거듭 죄송합니다.

좋은 하루되세요.
