오래 기다리시게 해서 죄송합니다.
튜너부 불량,스피커 셀렉터 파손,cd 사용시 간헐 잡음,컨트롤류 불량등으로 입고주셨습니다.
스피커 셀렉터 스윗치 노브 쪽이 부러졌습니다.
시중 스윗치가 얼핏 비슷해보여도 조금 달라서 노브 센터가 벗어나서 패널 모서리에
간섭이 있습니다.조치해서 잘 작동합니다.
전원단 & 릴레이 기판 작업 전.
릴레이는 접점만 세척했습니다.
시중 릴레이가 접점 구조가 좋지 않고 전자석이 약해서 붙는 힘이 약해서
근래엔 가급적 출고시 릴레이를 유용하고 있습니다.
전원 기판에서 떼어낸 전해 케페시터 측정입니다.
47uf가 28uf 정도 나옵니다.테스트 주파수를 120hz로 하면 조금 더 나옵니다만
제 경우 오디오용으로 1khz로 측정합니다.
마란츠 이 시리즈들이 전원단 기판 전해 케페시터들이 대부분 이렇습니다.
경험상 내부 전해액이 고성능형일수록 사용 시간,열화등에 따른 수명이 짧아지는 것 같습니다.
그외 220uf가 160uf 정도 나옵니다.
470uf->235uf
470uf->398uf.
330uf->241uf.
470uf->382uf.
100uf->58uf.
전원단 기판 작업후 입니다.
전해 케페시터 모두 교환.로우 esr 고성능 삼영 nxb 그레이드 & 오디오용 전해 사용.
그외 릴레이는 출고시보다 조금 늦게 붙게 해놓았습니다.
이 편이 전원 인가시에 팝음이 작아져 더 좋습니다.
파워 앰프 기판.
반고정 저항 4개 교환.
초단 차동 회로 tr 4개를 전류 증폭율 실측 선별한 tr들로 교환.
교환한 차동 회로 tr들은 온도 변화에 상보 하게끔 수축 튜브로 열결함 해놓았습니다.
그외 전해 캐페시터 모두 교환.
파워 앰프 기판은 커넥터,단자류등 일부만 재납땜 했습니다.
프리 앰프 작업 전.
초단 차동 회로 tr용 듀얼 tr 4개를 전류 증폭율 실측 선별한 tr들로 모두 교환했습니다.
듀얼 tr은 비교적 불량율이 많은데 간헐 잡음 관련해서 얼핏 이상은 없어도
차후에 간헐 잡음이 튈수 있어서 불여튼튼 조치했습니다.
그외 프리 앰프 tr 6개도 불량율이 높아서 모두 교환했습니다.
그외 프리 앰프 전해 케페시터 모두 교환.오디오용 전해 & 삼영 nxb 사용.
컨트롤류 모두 세척.
말씀하신 스테레오 전구 교환.
그외 조명 전구를 말씀주셨는데 카페 회원 분이 제작하신 led로 교환했습니다.

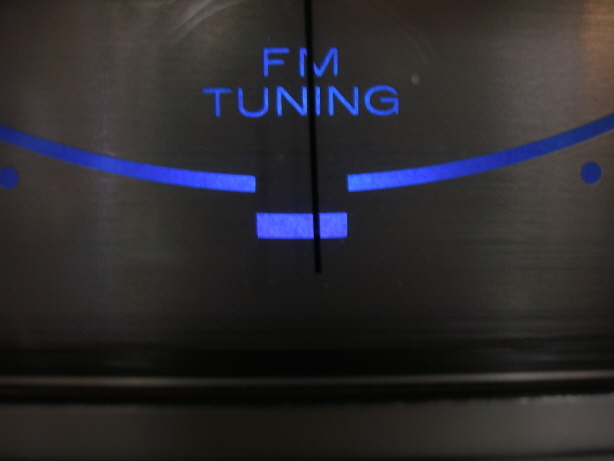

정확한 튜닝 미터 동조 지점.
미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.
약간 우측인데 늘 이 지점에 튜닝하세요.
뒷 단자 세척.
작업 완료.
*작업 내역
*튜너부
-바리콘 세척.
세척은 했습니다만 바리콘을 자주 끝에서 끝까지 움직여 주세요.
-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.
-쿼드레처 검파 위상 쉬프트 코일 & 모노 t.h.d 코일 & 튜닝 미터 센터 정밀 최적화.
-스테레오 디스토션 1khz 0.18% 이하 까지 얻음.좌우 거의 비슷함.
-스테레오 분리도 1khz 좌채널 45.3db & 우채널 45.7db 까지 얻음.
나쁜 쪽 채널에 trade off함.
-좌우 출력 전압 편차 0.0db이내.2265는 좌우 출력 전압 조정 지원이 됩니다.
*전원단 & 릴레이 회로.
-전해 케페시터 모두 교환.
-릴레이 접점 청소.
*파워 앰프.
-tr 4개 교환.
-전해 케페시터 모두 교환.
-반고정 저항 4개 교환.
-바이어스 웜업후 온도 보상 전에 조정.
*프리 앰프
-듀얼 tr 4개 전류 증폭율 실측 선별한 tr로 교환.그외 tr 6개 교환.
-전해 케페시터 모두 교환.
-그외 스피커 셀렉터 2개 교환.
-조명 전구 led로 교환.스테레오 램프 1개 교환.
-그외 컨트롤류 모두 세척.
-스케일창 내부 청소.
이 정도는 손보셔야 조용히 잘 작동할겁니다.
잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.
편하신 시간에 들려주세요.좋은 하루되세요.
