마란츠 튜너 125 (2009년 5월 일반)

기기는 상태가 좋습니다만 안건드린 곳이 없이 아주 박살을 내놓았네요.

트래킹 조정하다가 허기져 뻗었다가 다시 마무리를 지었습니다.



시그널 미터가 작업후 감도 상승으로 두번 차에 걸쳐 완전히 꺽였습니다.

그외 믹서 코일 컨덴서 용량 변화로 동조가 벗어난 것 수리했습니다.

검파 코일 역시 틀어져서 센터에서 좋은 튜닝이 되게끔 잡아놨습니다.



125는 if 필터가 다단 코일식인데 코일이 여러개 내장된 모듈 내부 컨덴서

용량 변화로 동조점이 벗어나 경우가 많은데 수리가 불가능한 구조여서

기기에 따라 동조점이 벗어나면 시그널 미터 피크와 정확한 튜닝 미터 중심이

벗어나게 됩니다.











*작업 내역

-하이 밴드 108mhz & 로우 밴드 87.5mhz & 센터 밴드 98.5mhz 설정& rf 게인 동일.

-4련 rf 밴드 필터 최적화.

-믹서 코일 수리.

-검파 코일 & 튜닝 센터 & mpx v.c.o 최적화.

-스테레오 디스토션 1khz 0.08% 까지 얻음.

-스테레오 분리도 1khz 51db 까지 얻음.

-뮤팅 미디엄 45db & 하이 50db 에서 작동.

-돌비 25us 좌&우 채널 출력 1볼트 세팅.큰 출력을 선호하시는 것 같아서 그리 해드렸습니다.



그외 스케일 눈금 협소한 것은 am 바리콘 링기어 때문에 그렇습니다.

그외 그전에 링줄을 중간에 잘라서 연결되어 있는데 그 때문에 튜닝 바늘 좌우 끝이

벗어나 있습니다.맞추려면 튜닝 바늘 접착을 떼야 하는데 뗄때 대부분 부서집니다.

좌우 공장 초기화 위치에 맞추어 두었습니다.











125 전원 기판은 열이 많아서 전해 컨덴서는 모두 교환해주는 것이 좋습니다.

삼화 105도급으로 모두 교환.











그외 220볼트 변경을 말씀 주셨는데 북미 전용 기기는 변경이 안되는데

이 튜너는 가능합니다.

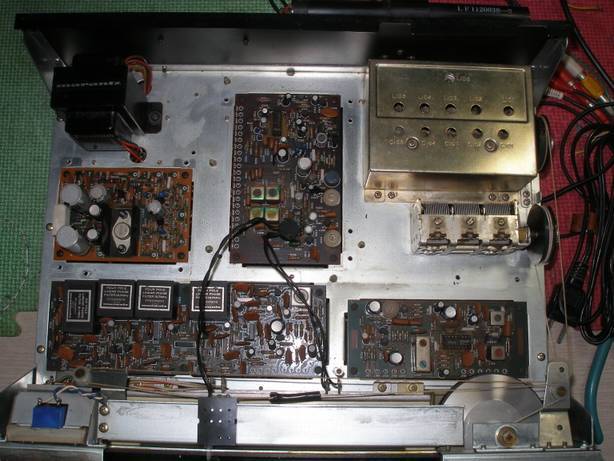

전원트렌스 1차 코일 탭을 점퍼선으로 변경하면 되는데 사진 아래가 220볼트 세팅입니다.

혹시 125 전원 전압 변경 diy 하실 분들은 참고하세요.



작업비는 6만원 입니다.

편하신 시간에 들려주세요.좋은 하루되세요.
