야마하 프리 앰프 C80 (2011년 10월 오버홀)

밸런스 불량,표시 램프 1개 안들어옴,간헐 험등으로 겸사 오버홀 작업으로 입고 주셨습니다.

밸런스 불량이라기 보다는 한쪽 채널이 불량입니다.그외 포노단이 좌측이 직류 출력으로

포노 선택시 충격 노이즈가 납니다.











한쪽 채널 불량은 사진의 납땜 들뜸이 원입니다.

회로가 매우 복잡해서 한참 추적해서 찾았네요.야마하 고급기들은 회로가

매우 복잡하고 고성능 입니다.











포노단은 사진의 저항이 리드가 삭은 것이 원인입니다.

제가 저항을 뜯어서 저리 보이는 것이고 작업 전에는 숨어서 역시 한참 해맸습니다.

저 저항은 포노 앰프의 직류 출력 전압을 자동 보정하는 dc 서보 회로 ic 출력 쪽의

저항인데 c80은 포노 앰프의 이큐 소자를 직렬 nfb & 입력 임피던스 잡음을 줄이는

역 riaa 병렬 nfb 이중 방식으로 걸어서 한참 해매다가 찾았습니다.

저항을 들춰보니 리드가 똑 떨어졌습니다.











오디오 뮤팅 표시 램프가 안들어오는데 led 불량입니다.

이것 교환하려면 전면 패널을 분리해야 하는데 패널 분해 조립이 제법 일손이 많이 가는데

조립했다가 내장형 밸런스 노브를 안달아서 다시 분해 조립했네요.











이 앰프는 전해 컨덴서가 모두 오디오용이 들어갑니다.

대용량 전해 컨덴서 4개는 니폰 케미콘제이고 나머지는 니치콘 오디오 전해가 들어갑니다.

국산 오디오용 전해로 교환했습니다.4,700uf-63볼트로 작아도 개당 만원이 넘습니다.











볼륨 & 밸런스 & 라우드니스 앰프 회로 기판.

이 앰프는 별도의 라우드니스 앰프가 있습니다.그리고 라우드니스 증감량을 회전식으로 조절할수 있습니다.

매우 과학적 발상의 설계입니다.커플링 컨덴서 오디오용 전해로 교환.











기판 모두 재납땜.











니치콘 오디오용 전해를 사용하는데 궁금해서 국산 오디오용 전해와 비교 측정을 해봤습니다.

10uf 용량인데 1khz 측정으로 용량은 8.7uf,손실계수 d값이 0.1285가 나왔습니다.

이 d값은 작을수록 좋습니다.

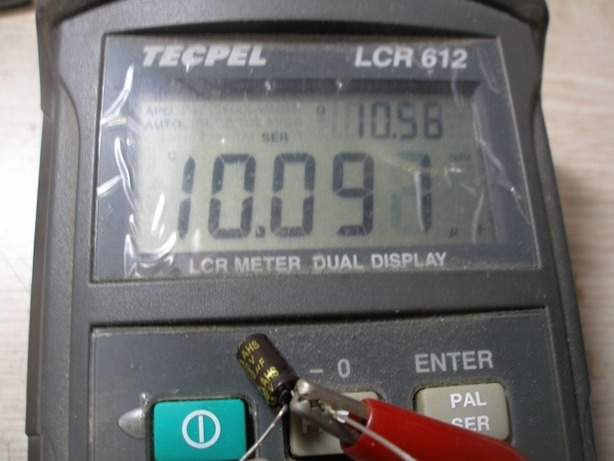

국산 오디오용 전해 입니다.용량도 10uf 이상 나오고 d 값이 0.0936으로 훨씬 우수합니다.











등가 저항,손실계수등을 종합한 토탈 q값 니치콘 7.785가 나왔습니다.











국산 오디오용 전해 토탈 q값 10.56으로 역시 훨씬 우수합니다.

니치콘 전해는 오래 써서 특성이 나빠져 그럴수 있습니다.











앰프들이 초단은 고급 듀얼 fet,출력단은 sepp 방식에 출력단 전압을 0v로 유지하는 dc 서보들이

들어가서 앰프들 입출력 전위가 0v들 이여서 대부분 커플링들이 무극성 전해가 총 14개가 들어갑니다.

오디오용 전해로 무극성을 만들어 교환했습니다.

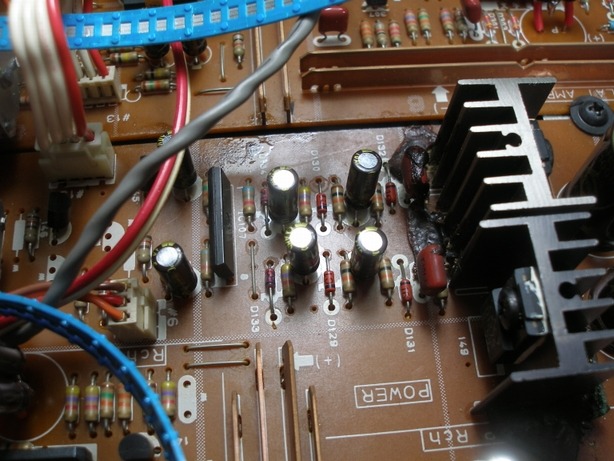

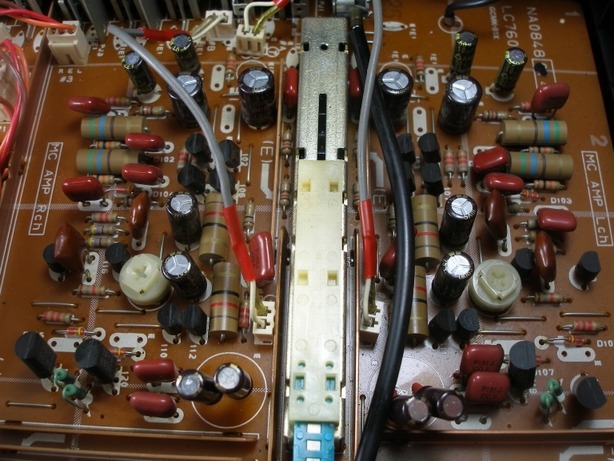

그외 전해 컨덴서류 모두 오디오용 전해로 교환했습니다.











납땜들이 사진처럼 좋지 않습니다.











기판 모두 재납땜.이 작업만 한 나절이 걸렸습니다.











작업 완료 & 테스트 완료.

그외 컨트롤류 모두 분해 세척했습니다.

포노 앰프 옵셋 조정 완료.



그전에 수리된 흔적이 있는데 교환된 것은 1개도 없고

그전 작업 내역은 냉납 몇곳 재납땜.접점 세척 정도인데 오버홀 완료 했을겁니다.
