인켈 앰프 AK650 (2011년 8월 오버홀)

작업 전후 사진.

오버홀 작업으로 입고 주셨습니다.











파워 앰프 컨덴서 교환.

기존 10.000uf 용량을 15,000uf로 늘려서 교환했습니다.

고주파 임피던스 보상용 대용량 필름 컨덴서 추가.



웹에 보니 1uf 이상 장착하면 안된다 라는 글이 있던데 낭설입니다.

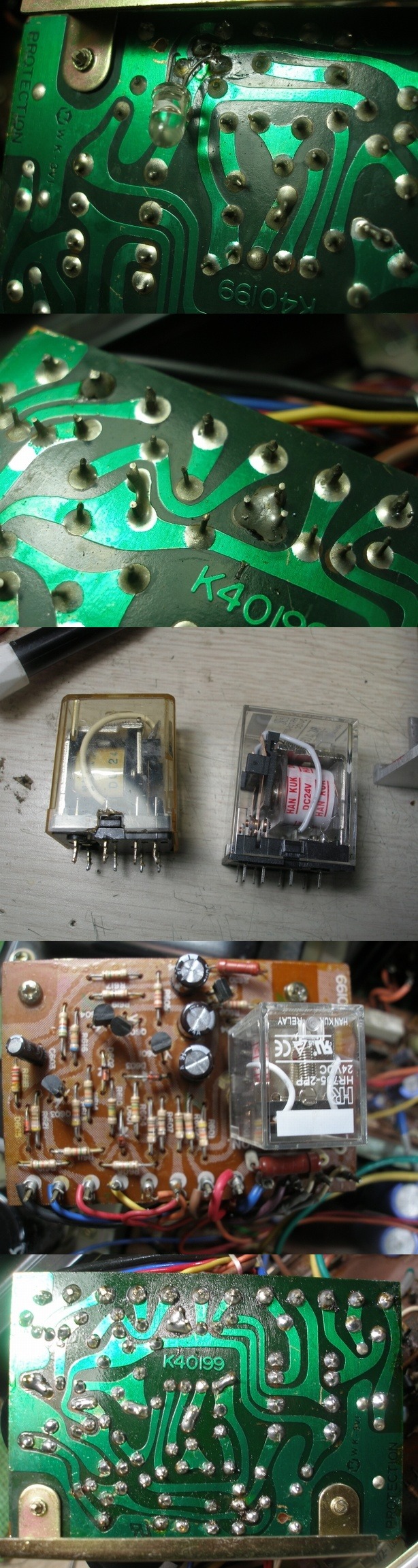

릴레이,보호 회로 기판인데 맨위의 사진처럼 릴레이 드라이버 tr을 강제 작동하게끔

led로 점프를 해놓았는데 전원 넣을때 릴레이가 바로 붙어서 팝음이 납니다.



릴레이,전해 컨덴서류 모두 교환,삼화 105도급 사용,기판 모두 재납땜 했습니다.

작업 후엔 전원 넣고 약 2-3초후 릴레이가 작동하오니 참고되시구요,

이것이 정상입니다.

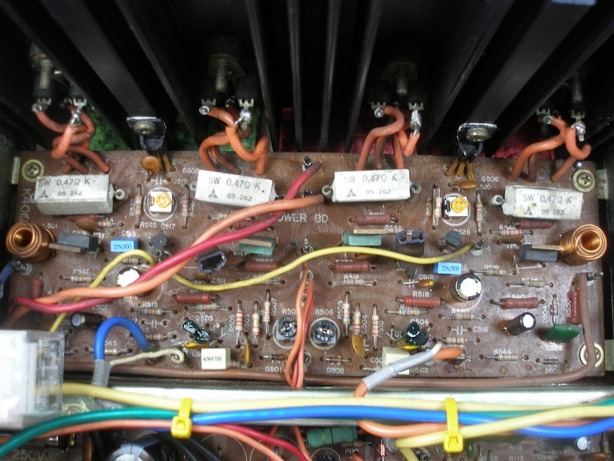

파워 앰프 초단 차동 회로 tr 4개 hfe 선별해서 교환.











파워 앰프 반고정 저항 모두 교환.











파워 앰프 전해 컨덴서 모두 교환,오디오용 전해 & 필름 사용.

입력 커플링은 필름으로 교환.

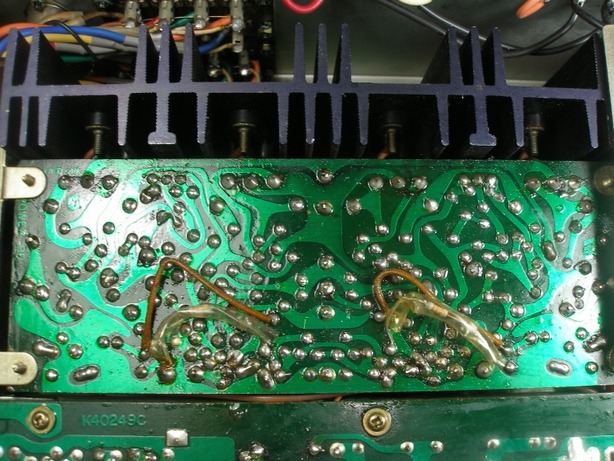

파워 앰프 기판 모두 재납땜.

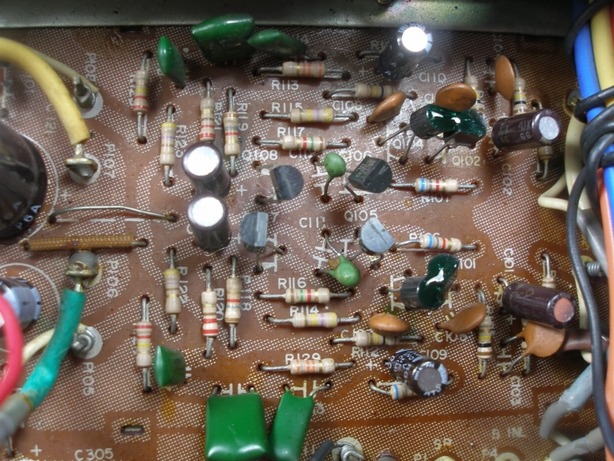

포노 앰프 전원 회로 저항과 제너 다이오드인데 그전에 잘못 교환이 되어 있습니다.

제너 다이오드 경우 20볼트를 써야 합니다만 12볼트를 써서 - 측 전압이 -12볼트 밖에 나오지 않습니다.











포노 앰프 초단 tr 한쪽 2개만 짝짝이로 교환이 되어 있는데 밸런스를 위해

좌우 8개 모두 같은 것으로  교환 했습니다.











포노 앰프 초단 차동 회로 tr 4개는 전류 증폭율 선별 교환.













전면 패널 나사가 빠가나서 애먹었습니다.









프리 앰프 전해 컨덴서류 오디오용 전해로 교환.기판 모두 재납땜.

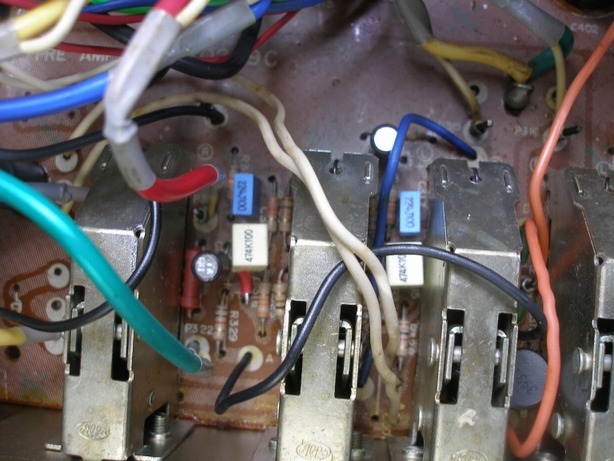

로우 필터,마이크 앰프,전원 회로 전해 컨덴서류 모두 교환,휴즈 3개 교환.

기판 모두 재납땜.











노브류 물 세척.











볼륨 전구 말씀주신대로 led로 교환.











그외 기판 모두 재납땜.













1khz 왜율 0.002% 이하 저왜율 시그널 입력,8옴 부하,약 1watt 시 왜율 0.03-0.04% 정도 나옵니다.











약 60왓트 출력에서 1khz 왜율 0.025-0.03% 정도 나옵니다.











양채널 동시 구동,8옴 부하,왜율 1% 이하 약 65watt 전후 나옵니다.

5시간 이상 장시간 틀어두고 테스트 완료 했습니다.



그외 파워 앰프 옵셋,바이어스 전류 조정 완료.

컨트롤류 모두 세척했습니다.

편하신 시간에 들려주세요.좋은 하루되세요.
