볼륨 때문에 의외로 시간이 지체되었습니다.사진은 작업 후 상하 사진입니다.
동봉주신 전원 코드가 그다지 좋지 않아서 구형 인켈 접지형 코드로 교환해드렸습니다.
코드 선이 굵어서 기기 뒷면 스토퍼 장착이 안되어 그냥 타이 밴드로 묶어 놓았으니 참고되시구요.
전원 기판 & 레벨 미터 회로 기판작업 후 사진입니다.
전해 컨덴서류 모두 리캡.고압 컨덴서는 일반 그레이드 전해 사용,
그외 삼화 105도급 & wb 그레이드 사용,기판 모두 재납땜.
릴레이가 구할수없는 형식이여서 두개 모두 접점 청소만 해놓았습니다.

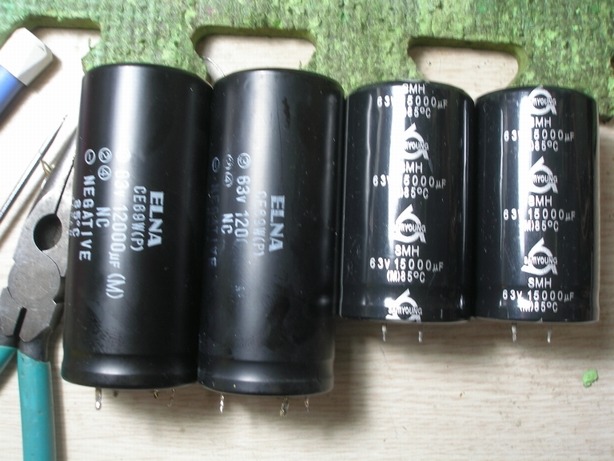

파워 앰프 컨덴서가 출고시 12,000uf인데 방전 저항이 없음에도 내부 용량이 줄어
방전이 빠릅니다.15,000uf로 교환했는데 컨덴서 교환 후 역시 방전이 매우 느려졌습니다.
전원 기판 & 릴레이 기판 작업후.
그외 전해 컨덴서류 모두 리캡.
파워 앰프 컨덴서에 고역 임피던스 보상용 필름 추가.
기판 모두 재납땜.
포노 앰프 기판인데 작업후 기판 윗면 사진이 없네요.
전해 컨덴서류 모두 리캡.신호 계통은 오디오용 전해 사용.그외 삼화 105급 사용.
기판 모두 재납땜.셀렉터 세척.
프리&톤 컨트롤 앰프 기판 작업후.
모두 리캡.신호 계통은 오디오용 전해 사용.고압 컨덴서 삼영 105도급 사용.
기판 모두 재납땜.컨트롤류 세척.
죄송하게도 작업 후 테스트에서 파워 tr을 날려 먹었습니다.
유사 부하 걸고 출력을 올렸는데 그냥 나가버리네요.
변명으로 그전에 파워 tr이 반쯤 나가거나 상태가 좋지 않았을수도 있습니다.
기존 tr이 오래 전 단종된 tr이라서 적절한 tr로 대치했습니다.
이 tr도 쓸만하오니 걱정마시고 사용하세요.
파워 앰프 작업후.
전해 컨덴서류 모두 교채.드라이버 & 파워 tr 이미터 저항 교환.
파워 tr 1개가 볼트 탭이 넘어가서 조금 더 큰 볼트로 조였습니다만
역시 탭이 좋지 않아서 락킹 페인트로 고정해놓았습니다.
기판 모두 재납땜.
그외 셀렉터 기판 재납땜.
볼륨이 우측 채널이 작은 음량시 크고 간혹 완전히 줄여도 소리가 납니다.
이 앰프는 라우드니스 회로가 다른 앰프와는 달리 야마하 고급기처럼 라우드니스 앰프 식입니다.
해서 볼륨의 센터 탭이 정확히 가변 저항 중간 값에 기존 50k옴 저항 값이 나와야 합니다.
그 때문에 다른 볼륨을 유용하기가 어려워서 살려보려 했습니다만 실패했습니다.
다른 볼륨을 유용하려 했습니다만 라우드니스 센터탭 저항 값이 맞질 않습니다.
이 저항 값이 출고시보다 다르면 볼륨 위치에 따른 라우드니스 저음 & 고음 증량도 틀려지고
톤 컨트롤 디피트 & 온시에 톤 특성이 크게 틀려집니다.
기존 볼륨과 크기가 비슷한 다른 기기에서 적출한 볼륨은 센터탭 저항 값이 맞질 않아서
사용할수 없는데 다행히 소형 볼륨이 센터탭 값이 맞습니다.
그러나 소형 볼륨 특성상 좌&우 밸런스 편차가 생깁니다.
작은 음량시 우측이 크오니 밸런스 보정 & 감수하시고 사용하세요.
1watt 이상에서는 반대로 우측이 작아지오니 레벨 미터로 확인하셔서 맞추어 사용하세요.
소형 볼륨은 내부 저항 필름 지름이 작아서 구조상 밸런스 편차가 큽니다.
1watt 시 2채널 좌&우 채널 밸런스.좌측이 조금 큽니다.
1watt시 1khz 디스토션 0.014% 이하.
출력 전압은 밸런스로 보정.
최고 출력 근처 1khz 디스토션 0.005% 전후.
매우 좋은 성능으로 이 앰프는 b급 구동에서 a급 성능을 얻는 넌스위칭 바이어스 방식입니다.
양채널 동시 구동,8옴 부하,1khz 왜율 1% 미만 최고 실효 출력 약 100watt가 나오네요.
인터넷 검색을 해보니 20hz-20khzkhz 80watt 이니 1khz에서는 이 정도 나옵니다.
방열판에 손을 못댈 정도로 가혹,장시간 테스트 완료했습니다.
작업비는 의외로 작업이 늦어져 3일 작업을 했습니다만 13만원 입니다.
기기는 내일 발송드리겠습니다.시용해보시고 혹 불편하신 점 있으시면 말씀주세요.
좋은 한주되세요.
