맥킨토시 튜너 MR80 (2006년 3월 일반)

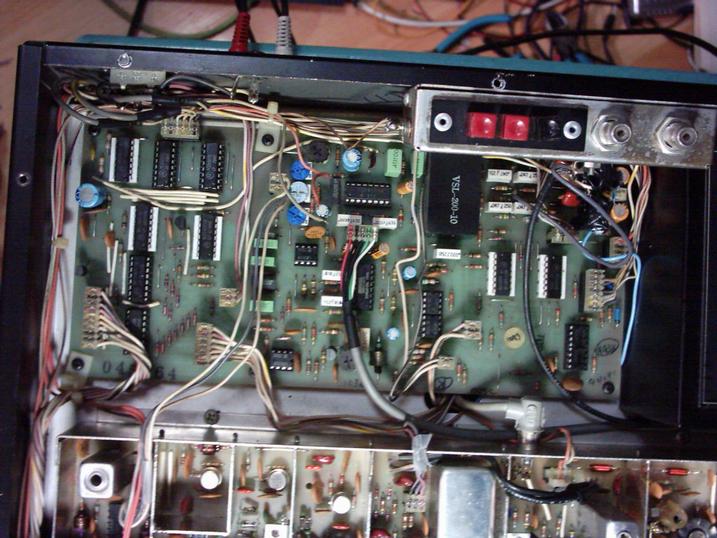

튜너 상하면 기판 사진으로 ic,부품들이 매우 많은데 디지틀 튜닝 전용 ic가 나오기 전이여서

많은 ic들로 디지틀 튜닝 회로를 구성해서 매우 복잡합니다.

바로 이 다음 세대는 디지틀 튜닝 전용 ic가 나와서 ic 두세개로 회로가 매우 간단해지고

메모리,디스플레이등 기능이 더 많아졌습니다.



리복스 760 튜너도 이런 구조인데 내부 부품이 메모리 기능으로 이보다 더 많은데

실제 튜너 신호 계통 ic는 몇개 안되고 mr80도 비슷합니다.











찌그러짐으로 입고주셨는데 원인은 출력단 앰프 쪽이 사진처럼 되어 있는데

그전에 출력단 앰프 ic가 나가서 tr 앰프 식으로 개조한것 같습니다.











찌그러진 출력 파형.











수리후 출력 파형.











회로도가 없어 기판을 뒤집어 보니 최종 출력단 앰프가 싱글 op amp ic 두개 구성입니다.

다행히 멀티플렉스 ic 쪽 내부 앰프는 괜찮습니다











삭제된 출력단 앰프 op amp ic 식으로 복구.











스테레오 분리도가 10db 정도가 나오네요.

지금까지 거의 모노에 가깝게 들으셨을겁니다.











1khz 스테레오 분리도 40db 가까이 얻었습니다.











프리셋&오토 스켄 터치 스윗치 작동이 않되어 앞 판넬을 열게 되었습니다.

전면 판넬 스윗치 기판에 문제가 있는데 사진에 보이는 스프링이 전도체로

앞 판넬 기판과 연결되어 만지면 전류 감지로 스윗칭 되는 방식입니다.



그전에 이쪽에 문제가 많았는지 탈부착 한 흔적이 있습니다.

스프링 텐션을 늘리려고 너트를 위로 잡아 돌려놨는데 기판과 밀착이 떨어져

오히려 꼭 잠궈 놔야 합니다.모두 복구되었습니다.











그간 이 문제로 판넬 탈거 작업을 많이 했는지 노브류들이 내부가 망가져서 덜렁거립니다.

노브 안쪽에 와셔,리드선,본드등 애쓴 흔적이 있습니다.

노브류 몇개는 약간 편심하는데 감수하시고 사용하세요.











우측 옆 판넬 비스 두개가 탭이 망가져있는데 제가 망가트린 것이 아니니 참고되시구요,











내부에 볼트 한개가 없는데 탭이 맞는 것이 없어 그냥 비워두었습니다.











전원을 켜면 전원 회로 전압이 안정되기 전에는 잠깐 주파수가 흔들립니다.

pll lock은 늘 켜두시고 사용하세요.그리고 lock 해제후 빠르게 주파수를 바꾸면

가끔 lock 주파수와 편차가 있는데 곧 정상으로 돌아옵니다.



전원 온 후 처음 오토 스켄시 업&다운이 모두 높은 주파수 쪽으로 서치가 시작되는데

다운 서치를 한번 누른 후에는 모두 업 다운 정상 작동합니다.
