인켈 파워 앰프 A502 (2012년 9월 14일 일반)

며칠 전 작업해드렸습니다만 가져가셔서 바로 작동이 안되셔서 재입고 주셨습니다.

나름 살펴 보내드려서 이같은 경우는 드뭅니다만 무거운 기기를 누차 가져오시게 해서 죄송합니다.











살펴보니 이번에는 바이어스 컷 오프 tr & 드라이버 tr등의 손상이 있습니다.

이런 대출력 앰프들은 손상시에 넓게 타격이 갈수 있는데 구조상 테스트,고장 부위 파악,

기판 분해 수리,다시 장착 테스트 과정이 힘들어서 누차 반복을 해도 작동은 해도 손상이 간

부위들을 모두 잡아내는 것이 한계가 있사오니 양해 구합니다.













이번에는 전류단 기판들도 분해했습니다.

150왓트 고출력에서는 - 측 파형이 클립되는 현상이 있습니다.

502 전류단은 파워 tr이 4조 병렬식으로 채널당 8개,토탈 16개를 사용하는

대용량 & 고급기 구성입니다.



출력 임피던스,댐핑 펙터가 매우 낮아지는 구성으로 스피커 2옴 부하까지 구동할수 있습니다.











한쪽 채널 -신호가150w 정도에서 클립되는 원인은 드라이버 1개가 반쯤 손상으로

전류 증폭율이 떨어져 파워 tr들에 최대 전류 공급이 안됩니다.

이런 대출력 기기들은 이런 점검들이 힘들고 일손이 많이 갑니다.

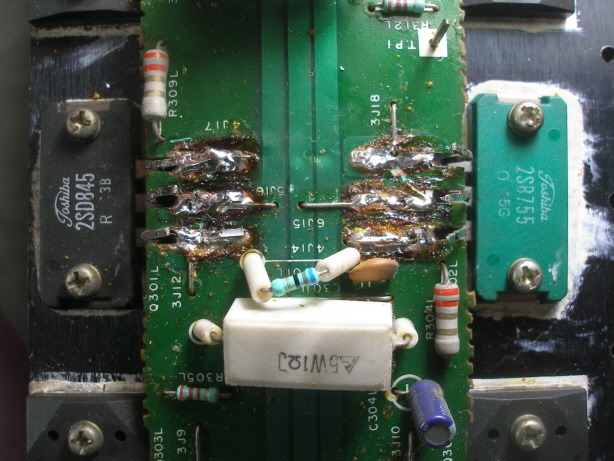

드라이버 tr이 대용량인데 인켈 970 파워 앰프 tr을 드라이버로 사용합니다.

출고시에 전류 증폭율 랭크가 r & o로 다르게 적용이 되어 있는데

제조시에 같은 것을 구할수 없어 그리된 것 같습니다.











다행히 제가 이 tr들은 적출해놓은 여유 분이 몇개 있습니다만

마찬가지로 좌우 전류 증폭율 랭크가 다릅니다.그러나 측정을 해서

최대한 가까운 것을 조합했습니다.











작업 완료.

오셨을때 말씀드렸습니다만 무거운 기기를 누차 가지고 오시지 않게끔

충분히 테스트 완료했습니다.사진은 약 50왓트 출력으로 부하를 걸어두고

수시간 작동해둔 모습입니다.



작업비는 전기세 & 기타 비용으로 2만원 추가 청구드립니다.

간단한 기기라면 몰라도 대형기에 애로가 있는등 사정으로 그러하오니 양해 구합니다.

잘 사용하시고 혹 또 문제 있으시면 번거로우시더라도 다시 들려주세요.

그러나 이번엔 별 문제 없을실겁니다.



편하신 시간에 들려주세요.좋은 하루되세요.
