오버홀 작업으로 입고주셨습니다.
입고시 상태는 한쪽 채널 험,fm 수신 미약,포노 & 입력단 한쪽 채널 잡음등 문제가 있었습니다.
사진은 작업 전후 모습들 입니다.
이 앰프는 전원이 단전원식에 파워 앰프 드라이버에 트렌스를 사용하는 구식 방식입니다.
윗쪽 사진 우측 상단부에 두개의 트렌스가 그것입니다.
그외 좌측에 전원트렌스 옆의 우측에 또 하나의 트렌스는 파워 앰프 쪽 전원에 직렬로
연결되는 전원의 리플 컷트용 트렌스입니다.
파워 앰프 전원 컨덴서인데 2,000uf 용량을 4,700uf 오디오용 전해로 교환했습니다.
프리 앰프 & 포노 앰프,튜너의 정류 컨덴서 기존 1,000uf를 파워 앰프 컨덴서로
쓴 4,700uf 오디오용 전해로 나란히 교환했습니다.러그식 고정이라서 요즘 나오는 1,000uf
용량으로는 고정할수가 없습니다.
그리고 용량이 커질수록 여러 성능은 좋아지고 특히 이 앰프는 파워 & 프리 앰프 회로가
전원 온시에 투입되는 전류가 길어질수록 팝음이 억제되는 형식이라서 더 좋습니다.

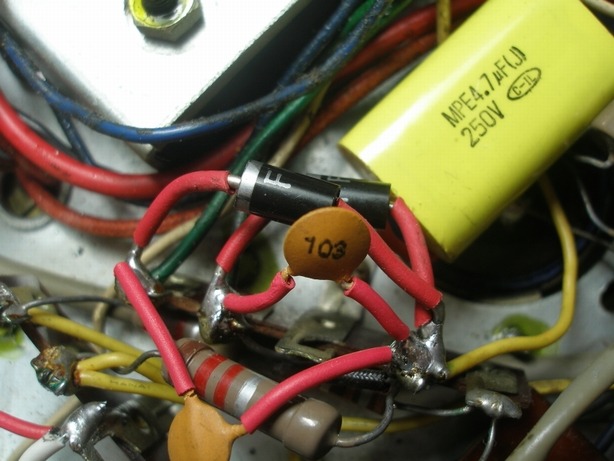

프리 앰프등의 정류 컨덴서 용량 증가로 전원 온시에 돌입 전류가 커져 기존 정류 다이오드 용량이
부족할수 있어서 대용량 페스트 리커버리 다이오드로 교환했습니다.
전원을 투입할때 정류 컨덴서는 충전이 되기 전에는 숏트 상태가 되고 컨덴서 용량이 클수록
큰 전류가 걸려서 다이오드 용량이 작으면 나갈수 있습니다.
고주파 임피던스 보상용 대용량 필름 추가.
그외 출고시 없던 다이오드 스위칭 잡음 컷트용 컨덴서 추가.
파워 앰프 다이오드인데 용량이 별 문제 없을 것 같아서 그냥 두었습니다.
잡음 컷트용 컨덴서만 추가해놓았습니다.
파워 앰프 출력단 커플링 컨덴서 교환.
기존 2,000uf 용량인데 2,200uf로 교환했습니다.크기가 정말 차이나지요.
이른바 otl(아웃풋 트렌스포머 리스) & oc(아웃풋 컨덴서) 앰프 방식의 출력단 이 커플링 컨덴서는
용량을 너무 늘리면 전원 온시에 npn + 측 파워 tr에 과전류가 걸려서 2,200uf가 상한선 입니다.
또 그보다 작으면 -측 전류는 이 컨덴서 방전 전류를 사용하기 때문에 -신호 전류 부족,
저역이 컷트 됩니다.
우측 채널의 작은 hum이 이 컨덴서 교환하고 조용해졌습니다.
컨덴서 크기가 작아서 러그식으로 고정할수 없어서 별도 기판으로 고정했습니다.
출력 커플링 컨덴서에 병렬로 대용량 필름 추가.
전해 컨덴서는 고역 특성이 좋지 않기 때문에 음질 향상을 기대할수 있습니다.
스피커 선은 기존 얇은 단선에서 굵은 막선으로나마 바꾸었습니다.
파워 앰프 기판 작업 전후.
트렌스 매칭 식이여서 간단해보입니다만 파워 앰프 기판입니다.
전해 컨덴서류 모두 교채.삼화 105도급 사용.
컨덴서 하나가 터져 있는데 600uf 용량이 50pf 용량도 안나옵니다.
40년이 넘은 컨덴서 입니다.
이 컨덴서 교환하고 큰 hum이 조용해졌습니다.

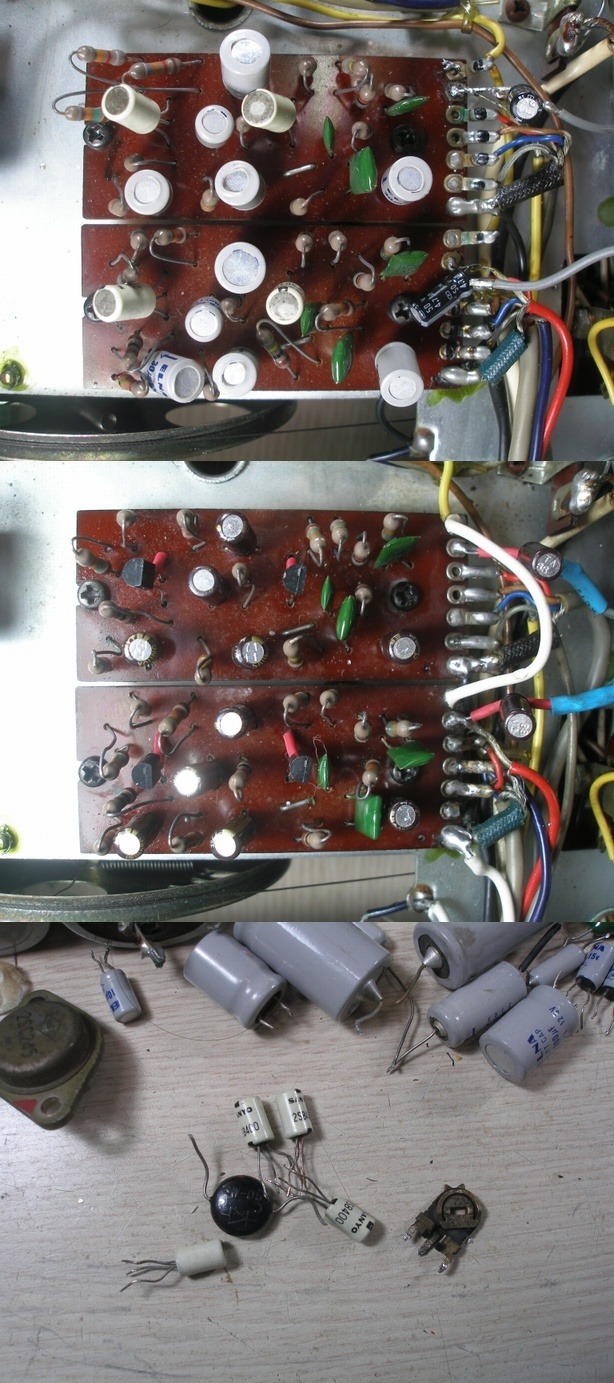

프리 앰프 작업 전후.
전해 컨덴서류 모두 교환.오디오용 전해 & 필름 & 삼화 105도급 사용.
기존에 오스콘으로 2개 교환하신 것은 그냥 두었습니다.
오스콘 전해는 최근에 나온 고성능 전해 컨덴서인데 고역 특성이 필름 컨덴서에
못지 않지만 16볼트 이하 저압만 나옵니다.
앰프 전압이 그리 높지 않아서 사용 가능합니다.
포노 앰프 하나로 포노,튜너,aux,태입 앰프 모두 병용하는 그 시절에 방식으로
입력 선택시마다 셀렉터에서 앰프의 부궤환 소자를 바꿔주는 방식입니다.
포노,태입시에는 riaa & nab 보상 소자가 들어가고
튜너,억스시에는 플렛 증폭만 하는 소자가 연결됩니다.
부궤환 소자들이 길게 셀렉터까지 연결되어서 발진하기가 쉽습니다.
tr들이 구형 게르마늄 tr인데 우측 tr 1개가 불량으로서 잡음이 크고 튀는 잡음이 틀어옵니다.
tr 4개 모두 교환,전해 컨덴서류 모두 교환.오디오용 전해 사용.
튜너부가 감도가 많이 떨어지는데 rf & if 회로 모두 문제가 있습니다.

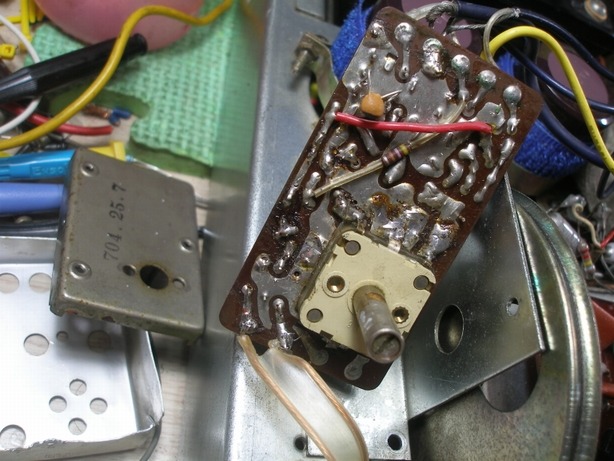

사진은 rf 프론트엔드 분해 사진입니다.놀랍게도 근래에 이것을 분해한 흔적이 있네요.
일반 수리점에서는 프론트엔드 까지는 분해를 하지 않지요.
fm 바리콘이 폴리 바리콘 식입니다.
그러나 별도 분리된 am 바리콘은 에어 바리콘 식이네요.
이 폴리 바리콘은 회전각에 따른 용량이 일정치 않아서
주파수 눈금 숫자 표기 간격이 일정한 등간격이 안되고 비등간격 식이 됩니다.
거기에 더해서 주파수 표기 오차가 하이 & 로우 밴드에 걸쳐 너무 크네요.
어느 정도는 프론트엔드 조정으로 오차를 줄일수 있는데 더 이상은 안됩니다.
주파수 표기 오차가 크오니 미리 참고되시구요.
코일 1개 수리.
rf 앰프 저항인데 감도가 더 떨어지는 쪽으로 교환이 되어 있습니다.
수정해놓았습니다.감도는 출고시 상태로 복구 & 대폭 향상되었습니다만
rf 앰프가 구형 라디오급에 많이 쓰이던 일반 tr 베이스 접지식이여서 안테나를 잘 다셔야 합니다.
if amp & 검파 회로 & mpx 기판 작업 전후.
if 필터 코일들이 거의 동조가 벗어나서 5개 수리했습니다.
그외 전해 컨덴서류 모두 교환.
오디오용 전해 & 필름 & 삼화 105도급 사용.
반고정 저항 1개 교환.
mpx 19 & 38khz 코일 모두 정밀 조정.
스테레오 램프를 led 식으로 변경하려던 흔적이 있는데
이 기기는 스테레오 램프 전구가 30볼트 고압 전구여서 그냥 led를 달면 안됩니다.
기존 led는 떼어내다가 리드가 부러져 다른 적색 led로 달아 놓았습니다.
파워 tr이 1개만 다른 것으로 교환이 되어 있는데 별도로 다른 tr들을 보내주셨습니다.
파워 앰프 전압이 단전원 56볼트라서 2n3055를 쓸수 있습니다.
그외 보내주신 다른 tr은 주파수 특성 ft가 84khz등^^ 너무 떨어져 쓸수 없습니다.
방열 그리스 절연지 양면 도포 장착.
의외로 작업이 길어져 3일,그저께는 12시간 작업을 한것 같습니다.
기기는 내일 발송드리겠습니다.
잘 사용하시고 좋은 하루되세요.
