인켈 튜너 T102 (2022년 4월 17일 모디)

지난 2월쯤 입고 주셨는데 너무 오래 기다리시게 해드려 죄송합니다...

그간에 너무 큰돈을 도와주셔서 뭐라도 살펴드리려다 작업이 늦어져 또 급한 돈에 쫒기다보니

작업대에서 내리고 급히 돈만들수 있는 작업부터 하다보니 더 늦어졌습니다...

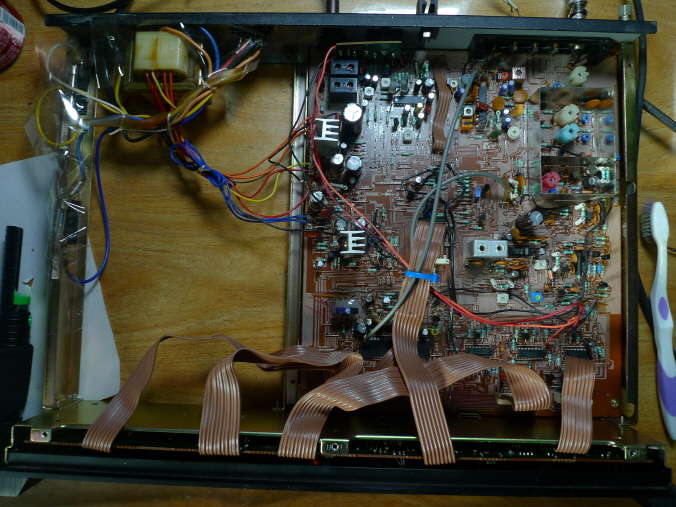

사진은 얼마전 오버홀 해드린 튜너인데 검파 코일 드리프트로 스테레오 아웃 되어서 재입고 주셨습니다.











살펴보니 앞서 검파 코일 케페시터를 -용량 온도 보상형을 조합해서 달아드렸었는데

너무 과보상 되어서 온도가 올라가면 급격히 틀어집니다.



앞서 작업한 인켈 튜너 1221,TX7 작업 보고에 이 관련 올린 내용이 있는데 살펴보세요.

검파 코일 외에 IF IC 내부 TR들 드리프트도 관계가 있어서 검파 코일 드리프트만 틀어지는 것이 아니고

튜너마다 다릅니다.



이 검파 코일 드리프트는 십수년전부터 온도 보상 케페시터로 별방법을 써봤는데

다 달라서 저도 포기했습니다.



다시 여러 온도 보상 등급,용량 조합을 해서 헤어드라이로 달구어 살펴봤는데

102 경우 그냥 용량 일정형,일반 케페시터가 맞는 것 같네요.



앞으로는 -용량 보상 케페시터는 중단하고 그냥 일반 케페시터만 쓰기로 했습니다.

예전에 켄우드 917 경우는 보상이 부족해서 주르륵 틀어지기도 합니다.



그러나 튜너마다 이처럼 다 맞출수도 없고 일반 튜너들은 지금 한종류만 나오는

용량 일정형 CH형으로 어느정도 틀어짐은 어쩔수없고 그냥 쓰기로 합니다.

괜히 뻘짓해서 사용자님들도 고생입니다.











재입고 주신 김에 뭐라도 더 살펴드리려다 출력단에 OPA 앰프,다이아몬드 전류 버퍼를 달아드렸습니다.

그냥 없어도 충분하고 별 좋은게 없지만 그냥 꾸미기,제가 해드릴수 있는 것이 이런것이나마

조금 보답드릴수 있는게 이런것 밖에 없네요.



얼마전 *님 튜너도 조금이나마 더 살펴드리려 이처럼 달아드렸었는데 그새 다 까먹고

예전 작업대로 하려다 그새 다 까먹고,이제 머리도 안되고 햐 그때 어떻게 만들었지,

감탄을 하며 해매다 달았습니다.



요즘 CDP 디지틀 소스 출력 전압들이 1-3볼트 까지 높아서 출력 전압을 올리고

좌우 별도 조정식으로 해서 좌우 편차를 정확히 맞추었습니다.



할일없이 튜너만 3일 가까이 했습니다.
