NAD 리시버 7045 (2010년 9월 19일 일반)

기기가 fm단 외엔 별 문제가 없네요.말씀하신 전구는 스케일창 양쪽 2개,미터 전구 3개등

모두 교환했습니다.그외 뒷면 ac 아울렛은 스윗치드 & 언스윗치드 컨센트 모두 정상입니다.



110볼트가 안나온다고 하셨는데 혹시 ac 공급 전압 220볼트 외에 110볼트 출력이 안되는가를

말씀하신 것일수 있는데 이것은 기기 전원 플러그에 연결된 전압이 출력되는 것이오니 참고되시구요.



그외 말씀주신 포노단은 모두 정상입니다.전과 비해서 음질이 많이 떨어진다고 하셨는데

아마 카드릿지 바늘 마모가 원인일 가능성이 큽니다.

바늘은 수명이 천시간 전후이지만 음질은 바늘 마모에 따라서 빠르게 떨어집니다.

참고되시구요,

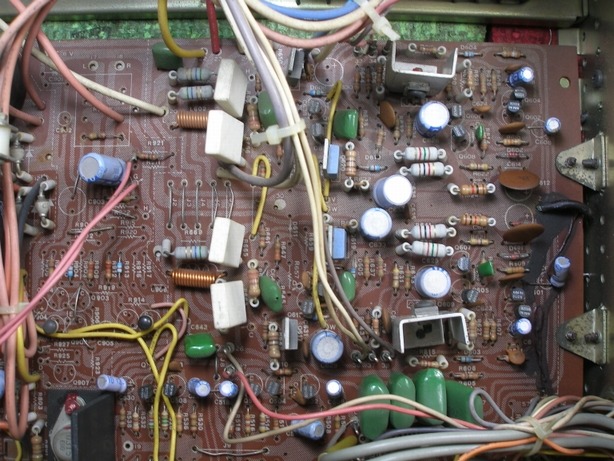

파워 앰프 기판인데 전해 컨덴서 상태가 좋지 않네요.











파워 앰프 & 일부 전원단 일부 전해 컨덴서 리캡.

커플링 컨덴서는 오디오용 전해 사용.











튜너부 커플링 3개 오디오용 전해로 교환.그외 디커플링 컨덴서 교환.











튜너부 커플링 3개 오디오용 전해로 교환.그외 디커플링 컨덴서 교환.











정확한 튜닝 미터 동조 지점.튜닝 미터마다 0점 오차가 있어서 사진을 올려드리고 있습니다.

약간 좌측이오니 늘 이 지점에 튜닝하세요.











전구류 모두 교환.



*작업 내역

*튜너부

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98mhz 설정 & rf 게인 동일.

하이 & 로우 밴드 눈금 오차가 조금 있는데 98mhz를 중심으로 맞추었습니다.

98mhz 중심으로 로우&하이 밴드 측으로 갈수록 오차가 조금 커지오니 참고되시구요.



-스테레오 디스토션 1khz 0.16% 까지 얻음.

-스테레오 분리도 1khz 46.3db 까지 얻음.

-바리콘 세척.

-커플링 컨덴서등 4개 교환.오디오용 전해 & 삼화 105도 급 사용.



*앰프부

-파워 앰프부 전해 컨덴서류 리캡.오디오용 전해 & 삼화 105도급 사용.

-포노 앰프부 전해 컨덴서류 리캡,오디오용 전해 & 삼화 105도급 사용.

-컨트롤류 모두 세척.컨트롤류 너트 헐거운것 모두 조여놓았습니다.

-스케일 창 분해 청소.

-전구 모두 교환.



작업비는 토탈 8만원 청구드립니다.

편하신 시간에 들려주세요.좋은 추석되세요.
