NAD 리시버 7045 (2020년 9월 23일 일반)

2010년 9월 19일에 일반 작업으로 완료해서 보고드린 기기인데,

우연으로 딱 10년후 다시 작업해서 올리네요.



그사이 기기를 판매하셨다가 다시 들이셨다고 합니다.

김성훈님은 예전에 30만원 띵가 먹고 날른 이와 동명이셔서 괜히 죄송합니다.



자는 사이에 어머니한테 돈줬다고 기기를 들고 날라서

그날 핸드폰 번호를 바꾸었습니다.



각설드리고...





예전에 잠실살때,눈오고 길이 꽁꽁 얼던 날 어머님이

동네 분 만나러 옷다입고 현관을 나서서 문앞에서 나가신다는걸



제가 안된다고...빙판 길에 미끄러지면 큰일이여서

아이처럼 때를 쓰는 엄마를 달래는데 마침 김성훈님께서 오셔서,



나가지 마시라고,넘어지신다고 하셔서 엄마가 고집 꺽고

다시 집안으로 들어오던 날이 생각납니다.





이번에 오셨을때 그때 생각난다고 말씀드렸는데

기억을 못하시더군요.그때 하얀 와인 폰을 보여주시면서



제 고물 핸드폰 이걸로 바꾸라고 말씀주시던 것이 생각납니다.

제가 요즘 기억은 치매 초기급인데 나가신다고 떼를 스시던

엄마 때문인지 그날 기억이 납니다...ㅠㅠ



매일 나가시는데 용돈을 이틀에 만원씩 드렸는데

돈이 없어서 못드린 날은 쓸쓸이 나가셨지요.



돈이 없어서 친구들 한테 따돌림 많으셨습니다.

김밥 천원하던 집이 있었는데 점심도 못드시는 날이 많았습니다.



각설드리고...



기기를 살펴보니 간단히 접점 문제,튜너 스테레오 불량인데

스테레오 불량이 드물게 스테레오 분리를 하는 mpx ic 불량입니다.



그외 그전에 교환치 않았던 케페시터들이 상태가 안좋네요.











220 코드 어뎁터가 없어서 마지막 남은 것 달아드렸습니다.

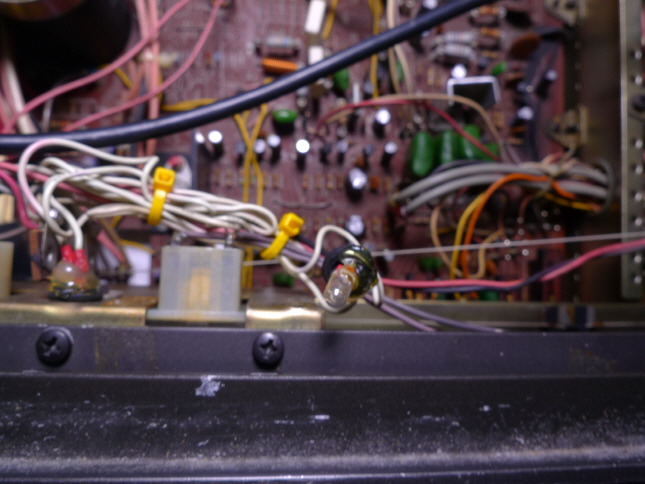

튜닝 미터쪽 전구가 빠져 있는데 살펴보니 튜닝 미터가 움직이지 않는다고

그전에 누군가 wd를 뿌려 전구 접착이 떨어졌네요.



이런 미터는 복구 불가가 많은데 건드리면 망가져 손안대는데

살려보려고 열어서 다행히 복구 됐습니다.



튜닝 미터가 먹통이면 리시버에 큰흠이여서 다행이였습니다.











그전에 교환치 않는 케페시터들이 터진 것도 있고 측정해보면

대부분 10-20% 정도 용량이 떨어져 있습니다.











중요한 파워 앰프 케페시터는 12,000uf가 5천uf 이하로 많이 떨어져 있네요.

15,000uf로 교환했는데 요즘 케페시터는 오차 범위내에서 대부분 10% 정도

작게 나옵니다.



고역 임피던스 보상용 필름 케페시터 병렬로 추가.

기판 공간 때문에 작은 것이나마 달았습니다.



이것보다 큰 용량은 얼마전 떨어져서 이것이나마 달았는데 충분합니다.











일반 작업 사양으로 일부 케페시터만 교환 해드렸었는데

파워,프리,포노,튜너등 그전에 교환치 않은 케페시터들은 모두 교환했습니다.



그전에 교환한 케페시터도 주요 케페시터는 더 사양이 좋은

지금 쓰는 그레이드로 교환했습니다.



디커플링,바이페스는 증량 교환.

포노,프리 앰프 입력 커플링은 비마 필름 4.7uf로 교환.



이것은 서비스로 해드렸습니다.











제가 쓰는 납흡입기 입니다.이사와서 벌써 다섯개 정도 쓰는 것 같네요.

납도 떨어져 가는데 부품 자재를 못사서...











그전에 튜너 발진 회로 트리머도 교환해드렸었네요.

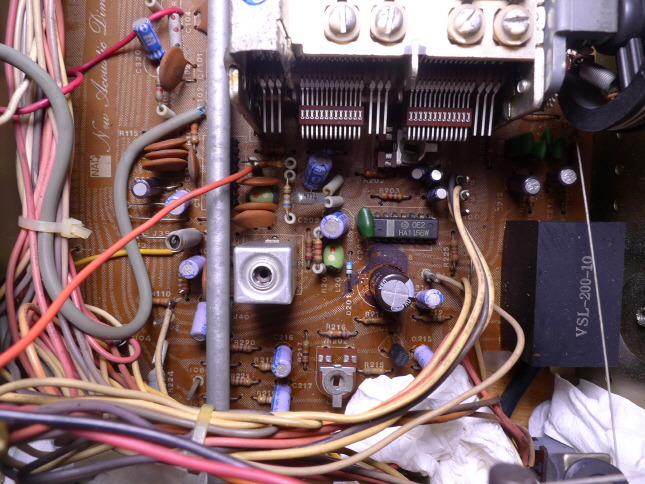

스테레오 불량이 드물게 mpx ic 불량입니다.

이 ic는 요즘 개당 만원 정도 하는데 그나마 짝퉁이 많습니다.



이 ic를 대치할수 있는 싼것이 있는데 싹슬이 당할까봐 가렸습니다.











검파 코일 분해 수리.얼마 전 이정기님께서 감사히 주신 -용량 온도 보상형 사용.













발진 코일이 공심형 코일인데 코일 용량 조정이 한계로

좌우 상하한 주파수 표기 편차 조정이 조금 못미쳐서



좌우 끝쪽 주파수로 갈수록 조금 표기가 틀리오니 참고되세요.











회로도와는 달리 if 필터 회로가 기판 프린트 쪽은 삭제되어 있고

설계 변경해서 별도 기판으로 더 좋은 사양으로 달려 있네요.



리미터 ic 방식입니다.

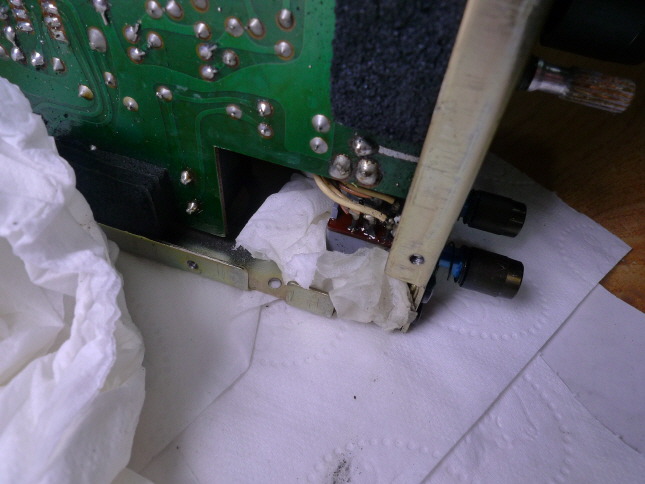

전면 셀렉터 표시 led가 리드가 실처럼 가는 타입인데 접착제로 리드가 부식되어서

건드리면 불량이 납니다.



기판이 안떨어져서 한참 애를 먹었는데 결국 다 부서져 떨어졌네요.

제 팔자가 제가 하는 일이 이렇습니다.











스케일 창이 패널,내부 아크릴 2중식인데 안에 것이 뿌해서

닦으려고 모두 떼냈습니다.별 차이가 없는데 조금 낫습니다.













이런 미터는 건드리면 자칫 못쓰게 되는데 다행히 안에 것은 살아 있고

바늘 스크류 밑쪽에 이물로 뻑벅해서 불량입니다.



하도 안써서 유격이 없어진 것 같습니다.

운좋게 복구 됐는데 그래도 좀 뻑벅합니다.



이나마도 겨우 살려서 더이상은 안됩니다.

출고시 튜닝 미터 움직임이 너무 작게 되어 있는데



기판 쪽을 변경해서 일반 미터 정도 폭으로 움직이게 변경했습니다.

시그널 미터도 움직임이 곧 망가지기 전이여서 살려놨습니다.













정확한 튜닝 미터 동조 지점.이 위치로 겨우 살렸는데 늘 이 위치에 튜닝하세요.

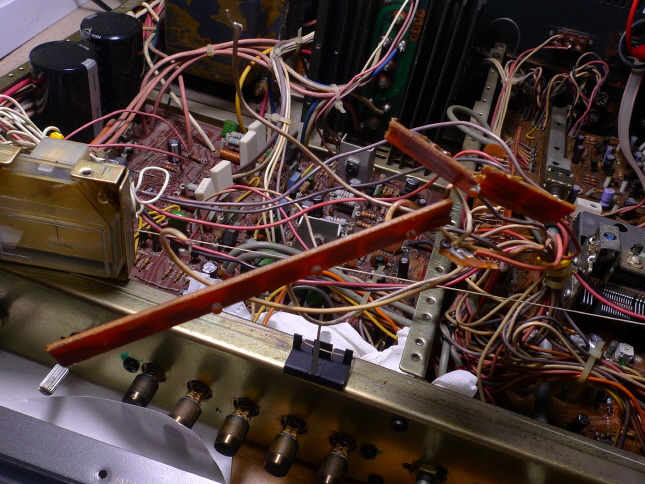

셀렉터 led 모두 교환.이쪽과 패널 쪽 작업만 하루가 넘어갔습니다.

제가 건강이 안좋아서 일도 오래 못합니다.











바늘이 휘어져 폈는데 다행히 안부러졌습니다만 페인트가 벗겨졌습니다.

페인트가 없어서 그냥 두었는데 보기에 괜찮은 것 같습니다.











모든 컨트롤류 4가지 용제로 세척.











기판 일부 재납땜.











*그외 튜너부 작업 내역.

-로우 하이엔드,rf 트래킹 90-106mhz,

-스테레오 왜율 1khz 좌우 0.15-0.18% 까지 얻음.

-스테레오 분리도 좌우 47db 이상.나쁜 쪽에 주고 받음.



다른 기기는 방출하셔도 이 리시버는 인연이 있다고 하셔서 잘 사용하세요.



잘 사용하시고 혹 문제있으면 말씀주세요.

감사합니다.
