다른 기기들은 220볼트 변경이 지원되는데 717은 120볼트 전용이네요.
예전 가져오신 717과 거의 비슷한 작업 옵션인데 전구는 그냥 두었습니다.
오래 쓰지 않은 것 같고 교환하면 전구가 위로 튀어 오르고 전구 녹색 커버가 잘 맞지 않습니다.

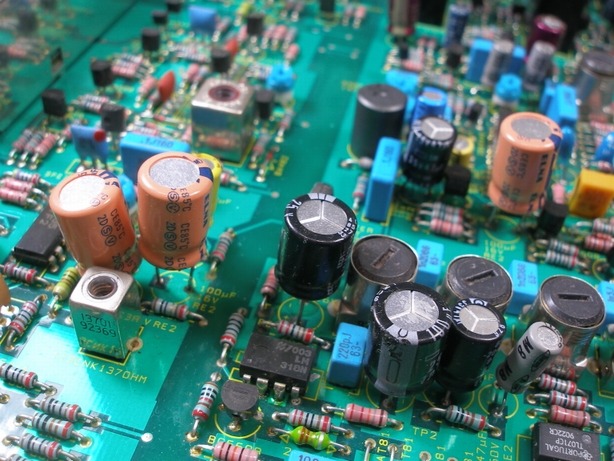

오버홀 작업은 아닙니다만 전원 기판은 모두 리캡해드렸습니다.삼화 rd & rg 그레이드 사용.
그외 커플링 컨덴서등 오디오용 전해로 교환.
ul 전원 규격 접지 저항 삭제 해놓았습니다.
그대로 두면 새시를 만지면 미약하게 감전될수 있고 이 기기와 인터선으로 연결된 다른 기기들도
같은 현상이 납니다.
정확한 튜닝 미터 동조 지점,튜닝 미터마다 0점 오차가 있어서 아나로그 튜너들은
사진을 올려드리고 있습니다.
*717 작업 내역
-하이 밴드 108mhz & 로우 밴드 87.5mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.
-717 안테나 트리머 정확한 동조 지점에서 올라오는 것 수정.
-하이 & 로우 밴드 표기 편차 최소화.
-쿼드레커 & s검파 회로,디스토션 정밀 최적화.
-스테레오 디스토션 1khz wide band 0.16% & natrow band 0.18% 까지 얻음.
-스테레오 분리도 1khz wide band 53.9db & narrow band 38.8db 까지 얻음.아주 좋네요.
-바리콘 장시간 반복 세척.
-전원단 & 커플링 컨덴서등 교환.
-스케일 창 분해 청소.
-컨트롤류 모두 세척.

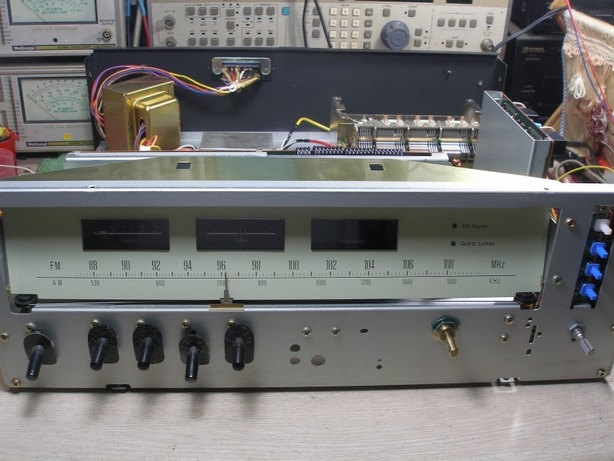

919 입니다.
바리콘이 쩔어서 역시 세척에 애를 먹었습니다.
서비스로 전원 기판 컨덴서 모두 교환 해드렸습니다.삼화 rd & rg 그레이드 사용.

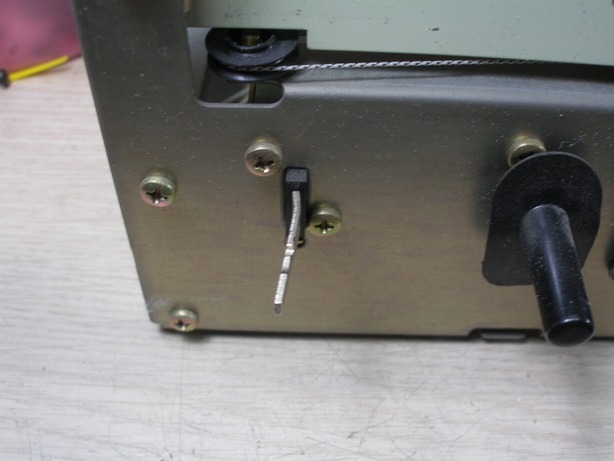

링줄 재정렬.
정확한 튜닝 미터 동조 지점.늘 저 지점에 튜닝하세요.
*919 작업 내역
-하이 밴드 108mhz & 로우 밴드 87.5mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.
-하이 & 로우 밴드 표기 편차 최소화.
-s 검파 & 디스토션 정밀 최적화.
-스테레오 디스토션 1khz wide band 0.17% & narrow band 0.25% 까지 얻음.
-스테레오 분리도 1khz wide band 47.7db & narrow band 28.6db 까지 얻음.
-전원 회로 컨덴서 모두 리캡.
-바리콘 세척.
-링줄 재정렬.
-스케일창 분해 청소.
-컨트롤류 모두 세척.
오디오랩 8000t 를 두대 가져오셨는데 1대는 사전에 전해 컨덴서류 리캡 & 출력 단자가
금도금 단자로 교채되어 있습니다.컨덴서를 보니 외국에서 작업된 것 같습니다.
사진은 사전 작업된 튜너입니다.
전원트렌스 1차 탭이 한대는 5개,다른 기기는 4개인데 220볼트 변경이 잔손이 제법 갑니다.
사전 작업된 1대는 220볼트,나머지는 트렌스 1차 탭이 4개로 240으로 변경되었습니다.
240볼트라도 2차 전압 회로들은 정전압 회로라서 별 문제 없습니다.
사전 작업된 기기인데 경이적인 성능이 나오네요.
1khz 디스토션 0.05%대를 얻었습니다.
나머지 1대 입니다.윗면 커버를 접착제로 붙혀놓았네요.
이 기기도 1khz 디스토션 0.06% 대로 매우 좋습니다.
스테레오 분리를 하는 mpx 회로인데 두번째 기기는 스테레오 분리도가 좀 좋지 않습니다.
최강의 산요 la3450을 사용하는데 기판이 양면 스루홀식 기판이라서 탈거가 불가능합니다.
*8000t 작업 내용
-스테레오 디스토션 1khz wide band 0.058%(다른 기기 0.062%)
& narrow band 0.062%(다른 기기 0.14%) 까지 얻음.
-스테레오 분리도 1khz wide band 51.1db & narrow band 49.5db 까지 얻음.
다른 기기는 스테레오 분리도가 좀 떨어지는데 이 문제는 fet 스위칭식
하이 브렌드 회로쪽 문제로 개선이 어렵습니다.
-그외 220볼트 변경.
사진들은 썰렁해도 작업이 많았네요.
편하신 시간에 들려주세요.좋은 하루되세요.
