인켈 리시버 RD930 (2013년 9월 28일 일반)

*님께 판매하신 기기인데 작업후 기기를 다시 보내드려 죄송합니다^^

이 기기는 상당히 쓸만하고 이쁜 기종인데 이제는 장터에서 매우 귀해진 것 같습니다.











튜닝 포인터인데 부러져 별도 동봉 주셨습니다.











튜닝 샤프트와 노브가 단단히 붙어서 안빼지네요^^











튜닝 노브를 빼지 않으면  플라이 휠을 꽂을수가 없어서

패널을 연 상태에서 링줄을 걸지 못하는데(패널 조립하려면 다시

튜닝 샤프트를 빼야함) 노브가 단단히 붙어서 빠지질 않네요.



에폭시로 접착된 것 같은데 더 이상은 무리라서 그냥 두었습니다.

링줄등 다시 걸어 놓았습니다.

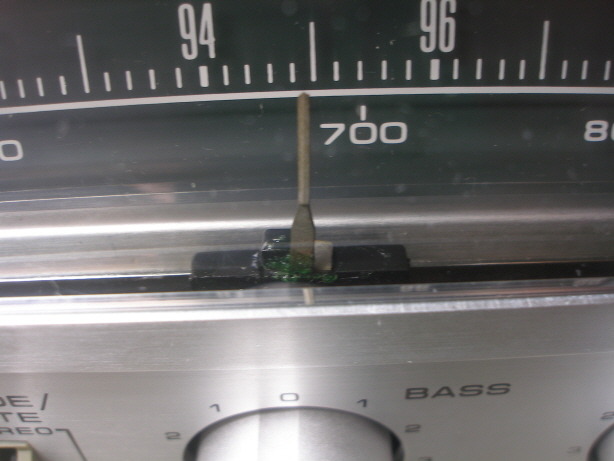

튜닝 바늘이 위에서 보면 밑쪽이 사진처럼 깨진 부분이 좀 보입니다.

그러나 외관상 괜찮습니다.

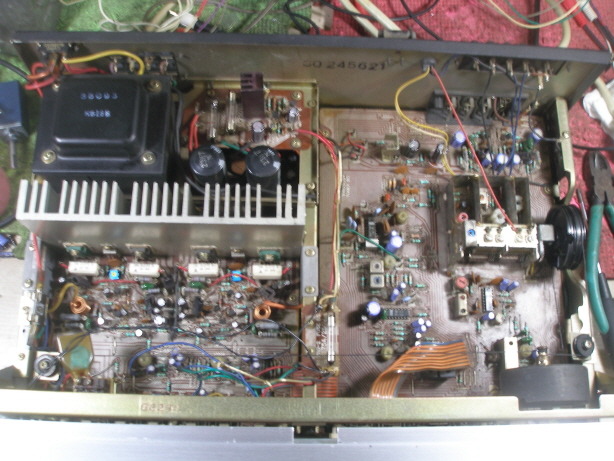

튜너가 방송이 잡히지 않고 감도가 거의 안나오는데 모두 복구했습니다.











프론트 엔드 쪽은 bw100을 사용하는 것이 가장 좋은데 휘발유로 세척을 하고

드라이어로 누차 건조를 했습니다.

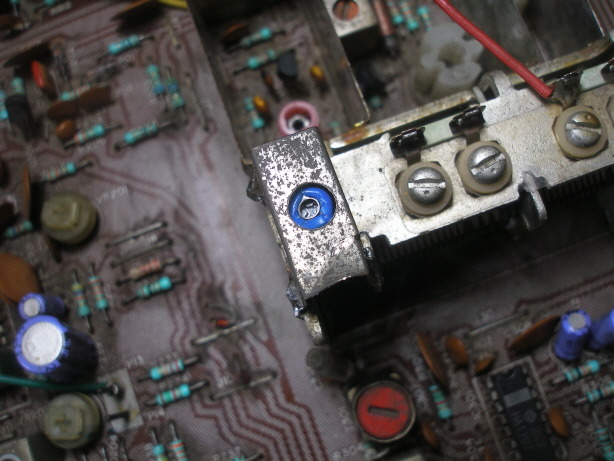

발진 회로 트리머 교환.











검파 코일 & 모노 t.h.d 코일 수리후 검파 기준점 튜닝 센터를 잡는 작업입니다.

세라믹 if 필터식은 주파수 센터 오차가 있어서 검파 중심점이 약간 오차가 있습니다.











그외 서비스로 튜너부 커플링 케페시터 3개 오디오 그레이드로 교환 해드렸습니다.













930은 전원 기판 케페시터가 잘 나갑니다.

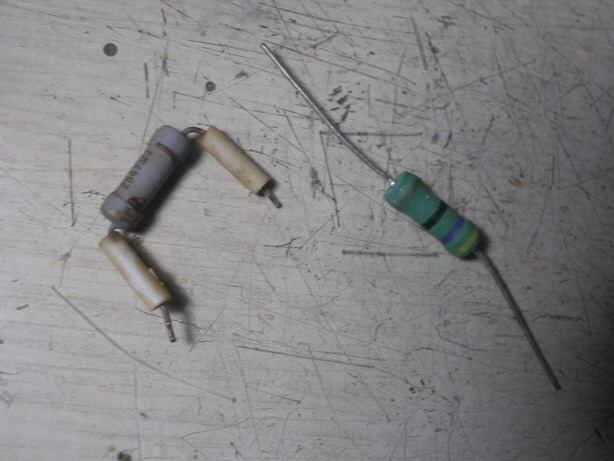

큰 저항이 좀 그을려 있는데 47옴인데 56옴이 나와서 교환했습니다.

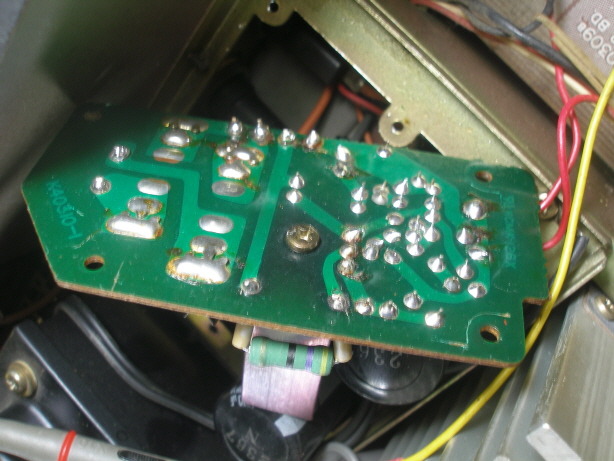

전원 기판 모두 재납땜 & 세척.











휴즈 홀더 1개가 나가서 직접 땜했습니다.휴즈는 센드 페이퍼로 세척해서 재조립했습니다.

휴즈는 이시절 휴즈가 더 좋습니다.

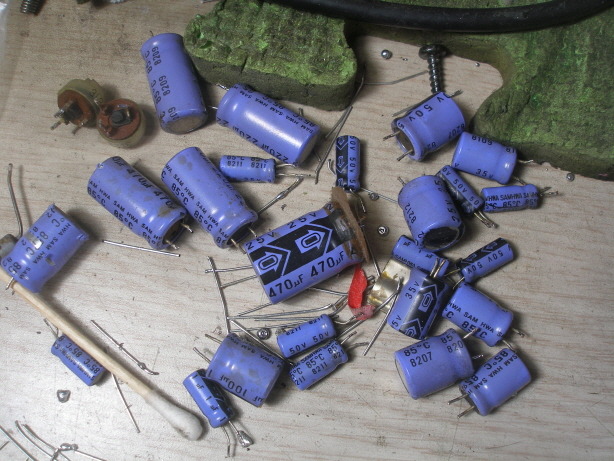

그외 전원 쪽 전해 케페시터 쪽은 대형 1차 정류용만 빼고 모두 교환했습니다.

로우 esr 삼영 고급 nxb & 오디오 그레이드 사용.



그외 사진에는 없습니다만 밑쪽 기판 쪽과 튜너부 기판 쪽에 있는

 - 전원용 쪽도 교환했습니다.

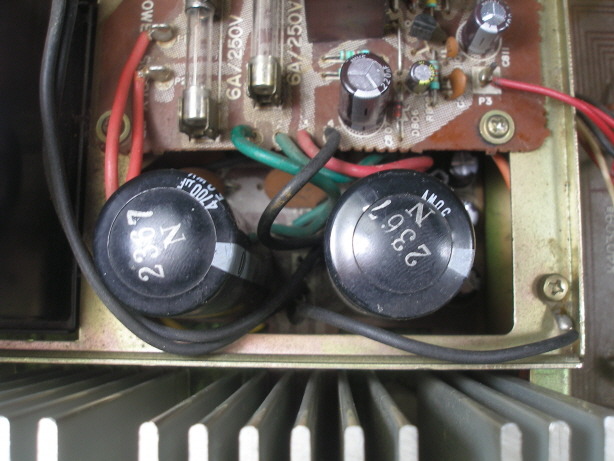

1차 정류 대형 케페시터가 윗쪽이 부풀어 있습니다만

케페시터가 부푼 것이 아니고 비닐 케이스만 부푼 것입니다.











파워 앰프 바이어스용 반고정 저항 2개 교환.

이 기기는 장시간 외기에 방치되어 부식된 흔적이 있는데



이 같은 경우 이 반고정 저항은 반드시 교환해주어야 합니다.

바이어스 방식이 다이오드,반고정 저항식인 경우 자칫 단번에 파워 tr등이 나갈수 있고

릴레이 & 보호 회로가 없어서 스피커도 나갈수 있습니다.











그외 서비스로 파워 앰프쪽 전해 케페시터 모두 교환해드렸습니다.

삼영 nxb 그레이드 & 오디오 그레이드 사용.



그외 바이어스 조정이 쉽게끔 테스트 포인트 취부 해놓았습니다.











이 삼화 케페시터는 저도 이 케페시터 출시된 때에 자작하면서

당시에 고급품으로 구입해서 쓴적이 있습니다만



근래 케페시터가 워낚 좋아져서 성능이 많이 떨어집니다.

이 케페시터 장점이 내구성이 매우 좋은데 경험상 케페시터 성능이

좋을수록 수명은 짧습니다.



이 다음 군청색 삼화 케페시터는 인켈과 합작으로 개발한 오디오용 케페시터입니다.

인켈이 그 시절에는 알고보면 속이 좋았습니다.



저항들도 당시에 세계적으로도 고급 옵션인 메탈 필름 저항을 사용합니다.

이 기기도 저항들이 모두 오차 5%급입니다만 메탈 필름 저항이 들어갑니다.



국내 기기들중에는 인켈이 유일하고 일본등 메이커들도 일반 카본 저항을 씁니다.

메탈 필름 저항은 저항중에 잡음이 가장 작아서 오디오용으로 가장 적합합니다.













그외 220 볼트용 휴즈 샌드 페이퍼로 세척.











레벨 미터가 간헐적으로 풀로 뜨는데 이것은 930의 흔한 증세로

미터 기판 -쪽 세시 접지 측이 잘 떠서 그렇습니다.



2채널 rms 미터로 8옴 1왓트 기준으로 맞추어 놓았습니다만

대부분 미터들은 낮고 높은 쪽에서 약간의 오차가 있습니다.

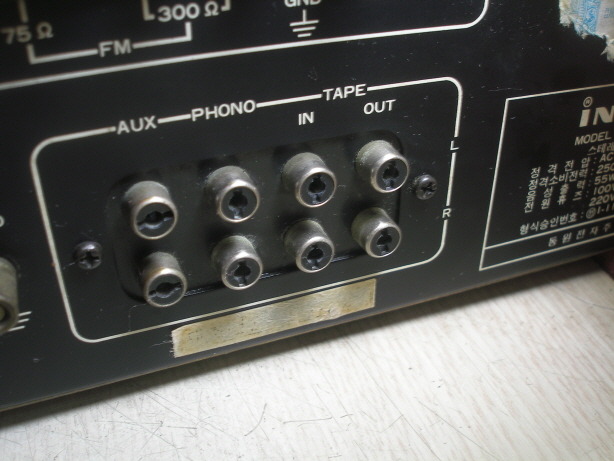

뒷면 단자류 세척.

안쪽 핀쪽 접점도 부식되어 좋지 않아서 rca 잭을 꽂고

모든 단자 회전하면서 세척했습니다.











그전에 내부 창 청소는 되어 있습니다만 다시 청소해놓았습니다.

그외 튜너부 감도 조금 별도로 더 올려 놓았습니다.

그외 컨트롤류 모두 2가지 용제로 세척.



*튜너부 작업 내역

-바리콘 세척.

-88-108mhz 발진 회로 코일 & 트리머 낮고 높은 쪽 표기 오차 최소화.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-믹서 코일,쿼드레처 검파 코일 & 모노 t.h.d 코일 수리.

-발진 트리머 교환.

-튜닝 센터 정밀 최적화.

-커플링 케페시터 3개 교환.(서비스)

-스테레오 왜율 1khz 0.24% 까지 얻음(좌우 거의 동일)

-스테레오 분리도 1khz 42.2-42.3db 까지 얻음 좌우 거의 동일 & 나쁜 쪽 채널에 trade off함.



혹 불편하신 점 있으시면 말씀주세요.

기기가 성능도 괜찮고 상당히 이쁘고 쓸만하오니 잘 사용하세요.

좋은 하루되세요.
