산수이 앰프 AU6600 (2015년 10월 12일 일반)

오래 기다리시게 해드려 죄송합니다^^

앞서 5500도 상태가 좋았는데 이 기기도 상태가 좋네요.



손수 리캡하셔서 들려주셨습니다만 공지에 올려드렸습니다만

원래는 작업치 않습니다만 먼길 들려주셔서 이번 차만 살펴드렸습니다^^



TR 교환,기타 점검등으로 입고주셨습니다.











니치콘 오디오용 전해중 가장 고급인 KZ부터 FG,엘라 실믹2등 고급 전해로 리캡되어 있습니다.

그러나 짝퉁이 많아서 걱정이 됩니다.



http://detail.1688.com/offer/1104744346.html

니치콘 KZ 1,000UF-50V가 0.3위안...60원인데 국산 전해보다도 10배 쌉니다.



최신정품등 써있습니다만 이 가격이 나올수가 없지요.

그외 전해들도 니치콘,엘라,파나소닉 OEM 납품 업체라며 싸게 팔고 있습니다.



자칫 잘못 달면 음질에 치명적이여서 가급적 국산 고급 전해를 사용하세요.

일본 업체들은 중국에 자사 공장이 없고 OEM 납품입니다만 국산 삼영,삼화는 현지 자사 공장이 있습니다.

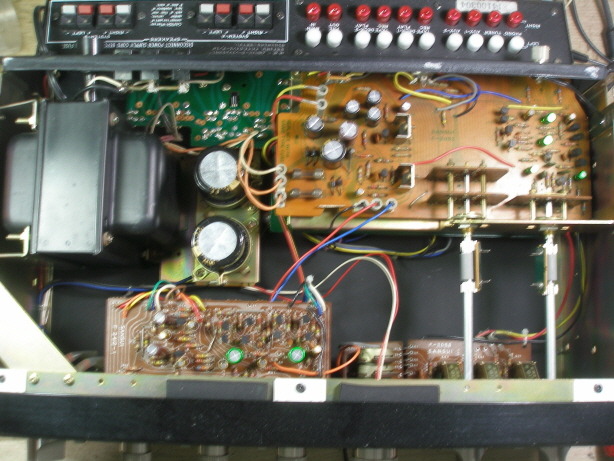

산수이 이 시리즈들은 뒤 패널,파워 앰프 기판들을 분해해야 작업을 할수있어서 일손이 많이 들고

작은 테스트라도 할수없기 때문에 대작업,고장이라면 실수없이 한번에 성공해야 합니다.













예전에 외산 고급 전해와 국산 삼영 NXB 테스트를 몇번 올린 적이 있습니다만

겸사 이번에 다시 해봤습니다.니치콘과 성능 시험인데 니치콘이 케이스가 큼에도



최고급 KZ임에도 삼영 NXB보다 모든 성능이 떨어집니다.

전해는 구조상 케이스가 클수록 내부를 고성능으로 만들수 있습니다.



삼영 NXB는 05년? 쯤에 삼영이 고성능 케페시터를 만들겠다는 신문 뉴스이후에

발매한 것으로 저도 별 기대가 없었습니다만 우연히 측정해보고 성능이 너무 좋아서



이후 심봤다로 쓰고 있습니다.고분자 화학 기술의 효과인 것 같습니다.

위쪽 2-3번째 사진은 오디오 신호 1KHZ에서 케페시터 내부 등가 저항 값으로



신호 흐름에 이만큼의 저항이 있다,라는 것으로 우측 상단 수치가 작을수록 좋습니다.

KZ도 이정도이면 상당히 좋아서 짝퉁은 아닌 것 같습니다.



일반 전해,짝퉁이라면 매우 크게 떨어집니다.

거의 NXB에 육박합니다.



사진 4-5번째는 케페시터 성능 평가에 가장 중요한 손실 계수 D값으로

작을수록 좋습니다.6-7번 사진은 토탈 성능 Q값으로 높을수록 좋습니다.



모두 삼영 NXB가 더 우수합니다.

신품 전해는 구조상 어느정도 에이징이 필요한 핸디 캡이 있음에도,



왜 이런 현상이 나는지 모르겠습니다^^











공포의 엘라 실믹2 입니다만 역시 모든 수치가 삼영 NXB가 더 고성능입니다.











니치콘 중급 전해 역시 삼영 NXB보다 떨어집니다.











가장 많이들 쓰는 니치콘 저가 뮤즈 FG 같은 용량은 더 많이 떨어집니다.

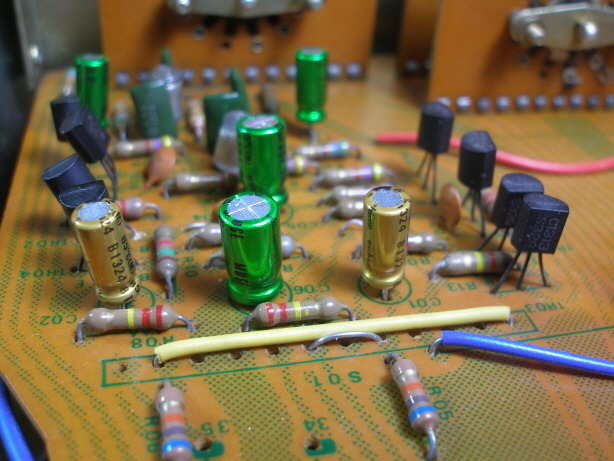

이 앰프는 커플링을 전해+ 필름류 케페시터인 마일러를 사용합니다.

80년대 고급 앰프들이 제법 쓰던 방법으로 필름 경우 용량 VS 주파수 특성이



매우 급격해서 필름 케페시터 용량에 따른 외형,비용등으로 감안해

고주파 특성이 좋은 필름만 쓰는 것보다 용량 VS 주파수 특성이 가장 평탄한



전해를 병렬로 같이 써서 전구간의 고른 임피던스를 얻으려는 의도입니다.

제 경험으로는 대용량 전해 + 필름을 쓰는 것이 가장 좋다고 봅니다.

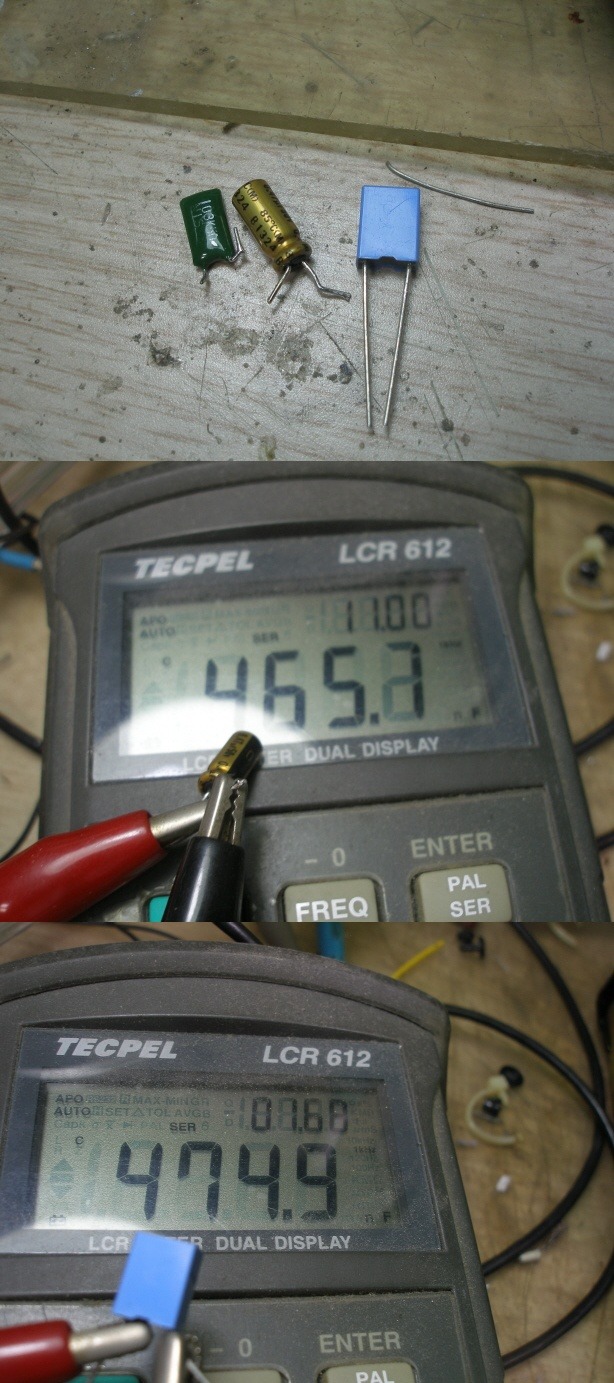

이번에는 0.47UF 용량 오디오용 전해와 필름의 ESR 값을 비교 해봤습니다.

오디오용 전해는 1KHZ 신호 저항이 무려 11옴이나 되는데 싸구려 박스형 필름 저항은



1.6옴으로 매우 작습니다.아무리 고성능 전해라도 ESR 성능은 싸구려 필름보다 좋을수 없습니다.

필름의 또 다른 장점은 누설 전류가 거의 없는데 전해의 가장 큰 단점은 누설 전류가 큰것입니다.











포노 앰프 TR 모두 교환.초단 차동 회로 4개는 전류 증폭율 실측 선별한 TR들로,

그외는 지금은 구할수없는 그 시절 오리지널 수퍼 로우 노이즈 TR들로 교환했습니다.











파워 앰프 초단 차동 회로 TR 4개를 전류 증폭율 선별 TR로 교환하고

앰프 성능을 결정하는 프리 드라이버 TR을 고성능으로 교환했습니다.











릴레이 세척.

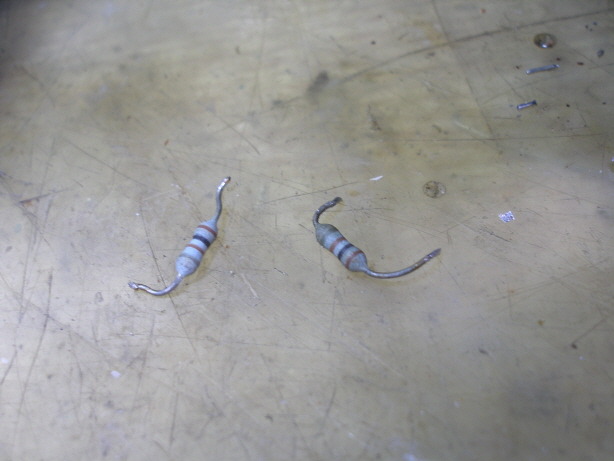

파워 앰프 휴즈 저항 2개가 저항 값이 크게 올라가 있어서 교환했습니다.

100옴이 800옴,400옴 정도로 크게 올라가 있습니다.













프리 앰프 TR 10개 모두 수퍼 로우 노이즈 TR로 교환.











파워 앰프 케페시터에 고주파 임피던스 보상용 필림 케페시터 달아 놓았습니다.











1KHZ 신호 입력,8옴 부하 최고 출력 & 클립 파형 잘 나옵니다.











노브들이 알루미늄을 깍아 만든 고급입니다.

이쁘고 귀한 앰프이오니 잘 사용하세요.



좋은 한주되세요^^
