메리디안 튜너 104 & 프리 101 & KLH 튜너 18 (2009년 12월 5일 일반)

메리디안 튜너는 험이 크게 들리고 스테레오 작동이 안되는데 흔한 증세가 아니고

시그널 입력은 충분합니다만 if ic 디튠 신호,뮤트 쉬프트 레벨 불량인것 같습니다.

구할수없는 ic 여서 뮤트 기능을 삭제하고 스테레오 복구 했습니다.



사진은 그전에 험을 잡으려고 한것 같은데 대용량 컨덴서,제너 다이오드를 달아 놓았는데

잘못된 것으로 모두 제거했습니다.











노브가 접착되어 있어서 탈거가 안됩니다.

할수는 있겠습니다만 파손될 가능성이 큽니다.이 때문에 기판을 뒤집을수가 없어서

작은 틈으로 기판 작업을 해야 합니다.노브가 조금 휘어있는데 잡아놨습니다.











정확한 튜닝 미터 센터.메리디안 이 모델은 튠 스위치를 내리면 미터가 튜닝 미터 기능을 하는데

사진이 정확한 튜닝 센터이오니 튜닝을 하실때에 늘 이 위치에 튜닝을 하세요.

102 사용법은 앞서 작업한 글에 올려놓았으니 살펴보세요.

튠 노브를 올리면 주파수 대역 표기가 됩니다.

메리디안은 하이 밴드가 104mhz 까지 입니다.











*튜너 작업 내역

-rf&if 최적화.

-if&검파 코일&튜닝 센터 정밀 최적화.

-스테레오 디스토션 1khz 2.3% 까지 얻음.

-스테레오 분리도 1khz 37.8db 까지 얻음.

-험 노이즈 복구.

-일부 리캡.













프리 앰프 101인데 잘 작동하고 별 문제는 없습니다.

77년 제조품이여서 전해 컨덴서류 모두 리캡 했습니다.

삼화&삼영 105도급&오디오용 전해 사용.



그외 컨트롤류 모두 세척해드렸습니다.











klh 튜너 모델 18 입니다.

제조된지 40년 가까이 되는데 티볼리 라디오가 카피한 디자인입니다.

아주 이쁩니다만 성능은 구형 설계여서 좀 떨어집니다.



기기는 조그맣지만 작업은 꽤 까다롭네요.

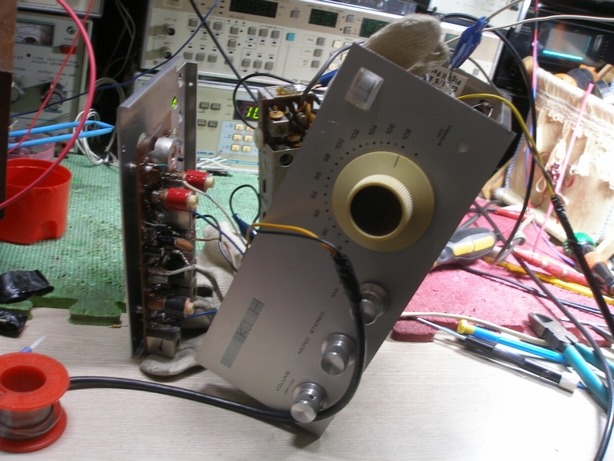

if 기판이 철판으로 쉴드되어 있어서 뒤집어 테스트 포인트를 여러곳 만들고

if 필터가 코일 타입에 s 검파 회로여서 작업 시간이 많이 걸렸습니다.

그외 제네스코프&검파프로브로 모두 최적화 했습니다.





*작업 내역

-하이 밴드 108mhz & 로우 밴드 87.5mhz & 센터 밴드 98.5mhz 설정& rf 게인 동일,

-if 필터 코일&검파 코일 최적화.

-스테레오 디스토션 1khz 0.9% 까지 얻음.

-스테레오 분리도 1khz 12.3db 까지 얻음.



그외 전원단 컨덴서 2개 용량 2배 증량해서 리캡해드렸습니다.

편하신 시간에 들려주세요.좋은 주말되세요.
