산수이 튜너 TU717 (2011년 11월 11일 일반)

밸런스 불량등으로 입고 주셨는데 그전 사용자님이 오래 전 제게 오버홀 받으신 기기라고

하셨습니다만 이 기기는 제가 작업한 기기가 정확히 아니랍니다.

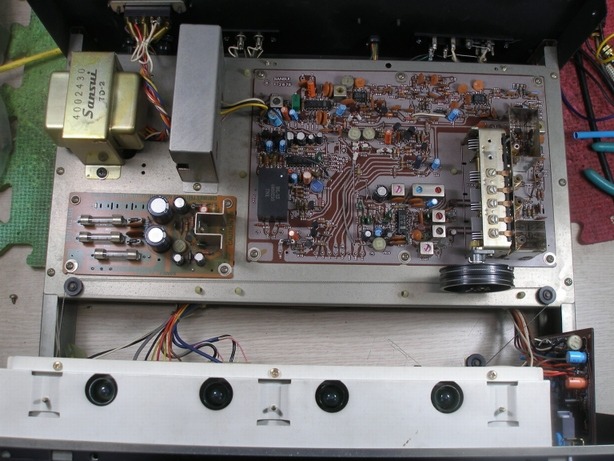

사진처럼 오버홀 작업이 된 기기가 아니고 오버홀 작업 게시판에서

다른 717 작업들을 확인해보시면 비교가 가능하실겁니다.



밸런스 문제는 점검시 좌우 음량 편차는 정상이였는데,

켈리브레이션 스윗치 접점 문제가 있어서 이쪽이나 컨트롤 쪽 접점 문제일수도 있습니다.



작업후 좌우 밸런스 편차는 0.0db로 정확히 같습니다만

앰프나 다른 쪽 문제일수 있사오니 참고되시구요.













스케일 창 내부가 뿌해서 내부 청소 했습니다.











버튼 고정 부위가 휘어 있네요.

얇은 플라스틱에 오래되어서 원래 위치로 꺽으면 부러질것 같아서 그냥 두었습니다.

참고되시구요.

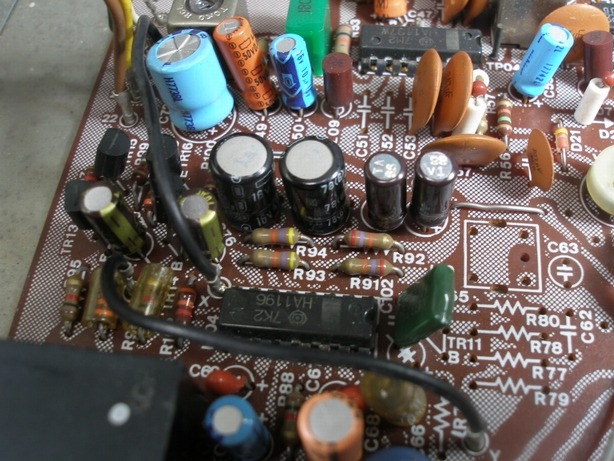

그외 서비스로 커플링 컨덴서 3개 교환해드렸습니다.

오디오 앰프 기판에 커플링은 몇개 더있습니다만

분해 작업이 커지기 때문에 이쪽만 교환했습니다.











세팅후 스테레오 분리도 와이드 밴드 1khz 52.2db로 매우 좋네요.











정확한 튜닝 미터 동도 지점.튜닝 미터마다 0점 오차가 있어서

아나로그 튜너들은 사진을 올려드리고 있습니다.중심에서 약간 우측으로

늘 저 위치에 튜닝하세요.



*작업 내역

-하이 밴드 108mhz &  로우 밴드 88mhz &  센터 밴드 98.5mhz.

-717 안테나 필터 로우 밴드 치우침 수정.

-쿼드레처 검파 코일,s-커브 검파,디스토션 코일 최적화.

-스테레오 디스토션 1khz 와이드 & 네로우 밴드 0.13% 까지 얻음(우연히 두 수치가 같습니다)

-스테레오 분리도 1khz wide band 52.2db & narrow band 36.6db 까지 얻음.

717은 와이드& 네로우 별도 조정이 지원 안되어서 와이드에 맞추었습니다.

기기 전면 셀렉터중에 가장 좌측 if 선택을 와이드 밴드에 두고 사용하세요.

-커플링 컨덴서 3개 교환.

-스케일창 분해 청소,

-컨트롤류 모두 세척.



편하신 시간에 들려주세요.좋은 하루되세요.
