마란츠 리시버 2330 (2015년 8월 3일 일반)

오래 기다리시게 해드려 죄송합니다^^

한쪽 채널 불량,튜너부 복구,노후 부품 교채등으로 입고주셨습니다.



점검해보니 그외 많은 증세가 있어서 복구에 시간이 많이 들었습니다.











먼지가 많은데 그보다는 부식이 심합니다.그전에 보관이 좋지 않았던 것 같습니다.











모든 컨트롤류 접점이 좋지 않아서 일단 3가지 용제로 강력 세척을 했습니다.











프리 앰프 케페시터 2개가 누액이 흘러 있습니다.











프리 앰프 tr 모두 교환했습니다.

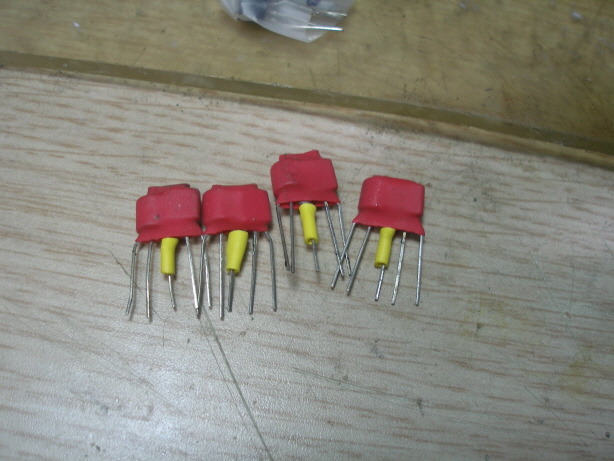

초단 차동 회로용 tr들은 전류 증폭율 실측 선별한 tr들로 교환하고



온도 변화에 상보하게끔 수축 튜브로 열결합 해놓았습니다.

이렇게 하면 각 & 좌우 차동 회로 전류량,나증폭도,주파수 특성,nfb 특성이 같아져 성능 밸런스가 좋게 됩니다.



출고시 듀얼 tr이 들어갑니다만 좌우 선별은 안되어서 이 편이 나을수 있습니다.













프리 앰프 기판 모두 재납땜 & 세척.

기판 작업후 사진을 깜박 찍지 못해서 없습니다만 전해 케페시터 모두 교환했습니다.



커플링등 필름 4개 사용,국산품중 가장 고성능인 삼영 nxb 사용.









전원 기판에서 떼어낸 전해 케페시터 인데 100uf는 나가서 150pf 용량이 나옵니다.

그외 측정 주파수 1khz에서 대부분 용량이 많이 줄고 esr이 높습니다.



케페시터들이 일본 니폰 케미콘으로 그시절 파이오니아,산수이등에도 들어가는데

경험상 보면 수명이 짧습니다.











전원 기판 전해 케페시터 모두 교환.삼영 nxb & 오디오용 전해 사용.

릴레이 탈거 세척,릴레이는 근래 신품들이 접점 구조가 좋지 않고

접점이 붙어 있는 힘이 약하고 신품도 그냥 달면 접점 문제가 많고등으로

가급적 기존 릴레이를 유용하고 있습니다.

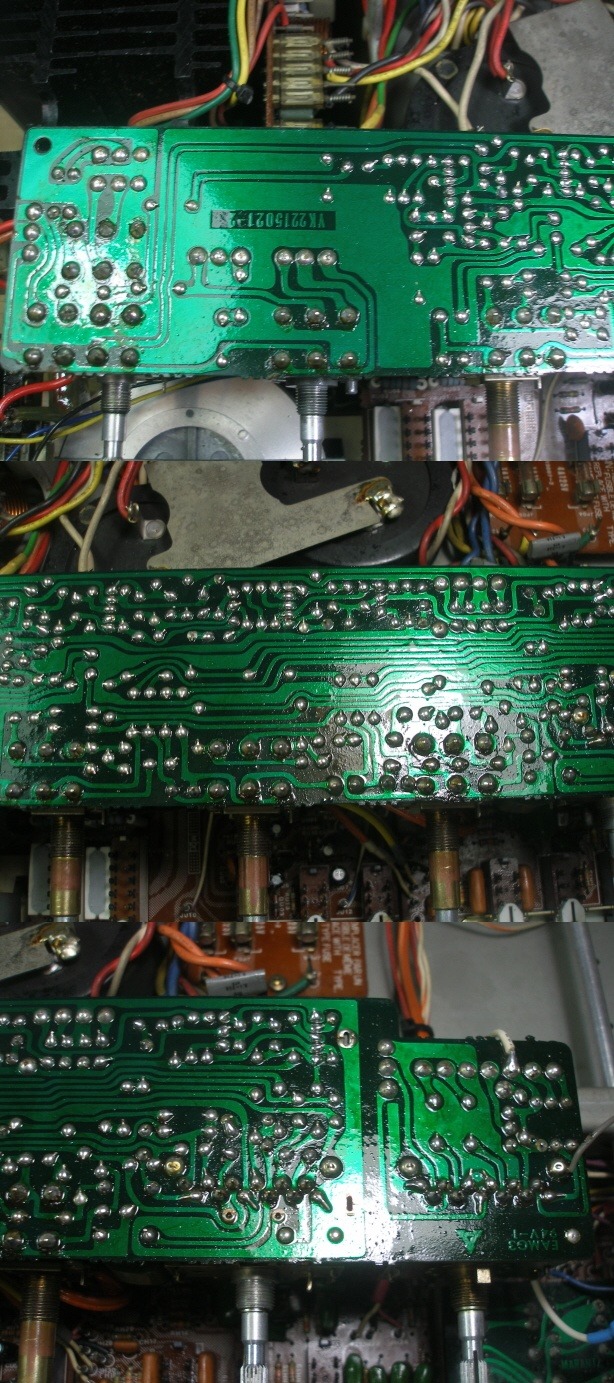

전원 기판 모두 재납땜 & 세척.













탈거한 파워 앰프 기판.











파워 tr 1개가 녹슬어 있는데 떼어내 측정해보니 괜찮습니다.

그전에 파워 tr이 15015 & 15016으로 교채되어 있는데 2330은 전압이 높아서



교채한 tr 내압이 좀 부족합니다만 쓸수는 있습니다.

15024 & 15025가 적절합니다만 제가 가진 것이 없고 근래 사정으로 주문이 어려워 그냥 두었습니다.











tr 소켓 1개가 파손되어 있는데 구할수 업는 것이라서 접착해놓았습니다.











단자들 세척해놓았습니다.

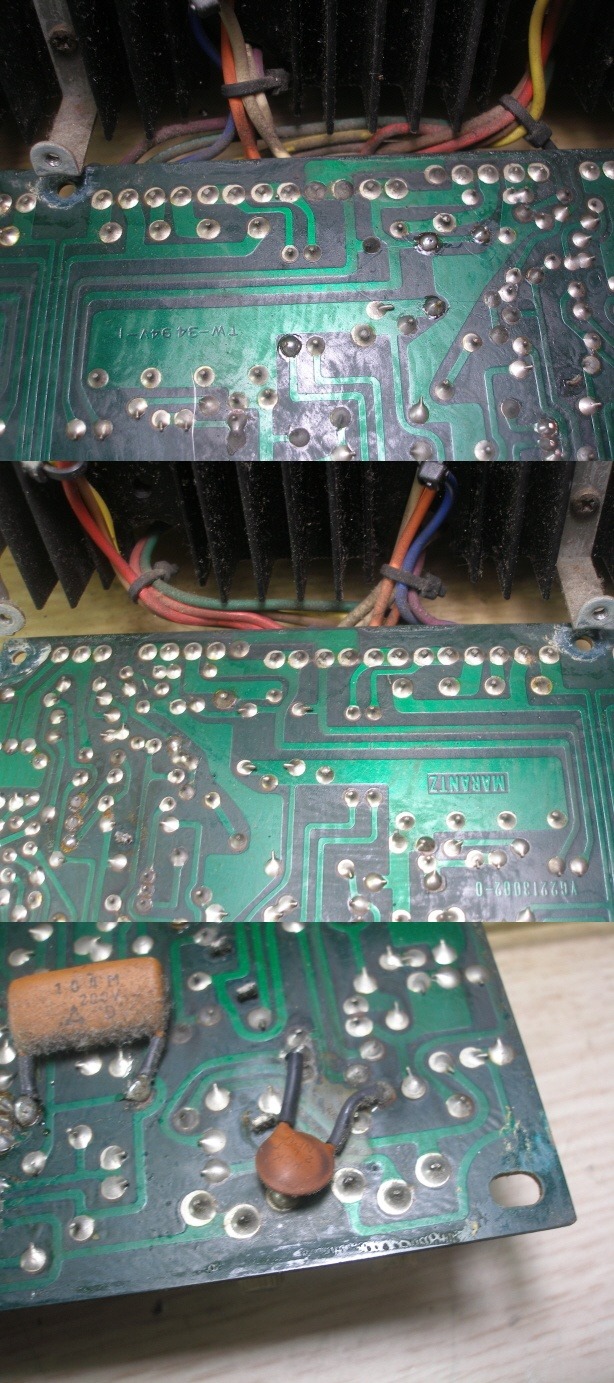

기판 납떔이 얼핏 괜찮아 보입니다만 냉납이 많습니다.이런 것은 흔들면 리드가 떨어집니다.

단자,리드 끝 부분이 부식되어서 재납땜이 잘 안됩니다.

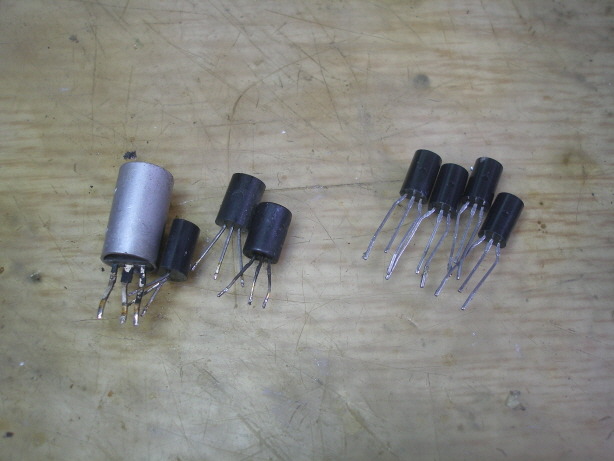

초단 차동회로 tr을 전류 증폭율 실측 선별한 tr들로 교환하고

온도 변화에 상보하게끔 수축 튜브로 열결합 해놓았습니다.











2단 tr들인데 그전에 1개만 짝짝이로 교환되어 있어서 차단 주파수 200mhz & cob 1.6pf의

이 용도로 역대 tr중 가장 고성능 tr로 교환했습니다.

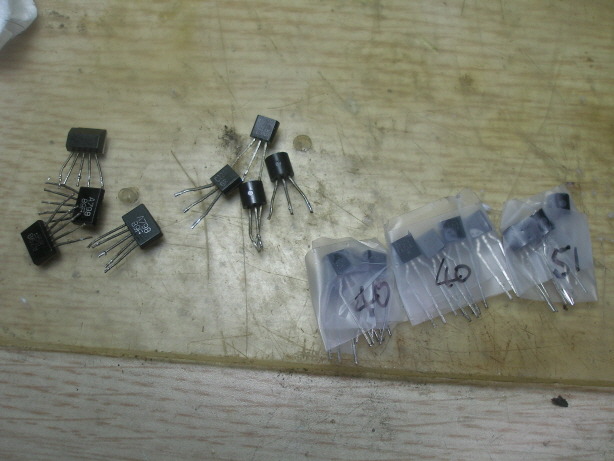

프리 드라이버 tr도 1개만 다른 것으로  교환되어 있는데 반드시 같은 페어 & 전류 증폭율 랭크로

교환해주어야 합니다.이 용도로 시중에서 구할수 있는 tr은 2911 & 1209 밖에 없는데



전류 증폭율 랭크가 s,t로 다른 것 밖에 없습니다.랭크는 다르지만 실측 선별해서 맞춘 것이라서 더 좋습니다.











드라이버도 1개만 다른 것으로 짝작이 교환되어 있어서 역시 페어로 교환했습니다.

구할수없는 그 시절 오리지널 고성능 드라이버 tr로 교환.











그외 바이어스 컷오프 tr 4개 모두 교환.

그전에 큰 손상으로 수리한 흔적이 있는데 이 tr도 교환해주는 것이 좋습니다.













반고정 저항 부식이 심해서 교환해주어야 합니다.











일부 휴즈 저항 값이 크게 다릅니다.과전류가 흐른 휴즈 저항은 안 끊어져도 저항 값이 올라갑니다.

큰 저항은 출력단 발진 방지 저항인데 10옴이 22옴으로 올라가 있습니다.



이 저항이 손상되거나 저항값이 올라가 있다면 앰프 쪽에서 발진이 있었다는 것입니다.

3왓트 저항인데 이 규격은 시중에서 2왓트 밖에 없어서 2왓트로 교환했습니다.



발진이 없으면 이 저항은 대부분 무탈합니다.

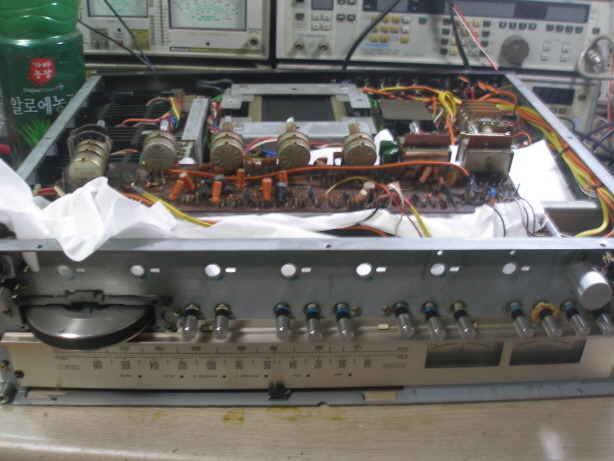

1차 작업후 조립해봤습니다만 전원 인가 3회중 한번 꼴로 우측 채널 출력 옵셋이

200mv 전후로 흔들립니다.2330은 조립 상태로 기판 점검을 할수 없어서 사진처럼



별도 연결선을 달아서 기판 점검을 해야 합니다.

증세가 간헐 증세에 까다로워서 애를 먹었습니다.











증세 관련 제너 & 다이오드들을 먼저 교환해봤습니다.

한쪽 채널 문제이지만 좌우 모두 교환했습니다.



그러나 헛다리로 개선되지 않네요.













파워 tr들을 떼내고 tr 체커로 점검해봤지만 괜찮은데 간헐 증세는 이것만으로는 알수 없습니다.











하루를 해맨 끝에 원인을 찾았는데 옵셋 관련 입력 접지 기판 프린트 쪽의

미세한 실금이 원인 인 것 같습니다.같습니다,는 이쪽 부품,프린트 패턴을 보강 납땜후



증세가 개선된 것 같아서 그럽니다^^ 사진으로 봐서도 얼핏 문제가 없어 보입니다.

간헐 증세는 이처럼 까다롭습니다.











그외 파워 앰프 전해 케페시터 모두 교환.













파워 앰프 기판 모두 재납땜 & 세척.











2330은 프리 파워 분리 단자가 지원되는데 파워 앰프 입력 단자가 잭을 꽂으면

내부 연결 배선이 분리되는 스윗치 식입니다.단자 내부 스윗치가 파손 & 접점이 좋지 않아서



신호 접불이 발생할수 있어서 프리 파워 분리 기능을 삭제하고 직접 점프 해놓았습니다.

그외 앞서 파워 앰프 증상 관련 해서 파워 앰프 입력 접지가 이 배선을 통해 공급되어서



연결부 부식등으로 접지 레벨 변화로 출력 옵셋이 흔들릴수 있기 때문에 겸사 점프했습니다.

배선들이 길게 돌아가지 않아서 음질면으로도 더 좋습니다.



프리 파워 분리 기능은 단자 불량으로 어차피 점프할수 밖에 & 삭제되었사오니 참고되세요.

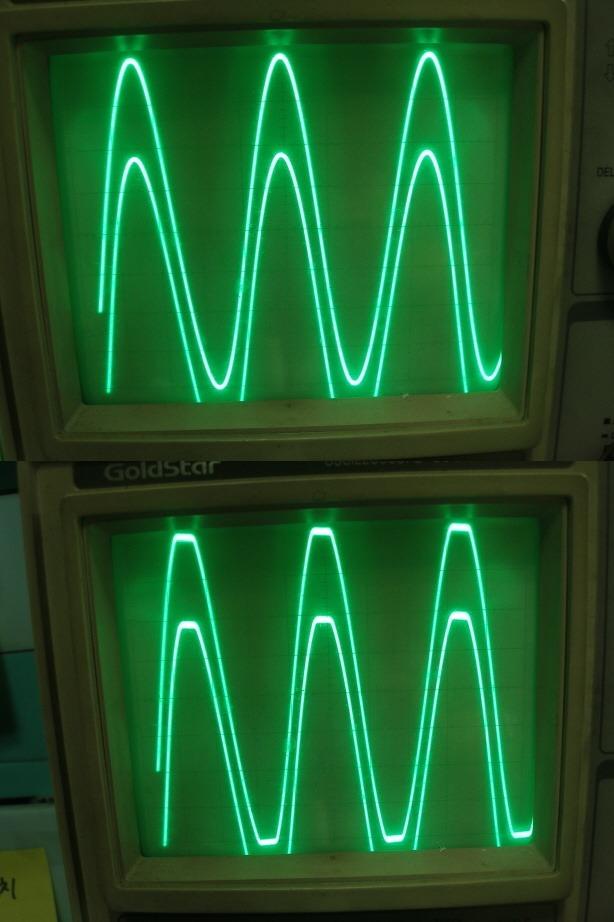

1khz 신호 입력,8옴 부하 최고 출력 & 클립 파형 잘 나옵니다.











바리콘 세척.













2330은 튜너부 기판이 밑쪽이 막혀 있어서 기판 작업을 하려면 기판을 뒤집어야 합니다.

그외 검파 코일 하부 코어를 조정할수 없어서 상부 코어를 빼내고 하부 코어 조정,



상부 코어를 끼면 하부 코어 값이 틀어져 가감산해서 과정 반복,

하부 코어 조정후 상부 코어 조정시 하부 코어 값이 또 틀어지기 때문에 다시 반복...등을 해야 합니다.











튜너 기판 전해 케페시터 am 회로 제외하고 모두 교환.삼영 nxb & 오디오용 전해,일부 필름 사용.

am 회로 제외 반고정 저항 모두 교환.반고정 저항이 대부분 부식으로 나갔습니다.



그외 fm25us 선택시 해당하는 뒷면 돌비 팩 마이크로 스윗치는 접점이 세척으로는

안되고 부식되어서 그냥 점프해놓았습니다.돌비 팩이 없다면 필요없는 기능입니다.



튜너부 복구에만 하루 작업을 한것 같습니다.











if 리미터 이하 작은 신호 입력에서 상하 진폭 & 멀티페스로 최적화한 튜닝 미터 동조 지점.

미터마다 0점 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.



늘 이 지점에 튜닝하세요.













그전에 튜닝 링줄이 철 브라켓 안쪽으로 들어가 있습니다.

전구 교환하다가 그런 것 같네요.











튜닝 링줄이 삮고 & 끊어질듯한 부분이 있어서 교환했습니다.

자이로 튜닝 노브 윗쪽에 링줄을 3번 감아야 하는데 조명 하우징을 떼어내야 가능합니다.



한참 헤매다가 교환했는데 그전에 2330 링줄 교환한 적이 있던 것 같습니다만

조명 하우징을 안떼고 어찌 교환했었는지,머리가 석두가 된 것 같네요.











조명 전구를 그전에 교환한 것 같습니다만 이 휴즈형 전구는 시중에 6볼트 밖에 없어서

(그나마도 어둡고 8볼트라고 파는 것은 12볼트를 그리 팝니다) 구이가 된 것 같습니다.



그럼에도 용케 안나간 것은 이 기기 경우 전원 트렌스 전구 쪽 전압이 제조시 오차로 7볼트 이하로 낮습니다.

전원 트렌스들은 전압들 오차가 꽤 큰편입니다.











조명 전구를 led로 교환했습니다.

30ma 대용량 led이지만 내구성을 감안해 10ma 쯤으로 전류를 낮추어 달았습니다.











led들은 직류로 바꾸어 달았습니다.이편이 내구성,밝기등 훨씬 좋습니다.













튜닝 바늘 전구 교환.











스테레오 전구 교환.











해드폰 단자가 내부가 헐렁합니다만 잘 끼우면 됩니다.











am 바 안테나 부러진 것 접착 해놓았습니다.











단자류 세척.











*그외 튜너부 작업 내역.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-쿼드레처 검파 위상 쉬프트 코일 & 모노 t.h.d 코일 & 튜닝 센터 정밀 최적화.

-스테레오 왜율 1khz 좌우 0.24% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 50db 이상 까지 얻음.나쁜 채널에 주고 받음.

그외 2330은 좌우 출력 레벨 조정 지원이 되는데 출력 전압은 900mv

& 좌우 편차 0.0db 이내로 조정 해놓았습니다.



포노 앰프 기판은 작업치 않았는데 포노 앰프 기판,대형 케페시터등

작업 외엔 레스터레이션 작업에 가깝습니다.



근래 몸이 좋지 않아서 일주일 작업을 했습니다만 풀 작업으로도 5일 정도

작업 분량인 것 같네요.작업후 테스트에서도 자잘한 문제들이 많았습니다.



잘 사용하시고 혹 문제있으면 들려주세요.

좋은 하루되세요^^
