한쪽 채널 불량등으로 일반 작업 옵션으로 입고주셨는데 오버홀을 했습니다.
이 기기는 비용 상승이 되더라도 어쩔수없이 오버홀이 필요합니다.
얼핏 한쪽 채널은 나오는듯 합니다만 전력단 대형 컨덴서 두개 모두 터졌고
다른 전해 컨덴서들도 나간 것이 너무 많습니다.
안나간 전해 컨덴서도 거의 나가기 직전인 것이지요.
그외 전원부,튜너부,앰프부등 총괄적으로 문제가 매우 많습니다.
풀작업으로 3일 작업을 했는데 일이 너무 많네요.
기기는 입고시 간단 점검에는 한쪽 채널 불량,잡음등 간단히 릴레이,컨트롤류등
접점 문제가 있었고 튜너부는 음량이 작고 스테레오가 안되는데
수리가 까다로웠습니다.
그전에 수리된 흔적은 없어 보이는데 wd40만 외부에서 뿌린 흔적만 있네요.
이 기기는 입력 셀렉터등 컨트롤 기판이 중간에 있어서 전면 패널을
분리하고 기판들을 떼내어 분해 세척을 해야 합니다.
그냥 바깥 쪽에서만 뿌려서 wd40이 줄줄 흘러있네요.
각설드리고,
이 기기는 대용량 트로이덜 트랜스,컨덴서로 전원 인가시 돌입 전류가 크기 때문에
돌입 전류를 줄여주는 릴레이 회로가 있습니다.스윗치 접점 보호 기능도 합니다.
처음에 전원이 들어오다가 얼마후 전원 릴레이가 붙지않아서 한참 찾아보니
사진의 세워진 전원 릴레이 기판 아래쪽에 숨은 작은 전해 컨덴서가 나갔네요.
그것을 해결한후 바로 문제가 또 생겼는데 전원 스윗치가 꺼지지 않다가
혼자서 온 오프가 됩니다.이 스윗치는 여분이 있었는데
얼마 전에 다른 기기에 써버려서 난감했습니다.
스윗치를 분해해보니 사진처럼 내부 핀이 부러져 있는데
스프링 강이라서 볼펜 스프링을 잘라서 스윗치를 살렸습니다.
몇차례 고전 끝에 간신히 살렸네요.
그외 접점간 카본이 엉겨서 접점간 절연이 되지 않고 저항값이 측정되어서
스윗치가 오프 상태에서 스파크가 튑니다.스윗치 내부 카본을 긁어내고서야 정상이 되었는데
스윗치 하나 때문에 한나절이 지나갔습니다.

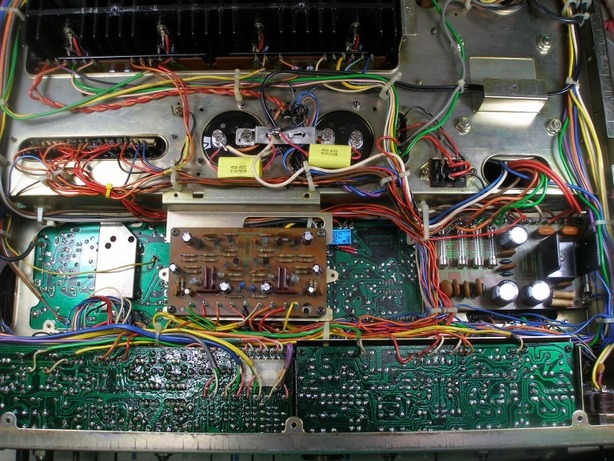

사진은 파워 앰프 전력단 대형 컨덴서 모습&작업 사진인데
22,000uf 80v 대형 전해 컨덴서가 1개는 터졌고 1개도 잘 보시면
밑 부분이 터지려고 올라와 있습니다.
운좋게 기기는 작동이 됩니다만 얼마못가서 나갑니다.
일단 전원단을 정상으로 해놓아야 앰프나 튜너나 작동 상태를 알수 있습니다.
저 컨덴서는 교환을 해야하는데 러그식 고정이라서 외경이 맞는 것을 써야 합니다.
외경 65밀리인데 부품 상가에 알아봤습니다만 외형 규격이 없어서
조금 작은 것으로 사진처럼 드릴링해서 장착 했습니다.
컨덴서는 1개에 17,000원,두개 34,000원에 택배비 3천원이 들었습니다.
시중 수리점에서는 이런 작업은 하지 않습니다만 한다고 해도 이 작업만
부품값+공임으로 8-10만원은 하겠지요?
그외 고역 임피던스 보상용 대용량 필름 컨덴서를 병렬 장착했습니다.
전해 컨덴서는 용량이 클수록 내부 코일 성분이 커져서 필름을
병렬로 달아주면 전류단의 낮은 고주파 임피던스를 얻을수 있습니다.
1차 전원 회로 기판 작업 전후입니다.
전해 컨덴서들 교환,휴즈 4개 교환.
2차 전원 회로 작업 전후 사진입니다.
전해 컨덴서들이 거의 못쓸 상태입니다.이처럼 눈에 밟히는 것이 너무 많아서
부분 작업하는 것이 의미 없습니다.
프리 앰프 & 컨트롤 기판들 작업 사진입니다.
일단 접점들을 세척하고 회로 테스트를 해야 하는데
이 기기는 컨트롤 계통들이 구조상 외부 세척이 불가능 하기 때문에 이처럼 분해해서 세척을 해야 합니다.
볼륨 & 플렛 앰프 기판입니다.
사진중에 첫번째 사진의 터진 컨덴서가 보입니다.
옆에 컨덴서들도 같은 스펙에 비슷한 환경과 세월을 지나왔기 때문에
이것만 교환하면 안되겠지요.
초단에 fet를 쓰는데 경험상 이 시절 기기들은 불량이 생길 가능성이 크기 때문에
분해한 김에 fet & tr들을 모두 교채했습니다.대형기라서 작업한 김에 해두는 것이 좋습니다.

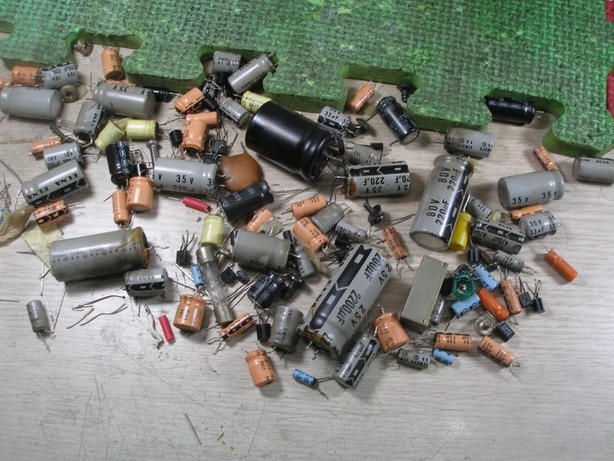

그외 전해 컨덴서류 모두 교환.오디오용 전해,삼화 105도급 사용.
톤 앰프 기판.역시 소신호 tr류 모두 교환,
이부분은 음질에 영향이 크기 때문에 전해 컨덴서류는 모두 오디오용 전해로 교환.
그외 컨트롤 기판들 스윗치 부분과 일부는 재납땜 했습니다.
작업비 상승을 고려해서 풀 오버홀은 하지 않았습니다.
포노 앰프 기판 작업 전후.
역시 소신호 tr류 모두 교환.전해 컨덴서류 모두 교환.
그외 기판 고정 플라스틱 핀이 경화되어 부서져서
기판 3개는 철재 스페이서 식으로 바꾸었습니다.
전원 릴레이인데 48볼트로 구할수 없는 형식이라서 접점 세척만 했습니다.
스피커 릴레이 & 보호 회로 기판.
릴레이는 역시 48볼트에 구할수없는 것이라서 접점 세척만 했습니다.
그외 전해 컨덴서류 모두 교환.일부 필름으로 교채.
파워 앰프 기판 전해 컨덴서류 모두 교채.
한쪽 채널이 바이어스가 너무 많아서 과열 작동 상태입니다.
그때문에 내부 컨덴서들이 고열로 수명이 짧아졌을수 있습니다.
모두 재조정 해놓았습니다.
튜너부 바리콘 세척.세척 건조를 반복해야 해서 시간이 많이 걸립니다.
이 튜너는 쿼드레처 검파 회로가 내장된 if ic를 사용합니다만
별도로 검파 선형성이 좋은 s-커브 검파 방식을 씁니다.
s 커브 검파는 선형성이 좋아서 디스토션 특성이 좋습니다.
검파 코일이 두개인데 좌측 작은 코일 2개는 mpx 입력 로우 페스 필터로
고급 옵션입니다.이쪽도 많이 틀어져 있네요.
스테레오가 되질 않는데 검파 코일이 아무리 동조점을 찾아도
반응이 없어서 시간이 많이 걸렸네요.
뮤트 회로를 고급기 식으로 릴레이를 사용하는데
핀 배열이 구할수없는 것이라서 떼내고 신품을 기판 밑에 별도로 선을 연결해서 달아놓았습니다.
튜너부 am 회로 제외 전해 컨덴서류 모두 교환.오디오용 전해,일부 필름 사용.
작업 후 스테레오 분리도 1khz 50db를 얻었습니다.매우 좋습니다.
스테레오 디스토션 1khz 0.06% 까지 얻었습니다.역시 매우 좋네요.
기기가 대형기라서 뒤집기 작업이 고역입니다.
전면 패널은 우드가 있어서 물세척은 하지 않고 노브류만 했습니다.
*작업 내역
*전원부
-전원 스윗치 수리.
-전원 릴레이 회로 수리.
-파워 앰프 전력단 22,000uf 컨덴서 2개 교환 & 고정 러그 작업.
-고역 임피던스 보상용 필름 컨덴서 장착.
-1 & 2차 전원 회로 전해 컨덴서류 모두 교환.삼화 105도급,오디오용 전해 사용.
-휴즈 4개 교환.
*튜너부
-바리콘 세척
-하이 & 로우 밴드 눈금 편차 최소화.
-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.
-감도 대폭 향상.
-검파 코일 2개 수리.
-쿼드레처 & s 커브 검파 코일,if 출력 로우 페스 필터,mpx v.c.o 정밀 최적화.
-스테레오 디스토션 1khz 0.06% 까지 얻음.
-스테레오 분리도 1khz 50.5db 까지 얻음.
-am 회로 제외 전해 컨덴서류 모두 교채.오디오용 전해,일부 필름 사용.
-릴레이 교환.
*파워 앰프
-전해 컨덴서류 모두 교환.오디오용 전해,삼화 105도급 사용.
-연결 커넥터 세척.
-옵셋 & 바이어스 조정,
*프리 앰프
-fet 2개,tr 16개 교환.
-전해 컨덴서류 오디오용 전해로 교환.일부 삼화 105도급 사용.
*포노 앰프
-tr 10개 교환.
-전해 컨덴서류 모두 교환.오디오용 전해,삼화 105도급 사용.
*그외
-스피커 릴레이 회로 기판 전해 컨덴서류 모두 교환.
-기판 3개 금속 스페이서로 고정.
-컨트롤류 모두 세척.
-스케일창 분해 청소
작업비는 기판들을 모두 재납땜 하지 않고 반고정 저항류 교환등 작업을 생략해서
절충 작업을 해서 27만원 청구드립니다.
기기가 대형기라서 혹시라도 다시 들려주시지 않게끔 장시간 테스트 완료 했습니다.
편하신 시간에 들려주세요.아직 잠을 못잤습니다만 수면 시간이 불규칙해서
혹시 벨을 눌러도 기척이 없으면 반복해서 눌러주세요.
좋은 하루되세요.
