저도 웹에서만 보고 모르는 귀한 기종인데 수신 불량,스테레오 불량등으로 입고주셨습니다.
그전에 if & mpx ic를 손본 흔적이 있는데 다른 부위 고장입니다.
아나로그 바리콘 선국이지만 디지틀 튜닝 방식을 지원하는데
디지틀 표기만 지원되는 것이 아니라 상시 쿼츠 락 기능이 지원됩니다.
그외 회로는 평범한 편인데 이 튜너는 아주 희귀한 기능이 있는데
와이드 & 네로우 밴드 선택이 필터만 바뀌는 것이 아니라
검파 방식까지 바뀌는 재미있는 방식입니다.
와이드 밴드는 if 필터가 6폴 코일형 필터+s 커브 검파 방식이고
네로우 밴드는 if 필터가 세라믹 필터 4개 + 쿼드레처 검파 방식으로 선택됩니다.
아마 이런 튜너는 유일할듯 싶네요.
그전에 if & mpx ic를 재납땜이 아니라 떼어내서 다시 붙힌 흔적이 있습니다.
고장 원인은 좌측의 tr2개와 세라믹 필터 1개,네로우 밴드용 if 앰프 ic가 나갔습니다.
우측 세라믹 필터 3개는 그 시절 제조 품질상 특성이 좋지 않아서 모두 탈거했습니다.
이리 많이 부품들이 나갈수 있을까,추리를 해보니 아마 원인은 바리콘 쉴드 커버 고정이
기판 밑면에 두개의 철재 보강재로 고정이 되는데 이것이 풀려서 기판 밑면 커버 쪽만
고정되어서 기판 내부에서 돌아다니면서 회로를 숏트시킨것 같습니다.
tr 2개는 믹서 코일 출력 쪽 if amp 초단 증폭 tr로 여기서 증폭후
와이드& 네로우 밴드 앰프로 가기 때문에 와이드 & 네로우 앰프가 별도 분리되어 있지만
신호가 안들어가는 것입니다.
문제가 네로우 밴드용 앰프 ic인데 사진의 la1222는 내부에 2단 차동 앰프가 내장된
고이득 앰프인데 시장에서 구할수가 없습니다.비슷한 if amp ic가 있습니다만
형식이 다르고 1단 앰프라서 이득이 크게 떨어집니다.
할수없이 별도 회로를 깔아서 와이드 밴드외 이득을 맞추어 설치했습니다.
시그널 미터는 네로우 밴드용 ic에서 검출하기 때문에
와이드 & 네로우 밴드 앰프 이득을 잘 맞추어야 하는데 출고시
앰프 이득이 너무 높아서 애를 먹었습니다.
검파 회로인데 위쪽이 와이드 밴드 필터 & s검파 회로이고 아래 쪽이 네로우 밴드 필터 & 쿼드레처 검파 회로입니다.
조정도 각기 따로 해주어야 합니다.if 필터 방식이 코일 & s 커브 검파 회로는
선형성이 좋아서 좋은 왜율을 얻을수 있습니다.
그러나 작업후 네로우 & 쿼드 검파 회로도 필터 조합이 좋아서 성능은 거의 같게끔 얻었습니다.
예전 미주지역 ul 전원 규격 기기로 사진처럼 전원 인입 측에서 세시로 그라운드되는
고저항이 달려 있습니다.국내 전원 규격으로 쓰면 세시를 만지면 미약하게 감전될수 있어서
컷트해놓았습니다.이 기기와 인터선으로 연결된 모든 기기들에도 같은 현상이 나게 됩니다.
전해 컨덴서류 모두 교환.오디오용 전해,필름,삼화 wb급,삼영 lxv급,그외 삼화 105도급 사용.
사진은 전해 컨덴서가 얼마 없어 보이는데 상당히 많습니다.

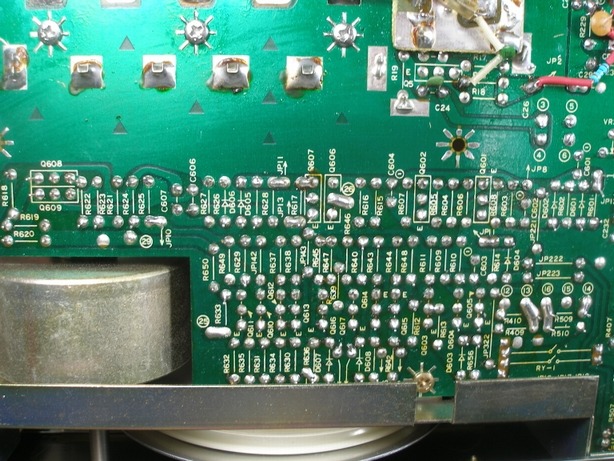

이 튜너는 기판 납땜이 좋지 않아서 모두 재납땜 했습니다.
이 튜너는 기판 납땜이 좋지 않아서 모두 재납땜 했습니다.
전구는 가진 것이 있습니다만 그냥 두었습니다.
시중의 휴즈형 전구 품질이 좋지 않아서 정격은 같아도 금방 나갈수 있습니다.
*작업 내역
-하이 밴드 108mzh & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.
-4련 rf 밴드 필터 정밀 최적화.
-주파수 카운터 & 쿼츠락 정밀 최적화.
-if amp tr 2개 & 네로우 밴드 필터 3개 교환.
-네로우 밴드 앰프 2단으로 별도 작업 설치.
-스테레오 디스토션 1khz wide band 0.10% & 네로우 밴드 자료는 사진을 찍었는데
안나왔네요.와이드 밴드와 거의 같은데 조금 좋습니다.
-스테레오 분리도 1khz 와이드 밴드 29.5db & 네로우 밴드 29.7db 까지 얻음
-전해 컨덴서류 모두 교환.오디오용 전해,필름,삼화 wb급,삼영 lxv,삼화 105도급 사용.
-기판 모두 재납땜.
편하신 시간에 들려주세요.좋은 하루되세요.
