앞서 작업 문의를 주셨습니다만 917은 제가 작업치 않아서 안한다고 양해를 구했습니다만
지난 달에 돈이 급해서 다른 917을 작업하던 차에 같이 의뢰를 주셨습니다.
연이어 917 3대를 작업했는데 덕분에 개업이래 큰 수입이 되어서 급한 돈을
한달 또 미룰수 있게 되었습니다.
이런 기기들은 며칠씩 작업을 해야 하는데 내부가 다른 기기들에 비해
10배 복잡해서 자칫 작업 변수에 걸리면 일주일,열흘,더 길어질수 있습니다.
고장은 아니여도 어중간하게 왜율,분리도가 좋지 않다거나 한쪽 채널이 떨어지거나,
감도가 어중간하게 평균에 약간 못미친다거나,if 특성이 애매하거나등
하면 다른 기기들에 비해 몇배 시간이 더 들수 있습니다.
게다가 귀하고 없는 부품이 문제이면 난감하고 특히 이 917 경우는
ddl 기판에 mc1496 ic 경우 핵심적인 부품인데 자칫 나가면 구할수 없어서 끝장입니다.
ddl 안되는 917이면 가치가 없고 기기 값이 비싸서 제 형편에 변상하면 쫄딱 망합니다.
예전에 우허 750 작업 완료해서 현관에 쌓아 두었다가 떨어져 패널 모서리가 찍혀
55만원 변상해준 적이 있습니다.
멕킨 튜너도 전구 갈려고 앞 패널 떼다가 유리 필름이 벗겨져
패널 값 절반입니다만 18만원인가 물어준적 있구요.
멕킨 경우는 누가 떼더라도 패널 떼는 순간 벗겨지는 것이였습니다.
피셔 리시버도 기계식 튜닝 플라스틱 트리머 만지면 과자처럼 부서집니다.
요즘엔 마란츠등 빈티지 리시버들 가격이 올라서 걱정입니다만
리시버들 경우 그나마 일이 많은 기기들인데 안할수도 없고,작업 리스크가 큽니다.
어떨 땐 두달동안 일이 한건도 없어서 게시판 들어오기도 싫고
그럴때 917 의뢰가 들어와서 한적이 있습니다만 역시나 작업이 힘듭니다.
917은 국내에 몇대 없습니다만 이 기기를 끝으로
여생에 더이상 작업은 없을 것 같네요.각설드리고,
앞서 *님 917과 작업 사양이 거의 같아서 일부 글들은
*님 작업 보고에서 복사해서 올리오니 양해 구합니다.
작업 보고를 안보시는 분들도 많아서 혹시 나중에 문제가 될수 있어서
늘 중복되는 내용들도 똑같이 올려 드리고 있습니다.

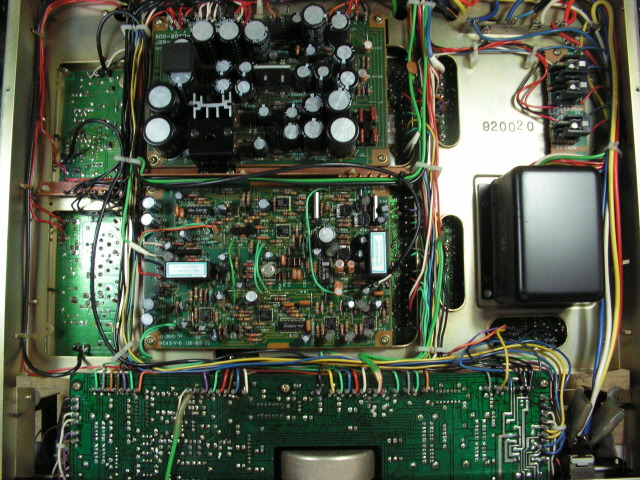

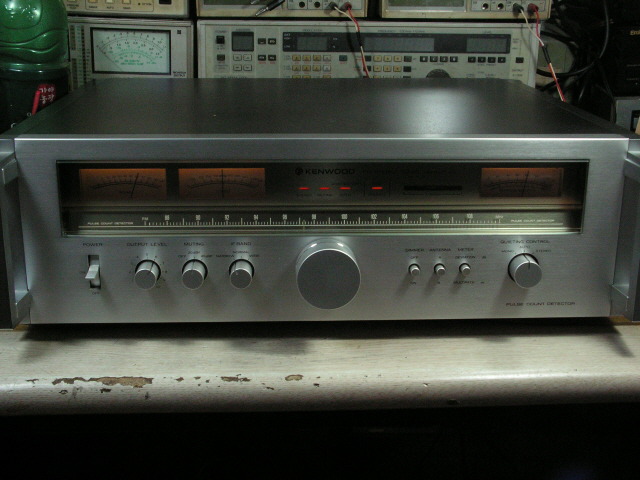

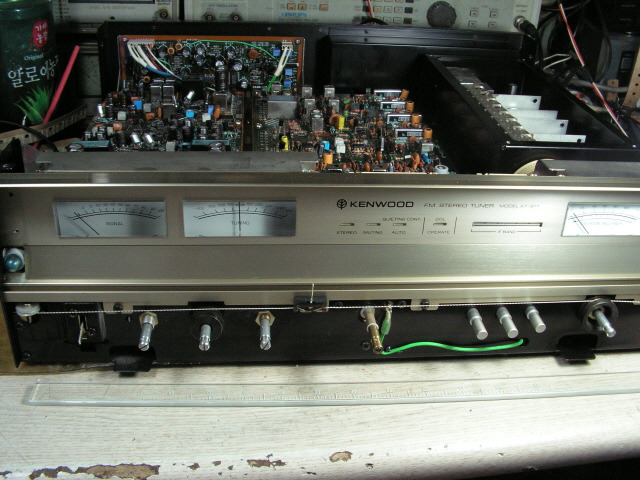

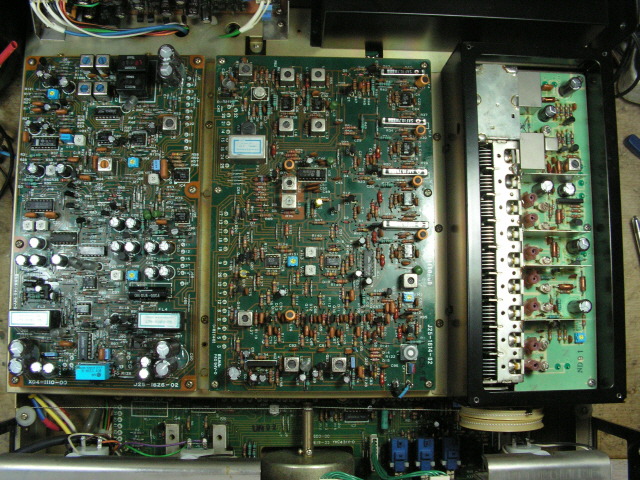

작업전 사진들인데 917은 9련 바리콘에 rf 밴드 필터로 7련,발진 회로용으로 2련을 사용하는데
1차 발진 주파수를 다시 2차 동조하는 식으로 밸런스 브릿지식 믹서가 추가되어
이른바 스퓨리어스,이미지,if 주파수 제거비가 좋게 됩니다.
프론트앤드 전원도 rf 앰프,발진,믹서 회로가 모두 분리되어 있고
발진,믹서 전원은 주정전압 전원에서 얻은 전원을 이쪽 기판에서
별도 tr식 리플 필터,발진 회로 전원은 op amp ic 보정 정전압 회로로
전원 변동의 의한 발진 주파수 틀어짐을 줄이는 식입니다.
917은 발진 회로가 밀봉되어 있어서 내부 발진 코일을 조정할수 없는데
발진 대역이 좁거나 넓을 경우 주파수 표기가 낮고 높은 표기 차가 커져서
코일 조정이 필요할 경우 실드 커버를 떼내고 코일 조정을 해주어야 합니다.
917은 메뉴얼에는 95mhz 중심 주파수에 발진 회로 트리머만 조정해서 맞추게끔 되어 있는데
주파수 표기 편차가 클 경우 실드 커버를 떼내고 표기 편차를 줄일수 있습니다.
그러나 편차가 크지 않아서 그냥 두었습니다.
if 필터,앰프,시그널,멀티페스 앰프 기판으로 if 필터가 역대 튜너중에 유일하게
가장 이상적인 saw 필터가 들어갑니다.
코일식 필터는 선형성,왜율은 좋지만 이른바 -3db 대역이 넓고 감쇠도가 떨어지고
90년대 대부분 튜너들이 쓰는 세라믹 필터는 반대의 경우인데
saw 필터 경우는 두가지 장점을 모두 얻을수 있습니다.
그러나 잘 살펴보면 소우 필터 역시 코일 필터만큼의 저왜율 특성은 안되고
세라믹 필터 보다는 왜율이 작은 특성 같습니다.
이 if 필터,증폭 계통에서의 왜율 특성이 전체 왜율에 매우 큰 영향을 줍니다.
와이드 밴드에서는 세라믹1개+코일1개+소우 필터 1개,
노멀 밴드는 와이드 밴드+소우필터1개,네로우 밴드는 노멀밴드에 또 소우 필터 2개가 추가됩니다.
시그널 미터는 4단 로그 스케일 앰프로 실입력 표기가 지원되고
낮고 높은 표기 오차 보정이 지원됩니다.
멀티페스 앰프도 2단 코일 동조식 입니다.

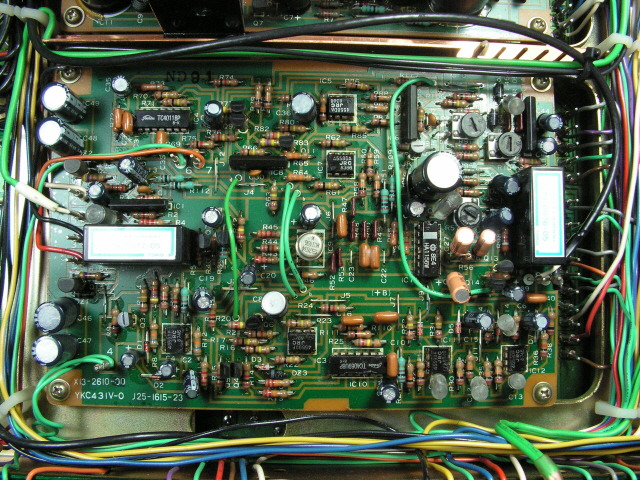

스테레오 분리를 하는 mpx 기판으로 ic 10개에 호화 구성입니다.
기존 방식과 달리 별도로 짧고 강한 38khz 펄스 신호를 만들어서
mos fet 푸시풀 버퍼로 스위칭하는 방식으로
뽑기에 따라 분리도 60db 이상도 가능합니다.
19khz 파일럿 신호 제거 기능,mpx 출력이 38khz 신호 잔류가 적어서
왜율이 좋습니다.
출력단 앰프도 차동 입력에 푸시풀 방식.
전원단이 7계통 정전압 회로로 op amp ic 보정 방식으로 정전압,임피던스 특성이 좋은 형식입니다.
전원단만 웬만한 고급 앰프보다 좋습니다.
켄우드 호칭 이른바 ddl 튜닝 기판으로 검파 출력에서 왜율을 검출해서
발진 주파수를 보정하는 방식으로 아나로그 튜너 말년에 나온 쿼츠락,서보락보다 우수한 방식입니다.
디지틀 튜닝 방식은 이른바 pll 보정으로 틀어지지 않지만
튜닝 주파수 스탭이 100khz,50khz,하한도 25khz여서 세라믹 필터들의 옵셋,
if 필터와 앰프에 의한 위상 지연 보정은 안되는데
이 방식은 왜율 검출 보정식이여서 가장 좋은 방식이라 볼수 있습니다.
아나로그 말년에 고급 사양이였던 쿼츠 락 방식도 쿼츠로 기준 주파수만
정확할뿐 if 필터,출력단 왜곡은 보정이 안됩니다.
이 튜너는 튜닝후 ddl 램프만 켜지면 튜닝은 끝,입니다.
튜닝 미터는 그냥 튜닝 편의용이고 튜닝 미터 편차와 음질은 상관없습니다.
그러나 튜닝 미터가 크게 틀어지면 튜닝 미터 ic에서 ddl 오프 신호를
주기 때문에 튜닝 미터도 잘 맞추어주어야 합니다.

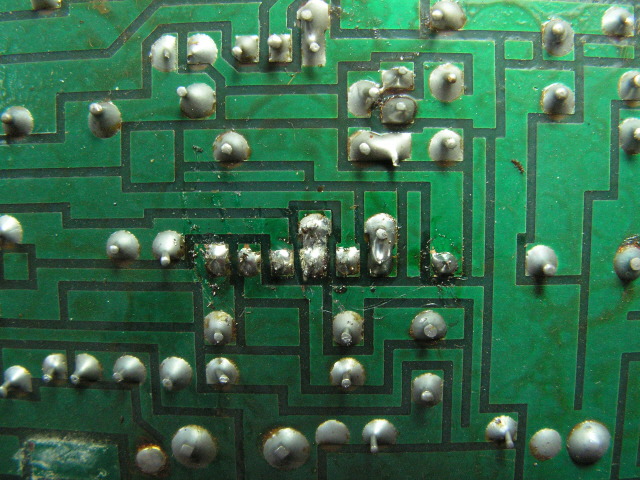

이 기기는 많은 ic들이 재납땜이 아니라 떼었다 다시 붙힌 흔적이 있습니다.
유럽 버전 917인데 디엠퍼시스가 유럽 규격 50us로 되어 있어서 국내 규격인 75us로 변경했습니다.
디엠퍼시스는 저역 보상 회로로 청감에 가장 민감한 2.1khz-3.1khz(50us-75us) 대역을 중심으로
저역 보상을 해서 조금만 달라도 고음 저음 음색이 크게 변합니다.
그레픽 이큐를 1khz-3khz 대역을 증감해보면 그 차이를 알수 있는데 이 구간을 올리면
고음 저음 감소,내리면 고음 저음 증가 현상이 되는데 이것은 사람의 귀가 3khz 전후
중음역대에 가장 민감해서 조금만 증감해도 다른 대역은 묻혀서 작게 들리게 됩니다.
이것은 앰프에 달린 라우드니스 기능,회로와 같은 원리로 라우드니스 스위치는
청감상 고음 저음이 증가하지만 실제는 고음 저음 신호 레벨은 입력 레벨 그대로이고
기존 신호에서 중음역대 게인만 미리 줄여서 고음 저음 증가를 얻습니다.
플레처 먼슨 그래프의 원리로 중음역대 변화는 고음 저음 증가 감소를 줍니다.

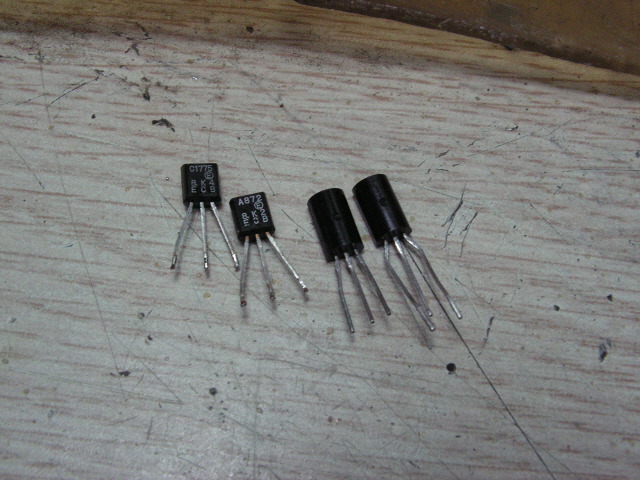

초단 앰프 푸시풀 버퍼 tr인데 쟂빛으로 열화되어서 교환했습니다.
주파수 차단 200mhz,내부 용량 1.8pf의 고성능 tr로 교환했습니다.
이 tr은 오리지널은 구할수없는데 짝퉁도 이베이에서 개당 5천원 정도 합니다.

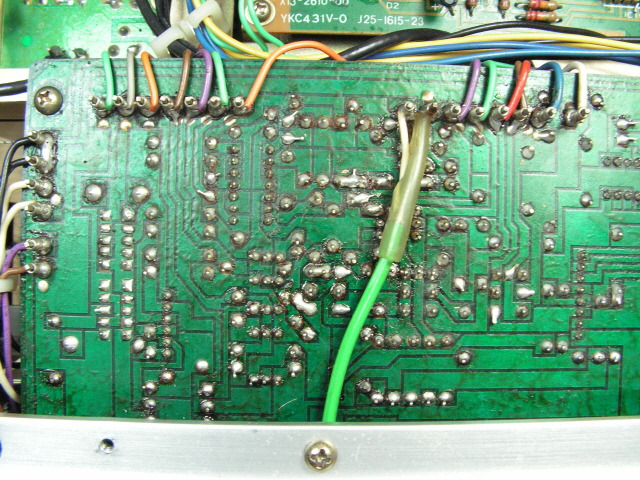

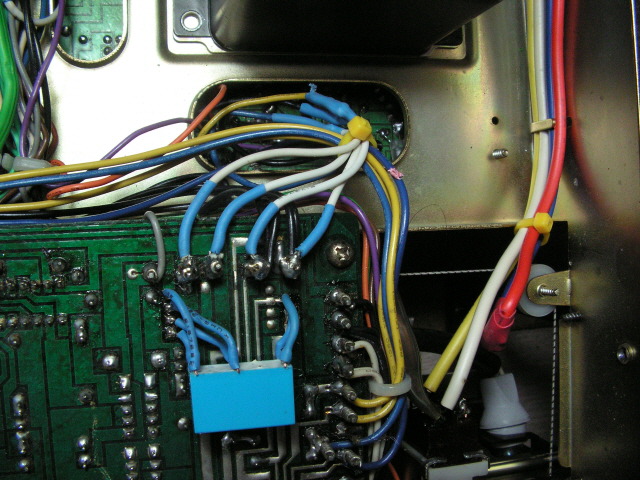

mpx 기판을 뒤집으려면 일부 배선을 연장해주어야 완전히 뒤집어 집니다.
그냥 좁은 틈으로 작업을 하면 작업 완성도도 떨어지고 배선이 손상됩니다.
이 튜너는 다른 917과 기판들이 얼핏 비슷해보여도 기판 프린트,부품 배치가 다릅니다.
출력단 앰프 nfb 케페시터가 다른 917은 10pf가 들어가는데 이 튜너는 100pf가 들어갑니다.
기판 밑에 추가 부품들도 다릅니다.
릴레이 2개 교환.
이 튜너는 mpx 입출력 커플링 케페시터를 무려 470uf 대용량 무극성을 사용합니다.
용량이 커질수록 전대역 임피던스가 작아져 신호 손실이 없기 때문에 이렇게 쓴것인데
너무 용량이 크면 충전 시간이 길어져 회로 연결,작동시 큰 팝음이 납니다.
그런 단점을 보완하려고 33uf 소용량 커플링을 릴레이와 연결해서
튜닝,컨트롤 작동시 충방전 팝음을 우회합니다.
이 튜너는 전해 케페시터가 그시절 고급 로우 esr 케페시터가 들어가는데
측정해보면 1khz 등가저항 esr이 0.3-0.6옴 정도로 아직 좋습니다.
북미버전 917은 0.2옴대가 나왔는데 이 튜너는 조금 높습니다.

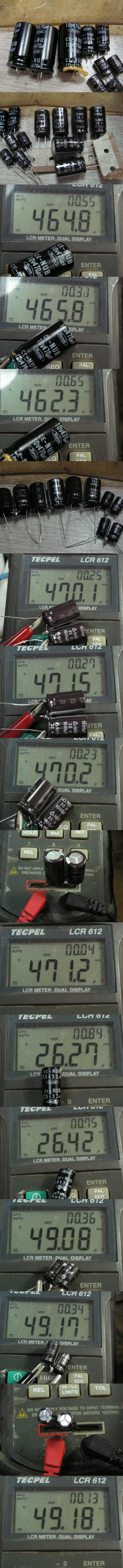

제가 쓰는 삼영 nxb 1,000uf 두개로 무극성을 만들어 달았는데
사진처럼 esr이 0.2옴 대에 테스터 소켓에 연결을 하면 0.04옴,
거의 소켓 접점 저항 수준으로 작습니다.
이 튜너는 오디오 대역 회로에는 커플링이 이 케페시터 3개만 들어갑니다.
mpx 기판 전해 케페시터,반고정 저항 모두 교환.
기판 모두 재납땜 & 세척.

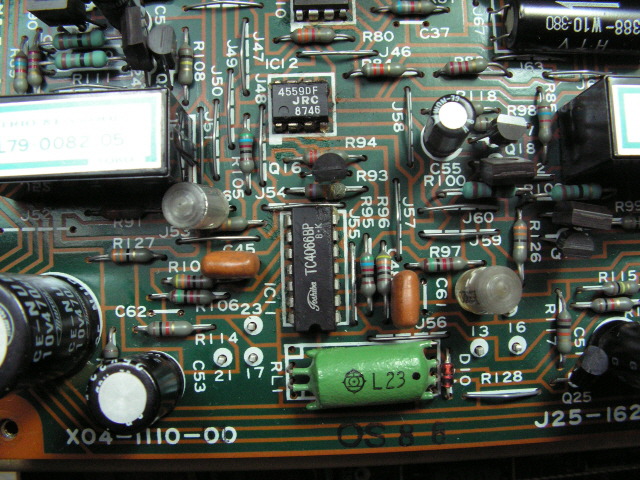

켄우드가 76년 최초로 튜너에 적용한 펄스 카운트 검파 회로 기판.
기존에 10.7mhz를 if 주파수로 코일,케페시터로 검파하던 방식과는 달리
10.7mhz if 주파수를 다시 1.96mhz로 크게 낮추어 주파수를 펄스로 변환 후에
직접 전압으로 바꾸는 방식으로 선형성이 좋아서 좋은 왜율을 얻을수 있습니다.
잡음은 주파수에 제곱으로 증가해서 펄스 주파수가 낮을수록 저잡음 검파가 되는데
나중에 펄스 검파 방식을 채용한 파이오니아 f120은 1.26mhz,
예전에 작업했던 럭스맨 117 경우는 807khz로 더 낮은데 잡음을 줄지만
낮은 주파수 편이로 인한 전압 변환이 떨어지는 단점이 있습니다.
그리고 기존 튜너의 고질적인 검파 코일 틀어짐으로 인한
왜율 증가,스테레오 아웃 등의 문제가 없습니다.
펄스 카운트 검파 기판 전해 케페시터 모두 교환.
기판 프린팅이 출력 커플링이 100uf 두개를 병렬로 쓰게끔 프린트 되어 있는데
출고시 100uf 1개로만 들어갑니다.47uf를 추가 했습니다.

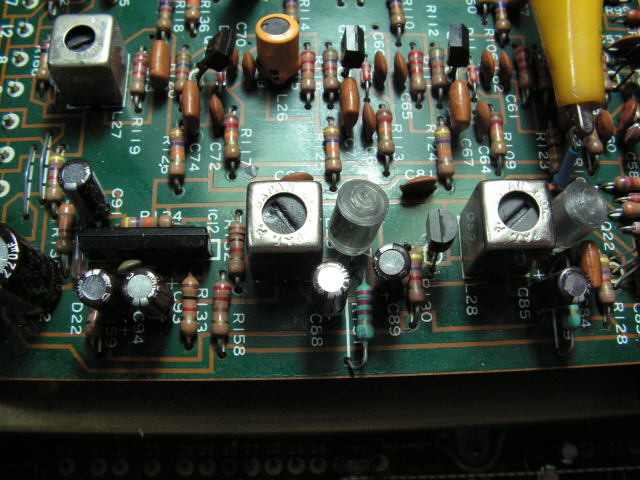

튜닝 미터용 검파 코일 분해 수리.
이 코일은 내부 케페시터가 온도 보상형이지만 시간에 따른 용량 변화,감소가 큽니다.
이 기기는 열이 많은 편이여서 온도 보상형 케페시터를 사용해야 하는데
시중에서 구할수 있는 세라믹,적층 세라믹 케페시터들은 온도 변화에
용량 변화가 일정한 c,npo 타입 밖에 없습니다.
예전에는 검파 코일 케페시터를 np220 rh 타입 세라믹을 ch 타입과
혼용해서 사용했는데 몇개 남지 않아서 중단한다고 공지에 올려드린 적이 있습니다.
작업 완료후 다른 917도 문제 생겨 다시 열어서 몇개 남은 rh 타입으로 바꿔드렸습니다.
내부 온도 상승이 크지 않은 튜너들은 ch타입을 작동 온도에 맞추어
조정하면 별 문제 없는데 부품이 없기 때문에 선택의 여지가 없습니다.
서비스 메뉴얼상 튜닝 센터 파형인데 텐드버그 3001등도 센터 조정 지침이 같습니다.
그밖에 많은 메이커들에서 지침으로 쓰는 방법입니다.
특히 세라믹 필터 경우 반드시 이렇게 해주어야 합니다.
오랜동안 숙달되어서 맞추고 보면 ddl과 튜닝과 0.0mv 까지 맞습니다.

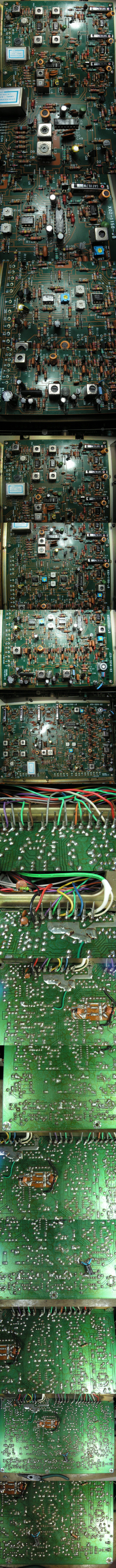

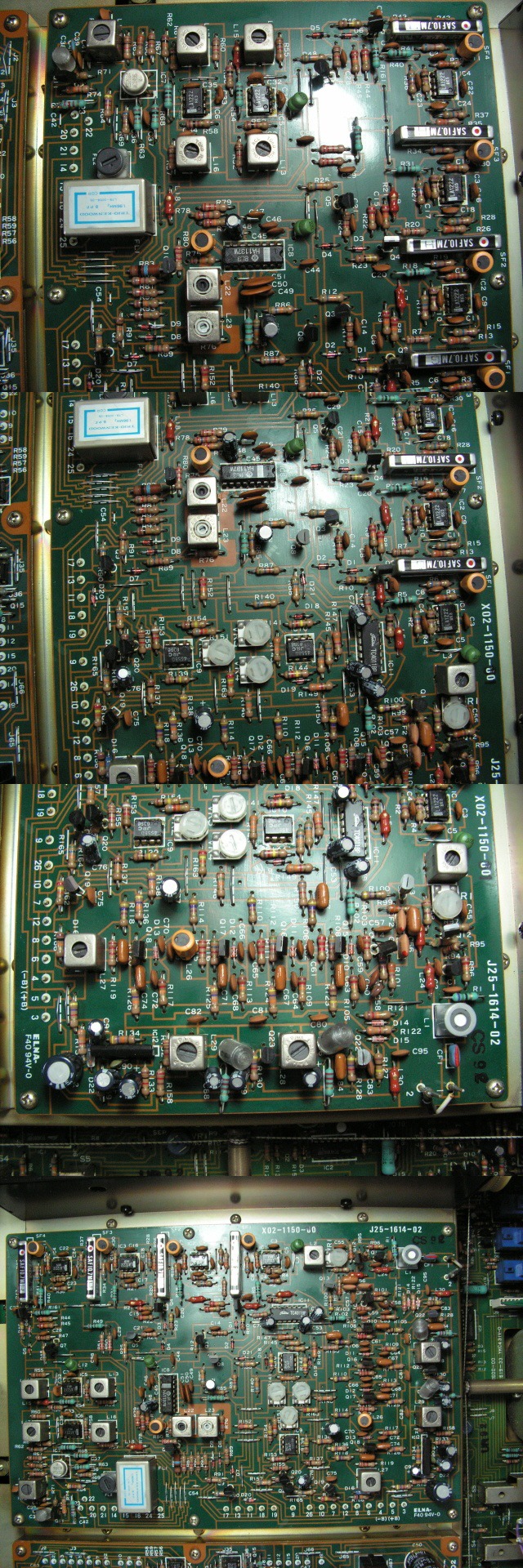

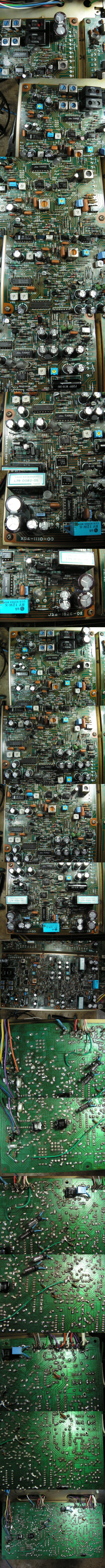

if 기판 전해 케페시터,반고정 저항 모두 교환.

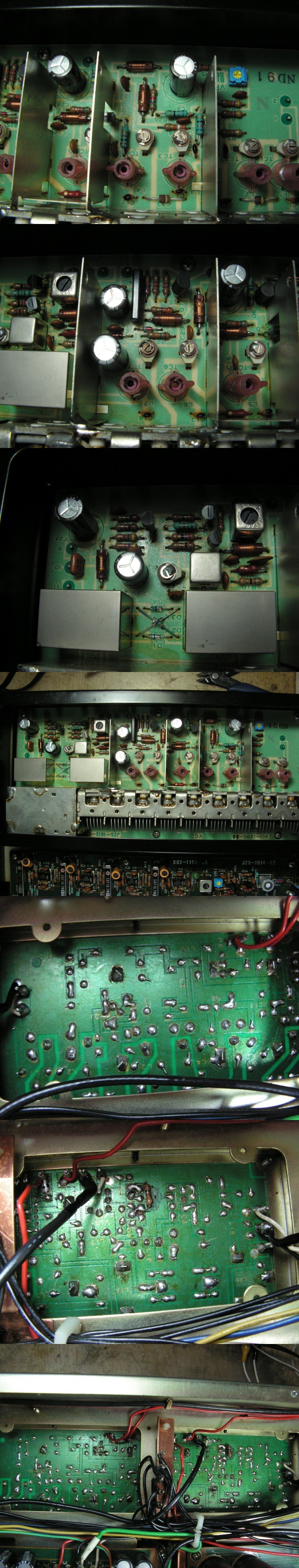

프론트엔드 기판 작업도 같습니다.
디커플링 케페시터,리플 필터 케페시터 2배 증량 교환.

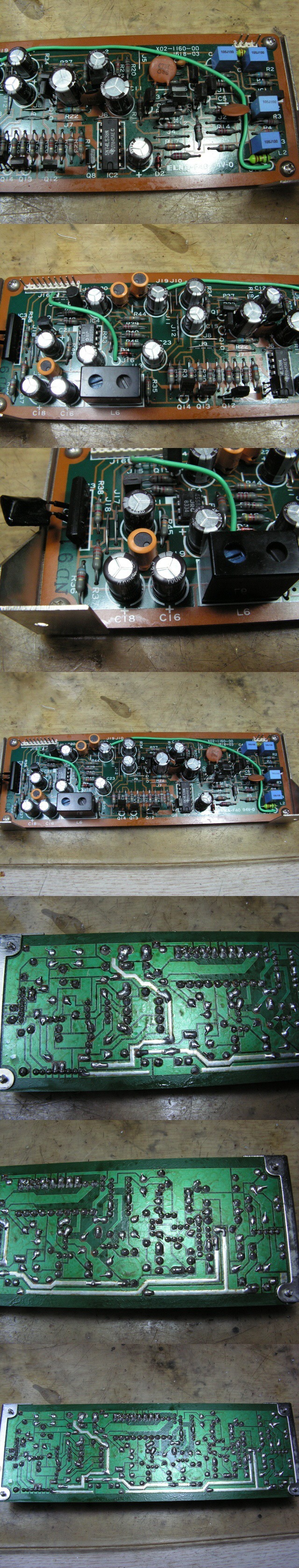

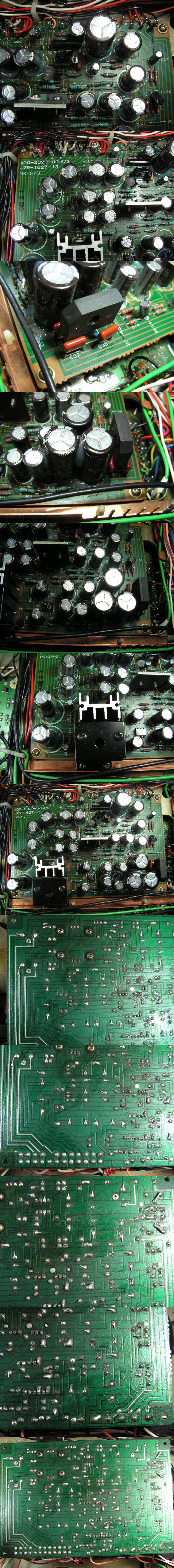

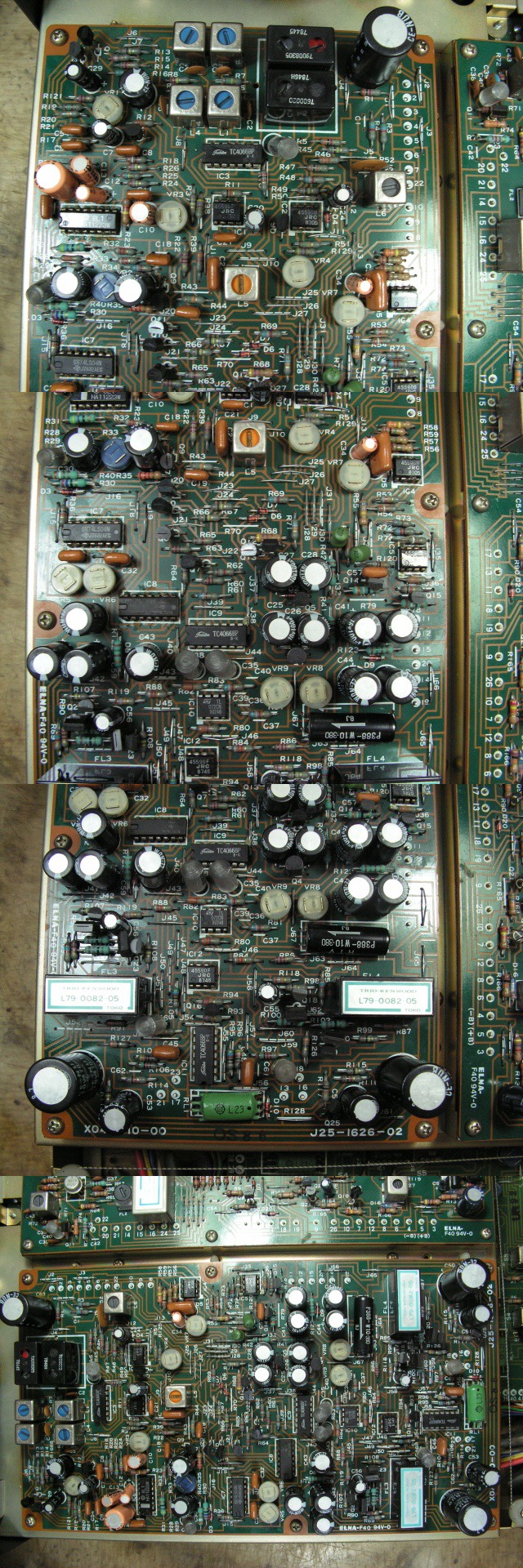

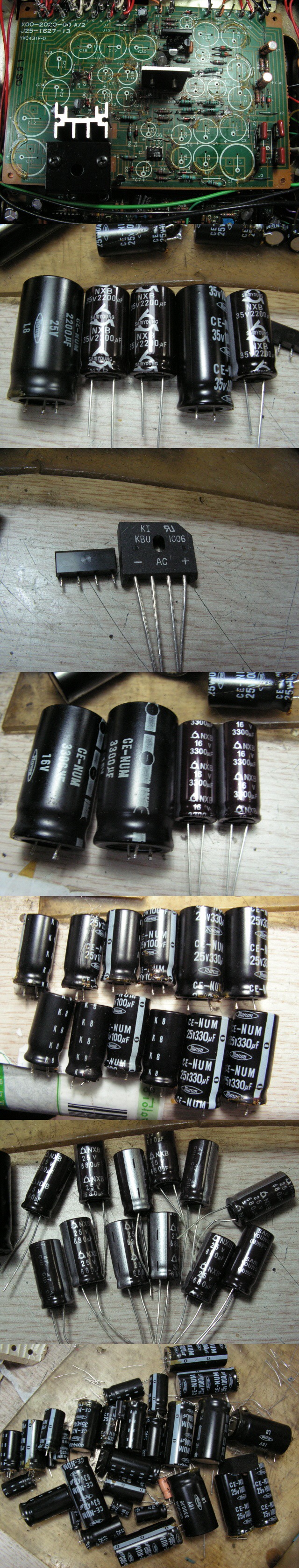

전원 기판 케페시터들인데 작업 사양이 *님 917과 같습니다.
1차 정류 케페시터는 +쪽이 출고시 2,200uf인데 2,200uf 두개를 병렬로 해서 4,400uf로,
-전원 1차 케페시터는 출고시 1,000uf인데 2,200uf로 증량 교환했습니다.
출고시 정류 다이오드 용량이 작아서 늘어난 케페시터 용량으로 전원 인가시
나갈수 있어서 대용량으로 교환했습니다.

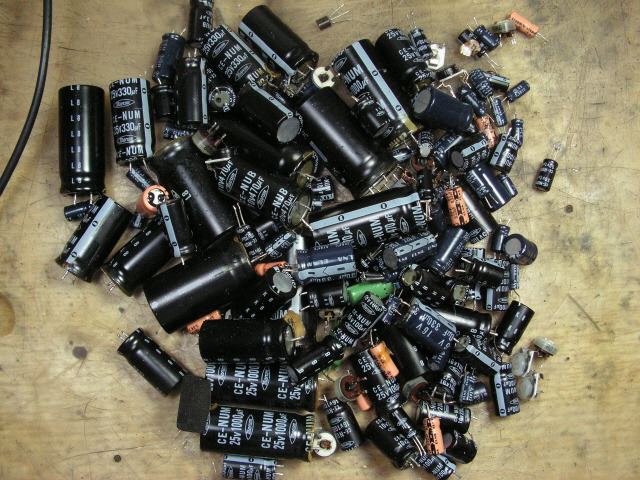

그외 리플 필터등 케페시터를 많게는 7배 증량 교환했습니다.
917은 전원 인가시 시간 지연 기능이 있어서 이쪽 케페시터 용량을
크게 써도 문제 없습니다.

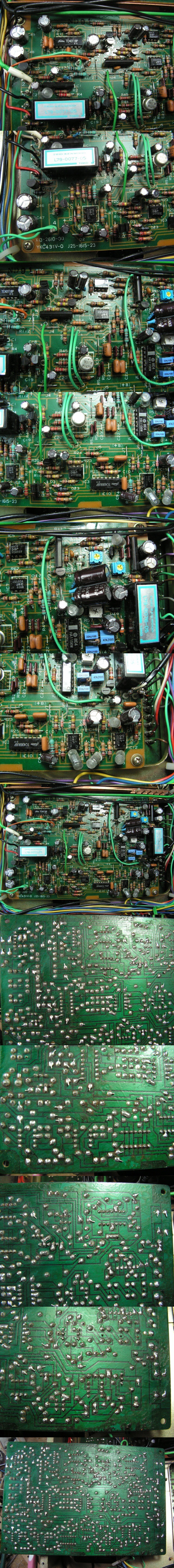

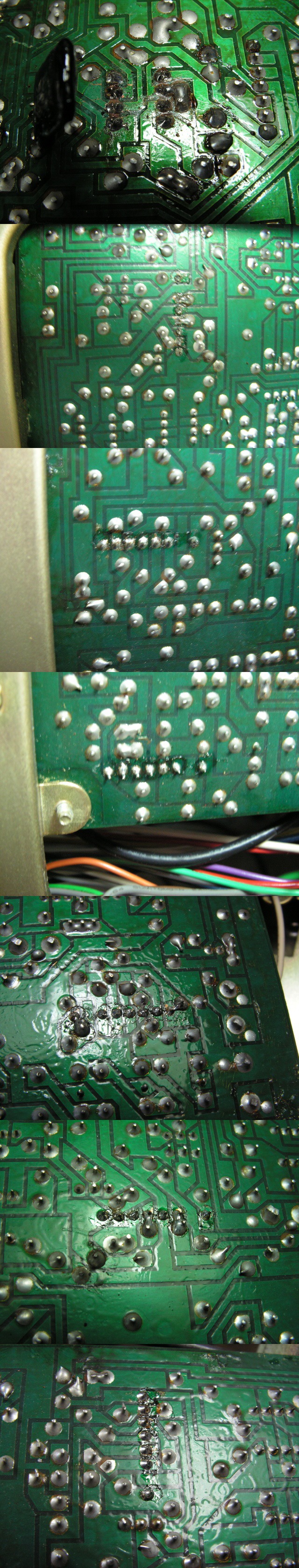

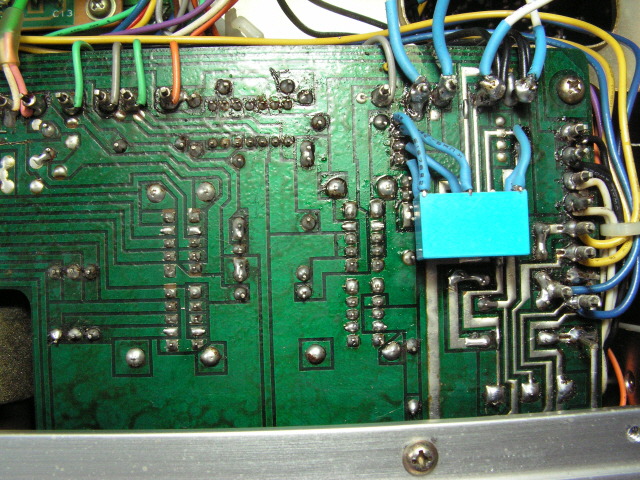

전원 기판 모두 재납땜 & 세척.
ddl 기판 작업 내용 같습니다.

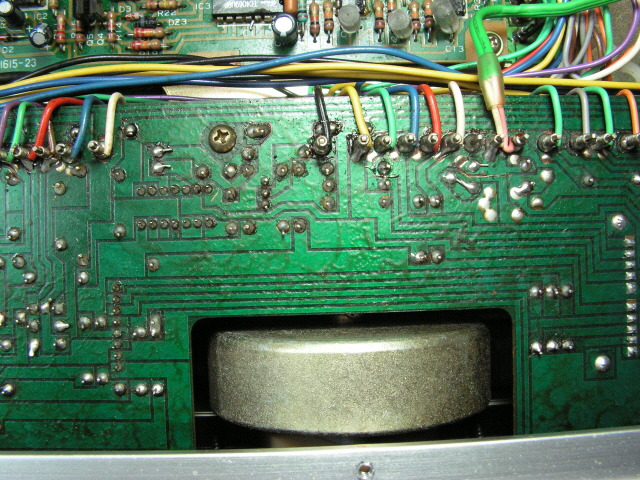

전면 컨트롤 기판인데 기판 위쪽 사진이 깜박 없습니다.
전해 케페시터,반고정 저항 모두 교환.
기판 모두 재납땜 & 세척.
작업후 세팅에서 멀티페스 쪽이 아웃인데 원인은 1차 코일 동조 케페시터 불량입니다.
fm 시그널 장비와 별도로 38khz 외부 시그널을 외부 변조해야 조정할수 있습니다.

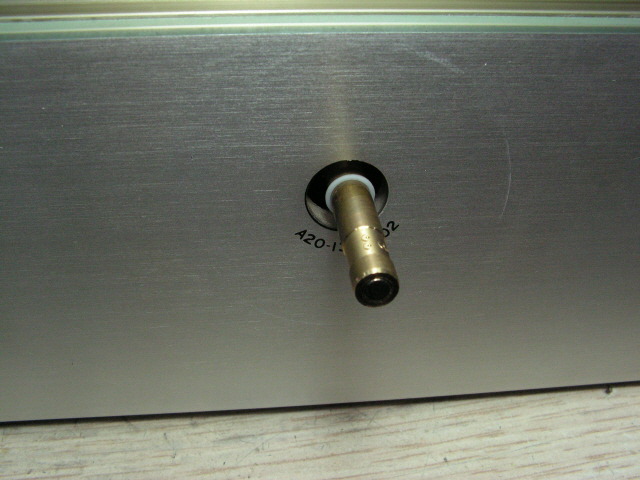

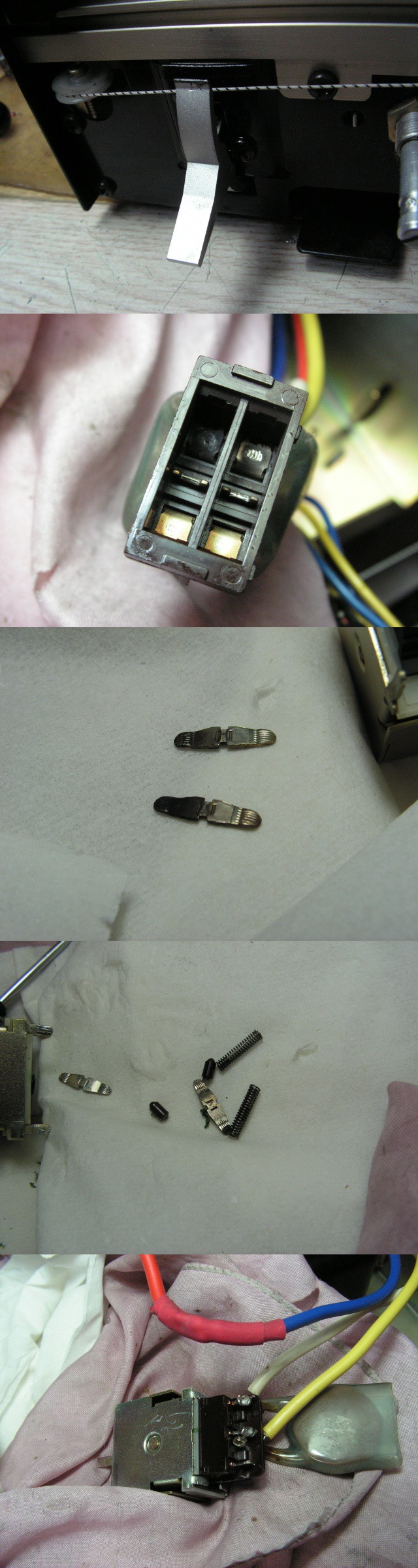

전원 스윗치가 불량인데 분해해서 고쳐보려고 이 스윗치 작업만 다섯 시간을 했습니다.
고정부,노브 쪽이 달라서 다른 스윗치 유용이 안됩니다.
포기하고 그냥 점프해서 전원 온 오프는 코드로 할수밖에 없구나,하다가
전원선 두개를 단속하는 방식인데 한쪽만 다행히 살려서 복구 했습니다.
겨우 조립하고 작동 몇번 해보면 내부 핀이 빠져서 다시 뜯고,
한쪽은 작은 핀이 날아가서 지금까지 행방불명 입니다.
스케일창 청소.

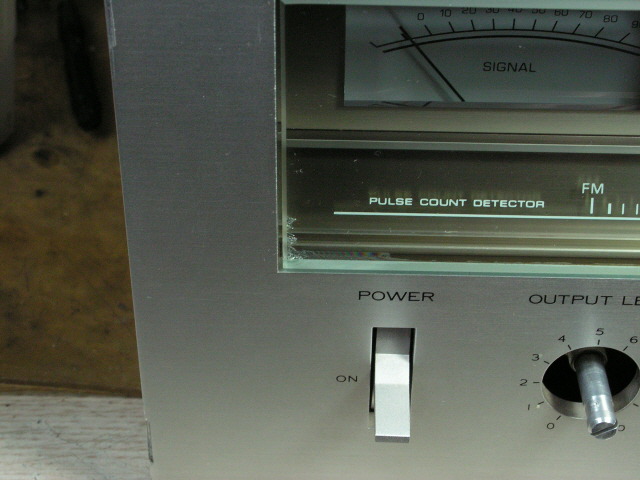

그전에 튜닝 노브가 패널을 긁은 흔적이 있는데 제가 한것이 아니오니 참고되세요.
작은 기스로도 민형사상 소송을 한다는 분들이 가끔 있어서 잘 올려드리고 있습니다.
유리 한쪽 끝 흠도 제가 한것이 아닙니다.
이 튜너는 창과 내부 스케일 판이 아크릴이 아니고 유리입니다.
닦다가 깨지는 날엔 전재산 보증금 천만원 빼야 합니다.

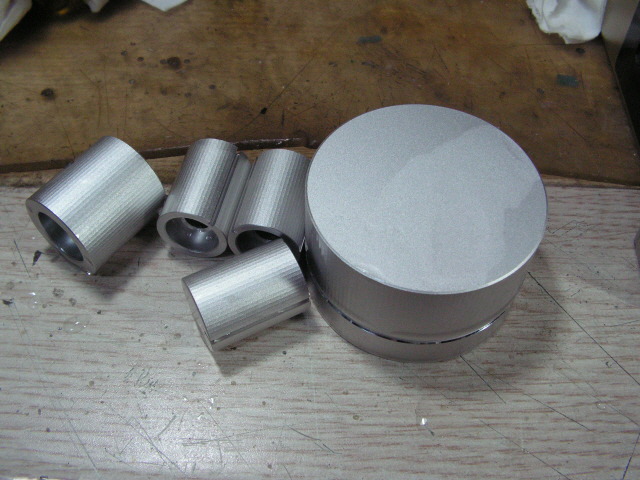

노브류 세척.

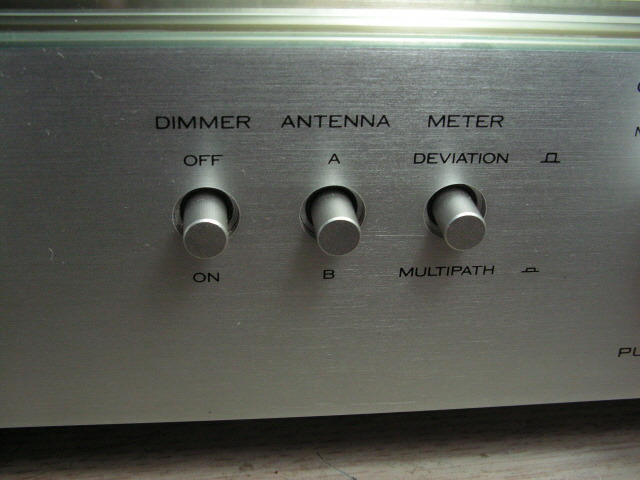

오셨을떄 말씀 드렸습니다만 안테나 a,b 선택 스윗치가 내부 파손으로 락이 안걸립니다.
스윗치가 다른 일제 기기들에도 많이 들어가는 타입인데 이 모델이 잘 망가집니다.
*그외 작업 내역.
-서비스 메뉴얼 항목 모두 체크아웃.
이 기기는 fm 시그널 장비외에 별도 시그널 장비로 외부 모듈레이션을 해야 합니다.
시그널 미터 조정 하한 상한도 한 다섯번은 왔다갔다를 해야 맞습니다.
그나마도 하루지나면 미터 내부 스프링 문제인지 눈금 차이가 조금 납니다.
디비에이션 미터도 그렇습니다.
-스테레오 왜율 1khz 좌우 와이드 밴드 0.048%,노멀 밴드 0.046-0.048%,
네로우 밴드 0.062-0.07% 이하 까지 얻음.
-스테레오 분리도 1khz 좌우 와이드 밴드 58-62db,노멀 밴드 57-58db,
네로우 밴드 51-58db 이상.나쁜 쪽에 주고 받음.
잘 사용하시고 혹 문제있으면 말씀주세요^^
