파이오니아 리시버 SX828 (2010년 11월) 일반

fm 불량등으로 입고주셨는데 기기가 중증입니다.스테레오가 안되는 것이 아니라

rf 프론트엔드 전원등이 그전 수리 이력에서 삭제되어 있네요.







프론트엔드 전원 선이 삭제되어 있는데 전원을 연결해보니 프론트엔드 내에서

누설 전류로 숏트가 납니다.그 때문에 삭제한 것 같습니다.







일체형 프론트엔드는 분해 수리 하기가 힘들고 & 대부분 하지 않기 때문에

그전에 rf fet들을 교환해보려고 기판 위에서 좁은 틈 사이로 용케 교환이 되어 있네요.

그러나 작동하지 않습니다.







특별히 프론트엔드를 분해 수리 했습니다.예전에는 2325등도 애써 분해 수리 했습니다만

여러 문제들로 일체형 프론트엔드는 분해수리 하지 않습니다.

링줄들도 걷어내야 하고 이 시절 일본 알프스 제조 일체식인데 구조상 분해 수리 부품이 아닙니다.

공업용 대용량 인두를 써도 납이 녹질 않아서 분해에 아주 애를 먹었습니다.

이 작업만 한나절을 했네요.







듀얼 게이트 fet 2개,싱글 fet 1개,발진 tr 신형으로 교환.

열은 김에 모두 교환했습니다.







그외 검파 코일은 코어가 없네요.그전에 감도&스테레오 불량 증세등을

고치려다가 튜너부는 완전히 뿌사 먹고 손놓은 것 같네요.







전원단 기판 전해 컨덴서들.거의 다 터진 상태입니다.

튜너부 외에 이 기기는 오버홀이 필요한 상태입니다만 절충해서 작업 했습니다.







전원 기판 작업 후.전해 컨덴서류 모두 교환.삼화 105도급 사용.







828은 튜너 출력이 포노 앰프를 거쳐서 연결됩니다.셀렉터에서 포노 앰프의 riaa 소자를

컷트하는 식인데 한쪽 채널 tr 불량으로 튜너 선택에서 팝음이 들어옵니다.

포노 앰프 tr6개 & 전해 컨덴서류 모두 교환.커플링은 오디오용 전해 사용.

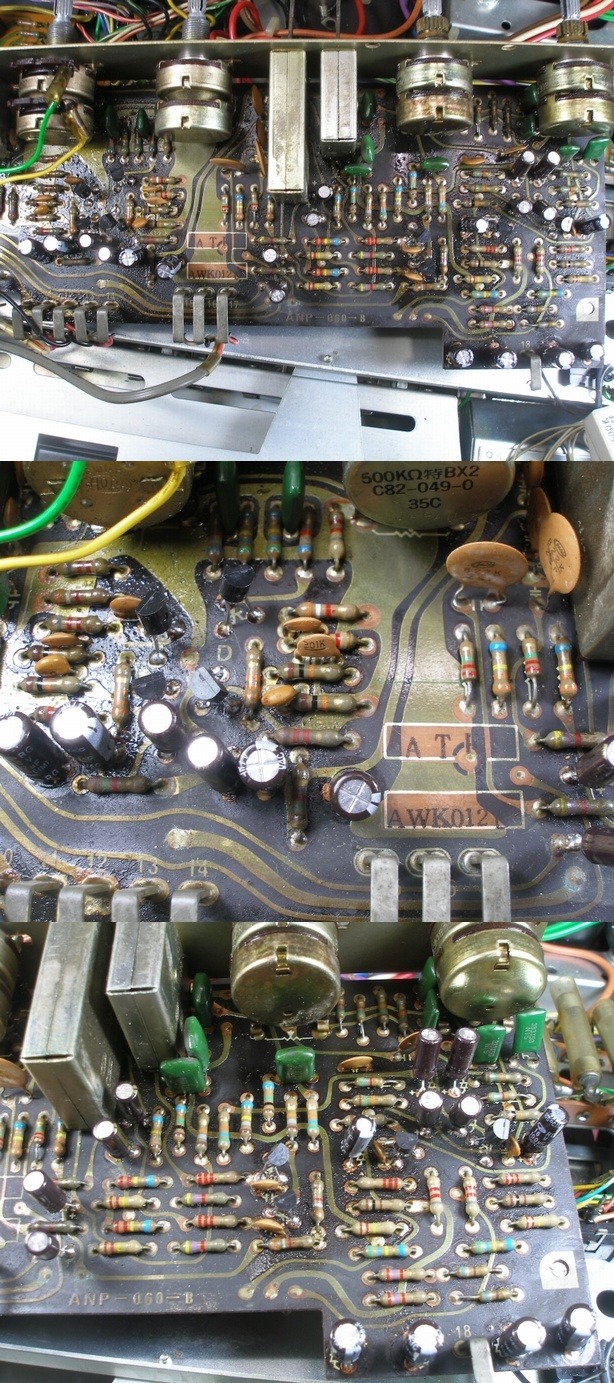

프리 앰프인데 fet 불량.파워 앰프 빼고 거의 불량입니다.

그전에 wd40을 너무 뿌려서 기판에 흘러있네요.







프리 앰프 작업후.

fet 2개,tr 6개 교환.전해 컨덴서류 모두 교환.커플링은 오디오용 전해 사용.

그외 삼화 105도급 사용.상하 이중 기판식이라서 작업 시간이 많이 걸립니다.







정확한 fm 튜닝 미터 동조 지점.튜닝 미터마다 오차가 있어서 사진을 올려드리고 있습니다.

늘 이 지점에 튜닝하세요.







*작업 내역

*튜너부

-프론트 엔드 분해 수리.rf fet 3개 & tr 1개 & 컨덴서 1개 교환.

-수리후 감도가 매우 좋네요.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98mhz 설정 & rf 게인 동일.

-링줄 & 스케일 눈금 재정렬.

-스테레오 디스토션 1khz 0.36% 까지 얻음.

-스테레오 분리도 1khz 47.8db 까지 얻음.



*포노 앰프부

-tr 6개 교환.전해 컨덴서류 모두 교환.



*프리 앰프부

-fet 2개,tr 6개,전해 컨덴서류 모두 교환.



*전원단 기판 전해 컨덴서류 모두 교환.



*파워 앰프부 옵셋 & 바이어스 조정.

-그외 스케일창 분해 청소.

-모든 컨트롤류 세척.



출고시 기기 윗면에 튜너 커버 & 기기 밑면에 포노 앰프 커버가 있습니다만

모두 분실되어 있네요.별 문제는 없사오니 참고되시구요.



그외 파워 앰프부 기판 탈거 점점 & 전구류등은 작업량 & 작업비 절충등으로

작업하지 않았사오니 참고되시구요.



튜너부가 복구 불가 상태입니다만 리시버가 튜너가 타이틀인지라 나름 배려해드렸습니다.

편하신 시간에 들려주세요.좋은 하루되세요.
