켄우드 리시버 KR7600 (2019년 4월) 일반 리캡

작업 보고가 늦어져 죄송합니다^^

기기는 별 문제는 없는데 리캡 작업으로 입고주셨습니다.







7600은 파워 앰프 케페시터를 교환하려면 요즘 케페시터 규격으로는

기존 러그식 고정이 안되어서 기판으로 달아 주어야 합니다.



출고시 12,000uf를 15,000uf로 증량 교환.







파워 앰프 케페시터 교환 작업만 한나절이 걸립니다.

고역 임피던스 보상용 필름 케페시터 병렬 장착.

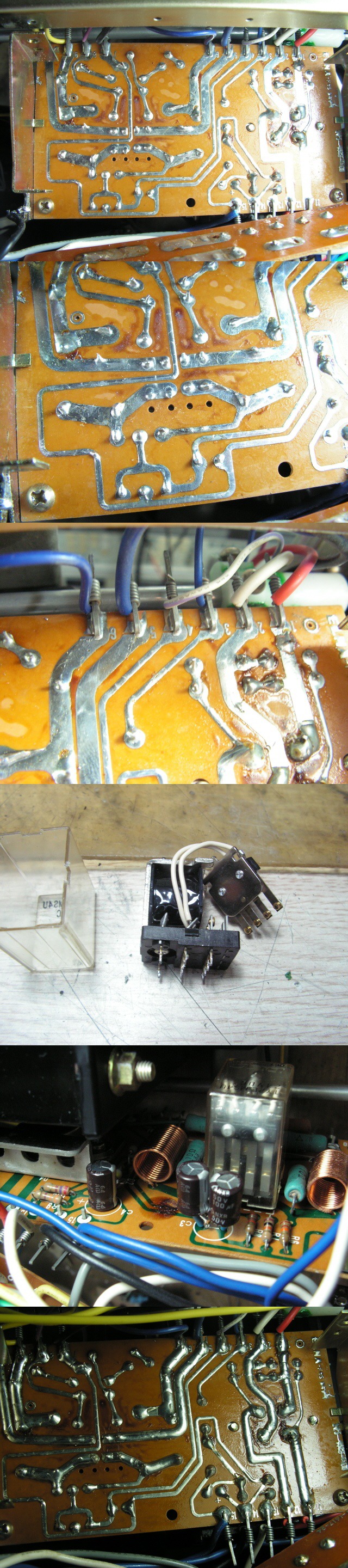

정전압 전원 기판인데 납땜이 금간 곳이 많습니다.







리플 필터 케페시터 2배 증량 교환.

리캡 작업은 기판 모두 재납땜은 생략입니다만 이쪽 기판은 모두 재납땜 & 세척했습니다.



릴레이 붙는 시간은 파워 앰프 팝음이 없게끔 조금 길게 했습니다.

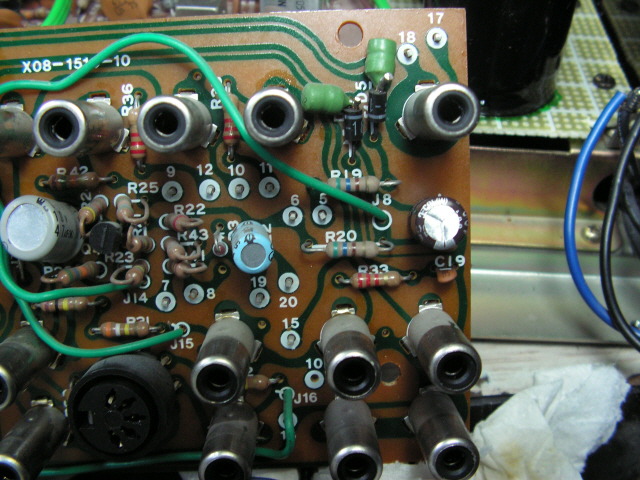

포노 앰프,셀렉터 기판이 뒷패널 쪽에 있어서 일손이 많이 듭니다.







포노 앰프 전해 케페시터 모두 교환.







셀렉터류 4가지 용제로 세척.







스피커 셀렉터 세척.







뒷면 셀렉터와 연결 조인트가 대부분 금이가고 부서지는데 락킹 페인트나마 발라 두었습니다.









마이크 앰프 기판에 tr 1개 구성의 신호단 버퍼 앰프도 같이 있어서

분해한 김에 버퍼 앰프 tr을 전류 증폭율 선별 tr로 교환하고 전해 케페시터 모두 교환.



입출력 커플링은 음질을 위해 증량 교환.







그전에 볼륨을 교환한 흔적이 있습니다.







프리,톤 앰프 전해 케페시터 모두 교환.

톤 앰프 tr을 전류 증폭율 선별 tr로 교환.



컨트롤류 모두 4가지 용제로 세척.







컨트롤류 모두 세척.







릴레이 기판 전해 케페시터 모두 교환.

기판 모두 재납땜 & 세척.









파워 앰프 초단 차동 회로 tr을 전류 증폭율 선별 tr로 교환하고

온도 변화에 상보하게끔 에폭시로 접착,수축 튜브로 열결합 해두었습니다.









파워 앰프 전해 케페시터 모두 교환.







기판 모두 재납땜 & 세척.







바리콘 안쪽 기어가 마모되어서 튜닝이 좌우 유격이 조금 있습니다.

흔한 현상인데 바리콘을 너무 급하게 자주 들리면 마모가 커집니다.







튜너 기판 am 제외하고 전해 케페시터 모두 교환.

커플링 케페시터는 기존 0.47uf 탄탈을 떼내고 10uf? 22uf로 교환했습니다.



기판은 일부만 재납땜.









정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서 사진을 올려드리고 있는데

am이나 전원 오프시 위치에 튜닝하셔도 됩니다.









*그외 튜너부 작업 내역.

-로우,하이엔드,rf 트래킹 90-106mhz,데이터 주파수 96mhz 사용.

-스테레오 왜율 1khz 좌우 0.06% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 55.4-56db 이상.



잘 사용하시고 혹 문제있으면 말씀주세요.
