야마하 튜너 T2 (2020년 11월 22일) 오버홀

스테레오 불량으로 입고 주셨습니다.

제가 작업해본 적이 없는 기기여서 중급기 정도 되지 않나 싶었는데

​

이 기기는 고급기급 이네요.rf 밴드 필터가 6단 으로 작업대에 올려 보면

미세 입력 감도,최저 감도가 켄우드 917급을고 매우 좋습니다.

​

보통 rf 밴드 필터가 보급기는 2단,중급기도 3-4단인데

4단 이상이 넘어가면 게인 보상 앰프가 필요하고 rf 기판,실드를

​

매우 잘 설계하지 않으면 혼변조,잡음이 커집니다.

4단 인데도 앰프를 추가한 경우 그러기 쉽습니다.

​

높은 주파수 증폭은 힘들어서 대부분 if 게인을 올리는데

아무리 if 게인을 올려도 최저 감도,잡음 성능은 rf에서 결정됩니다.

​

각설드리고,







그전에 스테레오 불량을 수리하려던건지,여러 부분을 작업한 흔적이 있는데

미국 diy파가 그런건지,잘 모르겠네요.

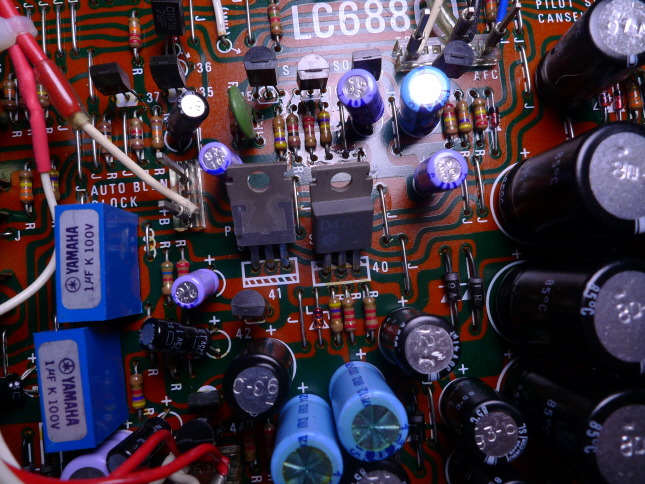

위에 사진들이 모두 그전에 손댄 부분들 입니다.

프론트엔드 뚜껑까지 열었었네요.







정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서

아나로그 튜너들은 사진을 올려드리고 있습니다.

​

이 튜너는 특히 dx 모드,네로우 밴드 작동이 많아서 늘 이 위치에

튜닝해야 좋은 왜율,분리도를 얻을수 잇습니다.

​

이 튜너는 오토 dx,네로우 밴드가 별도 어저스터가 없고

고정 값으로 작동합니다.

​

작업후 감도가 엄청 올라갔습니다.







작업한 부분들 입니다.







이 튜너는 아나로그 튜닝이지만 디지틀 주파수 표기가 지원됩니다.

튜너 fm if 주파수는 10.7mhz 입니다만 if 세라믹 필터가 옵셋이 다른 값들이 있고

​

이 튜너는 고급 설계로 세라믹 필터마다 코일이 달려 있어서

세라믹 필터 옵셋을 맞출수 있는데 튜너 if 옵셋과 정확한 튜닝점에 따라

​

디지틀 주파수 표기가 달라질수 있습니다.

제가 해외 현지 사정들을 몰라서 짐작이지만

​

미국이나 유럽은 방송국이 매우 많아서 인접한 방송들은

지역에 따라 if 옵셋을 변경하나,싶기도 합니다.







디지틀 기판에 마크한 부분이 점퍼 스위치 설정인데

정확한 튜닝 위치에서 디지틀 표기가 +0.1mhz 차이가 납니다.

​

93.1mhz이면 표기가 93.2로 나옵니다.

이것은 그전에 디지틀 기판 if 옵셋 점퍼를 바꾸었거나,

​

주파수 카운터 오차 문제인데 주파수 쪽은 조정 지원이 안됩니다.

그렇다고 틀린 위치에튜닝 옵셋을 맞출수는 없고

​

디지틀 기판 점퍼 작업은 일이 커서 그냥 두었습니다.

이것은 고장이 아니오니 감수하시고 사용하세요.

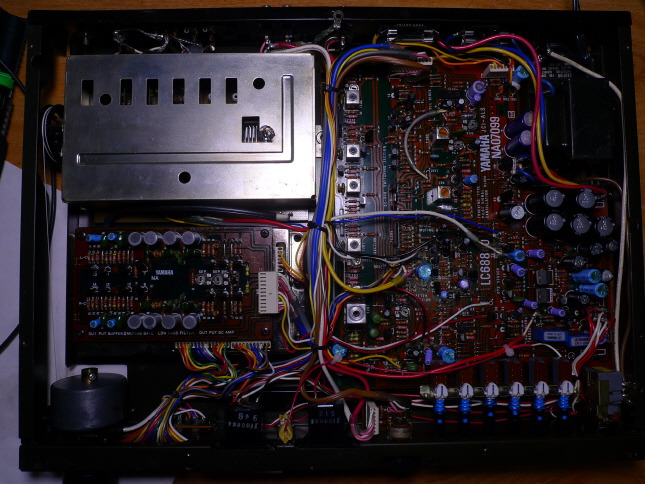

디지틀 기판이 사진의 출력단 앰프 기판 밑에 실드된 부분 입니다.







스케일 눈금창 내부에 먼지가 많이 보이는데 떼서 닦으려다가

그전에 전구 갈아둔 것이 일이 커질것 같아서 그냥 두었습니다.

​

녹색은 아크릴 창에 비추면 먼지들이 특히 잘 보입니다.

그외 내외부 창들은 닦아 두었습니다.







뒷면 멀티페스 단자가 한쪽으로 치우쳐 있는데 제가 한것이 아니오니 참고되세요.

구조상 이쪽 작업은 일이 큽니다.







단자들 닦아 두었습니다.그외 패널 노브들에 왁스 발라 두엇습니다.







이 튜너는 서비스 메뉴얼에 rf 조정 항목이 없네요.

메뉴얼 항목이 많은데 check로 써진 부분들은 조정이 지원안되고

체크만 하라는 내용이네요.

​

프론트엔드도 6줄 조정하느라 한참 걸렸습니다.

​스테레오 불량은 쉬운 고장이 아니고 주원인은 rf if 게인이

안나와서 스테레오 분리 신호 파일럿 레벨이 떨어져 그럽니다.

​

-로우 하이엔드,rf 트래킹 90-106mhz.

-스테레오 왜율 1khz 좌우 0.13% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 44db 이상.나쁜 쪽에 주고 받음.

​

작업 마치고 다음 날 보니 튜닝 센터가 크게 밀려 있어서

다시 세팅을 했는데,제가 착오였는지,내부 변화가 큰것인지 모르겠네요.

​

혹시 사용하시다가 문제있으면 또 들려주세요.
