파이오니아 리시버 SX828 완료 (2020년 11월 18일) 오버홀

1년 넘게 기다리시게 해드려 매우 죄송합니다...

어머니 돌아가시기 전에 맡겨주셨는데 더욱 힘들때여서



선금을 많이 당겨 쓰고 작업은 못해드리고,

쌓인 기기가 아직 산더미 입니다.



이도저도 제가 이 일을 하지 말아야 하는데

그전에 밀린 기기나마 작업 해드려야지요.



각설드리고...



전면 패널 위쪽에 페인트 자국이 있는데

아세톤으로 닦아보니 도금 벗겨진 것을 커버하려고 칠한 것 같습니다.



그러나 벗겨내니 그나마 나은 것 같습니다.

전원 넣으면 충격음이 나면서 릴레이가 떨어지는데



파워 앰프 초단 tr 불량,릴레이 기판 tr들도 동시에 불량입니다.











파워앰프 기판인데 그전에 한쪽 채널 tr들을 교환한 흔적이 있습니다.

교환 안된 채널 쪽 같은 tr이 불량입니다.



*파워 앰프 작업 내역

-초단 차동 회로 tr 4개 전류 증폭ㄷ율 선별 tr로 교환.

-반고정 저항,전해 케페시터 모두 교환.

주파수 관련 nfb 케페시터들은 요즘 케페시터들이 표기 용량보다

자게 나와서 설계시 주파수 마진이 충분하게끔 깊찬 밑에 덧대었습니다.



-입력 커플링 케페시터 비마 필름 4.7uf로 교환.

개당 5천원 저옫 하는데 프리 앰프 입력 까지 총 4개 사용.



-일부 주요 저항 오차 1% 1/2왓트 메탈 필름 저항으로 교환.

-기판 모두 재납땜 & 세척.

-바이어스 웜엄후 온도 보상 전에 조정.



파워 tr 절연지는 제조시 접착제로 붙어 있어서

그냥 두었습니다.









파워 앰프 작업후 충격음은 없어 졌는데 그래도 릴레이가 간헐 불량입니다.

파워 앰프 불량으로도 퍽하는 충격음 후 릴레이가 떨어져 동시 불량입니다.



파이오니아 이 시리즈들이 릴레이 기판 tr 불량이 많습니다.

릴레이 드라이버 tr을 제외하고 모든 tr 교환.



전해 케페시터 모두 교환.

기판 모두 재납땜 & 세척.









전원 기판 전해 케페시터 모두 교환.1차 정류,리플 필터 케페시터 증량 교환.

정전압 보정 tr 미리 교환.레귤레이터 tr 절연지 교환.



기판 모두 재납땜 & 세척.











포노 엠프 기판인데 828은 튜너 출력이 포노 앰프에 연결되어서

nfb 소자만 바뀌어 튜너 신호도 같이 증폭합니다.



이쪽 tr들을 모두 전류 증폭율 선별 tr로 교환.

전해 케페시터 모두 교환.디커플링 케페시터 증량 교환.



기판 모두 재납땜 & 세척.









정전압 회로 1차 정류 케페시터 증량 교환.

릴레이 청소.

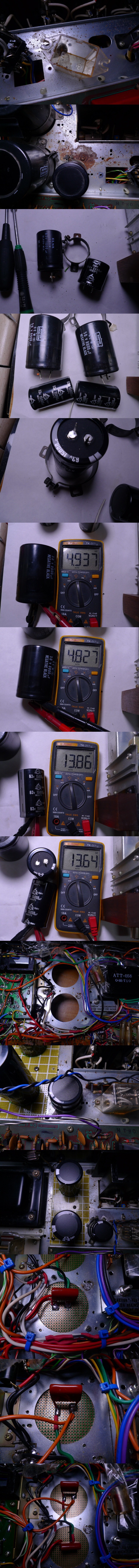

파워 앰프 케페시터가 용량이 줄어 있습니다.

기존 고정 러그에는 장착이 안되어서 기판을 만들어 달았습니다.



출고시 8,000uf를 15,000uf로 증량 교환.

병렬로 고주파 임피던스 보상 필름 케페시터 장착.









프리 앰프 기판인데 그전에 일부 tr,입력 커플링 케페시터가

용량이 좌우 다르게 교환되어 있습니다.



초단 fet를 vgs 선별 fet로 교환.

그외 모든 tr을 전ㄹ 증폭율 선별 tr로 교환.



전해 케페시터 모두 교환.커플링들은 음질을 위해 증량 교환.

기판ㅇ 모두 재납땜 & 세척.



이쪽 기판은 상하 이중 기판이여서 tr,부품 떼기가

제 납땜 장비로는 어렵습니다.











모든 컨트롤류 4가지 용제로 세척.

그전에 프리 앰프 쪽 기판을 짐작에 케이그 디옥싯으로 세척한듯 한데



디옥싯은 오래되면 끈적거립니다.문제가 토글 스위치들이

끈끈해져 내부 스프링 장력이 떨어져 업 다운 위치에 잘 못갑니다.



여러번 세척해도 개선이 안되는데 가끔 한쪽 소리가 불량일때는

태입 모니터,오디오 뮤팅 스윗치를 원래 위치에 고정되게끔 잘 움직여 주세요.









그전에 프리 앰프 기판을 떼서 케이그를 뿌린 흔적이 끈끈하게 다른 기판 배선등에

남아 있습니다.라이터 기름을 흘려도 제거가 안되는데 케이그가 이런 문제가 있습니다.









전면 스케일 창을 열었던 흔적이 있는데 와셔,고정 핀이 일부 없는데

제가 한것이 아니오니 참고되세요.







828,838등은 튜너 기판 작업 하려면 기판을 뒤집어야 합니다.

838은 배선들을 다 잘라내야 합니다.



검파 코일 하부 코어도 조정하려면 기판을 뒤집어야 합니다.

신형 mpx ic가 나오기 전이여서 멀티플렉스만 ic로 하는 방식입니다.







튜너 기판 am 제외하고 전해 케페시터,반고정 저항 모두 교환.

am은 기존 바 안테나가 제거되어 있네요.



기판은 일부만 재납땜.



*그외 작업 내역.

-로우,하이엔드,rf 트래킹  90-106mhz.

-스테레오 왜율 1khz 좌우 0.5% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 39db 이상.나쁜 쪽에 주고 받음.









조명 전구는 led로 바꾸려다가 너무 어둡고 색감이 안좋아서 다시 떼냈습니다.

기존 전구가 오래됐지만 아직 나간게 없고 좀 더 버틸수 있어서 나중에 교환하세요.

스테레오,셀렉터 전구 모두 교환.

스피커 전구는 기존에 a것만 교환되어 있는데



b,c 램프는 구조상 일이 커서 그냥 두었습니다.

b,c는 얼마 안써서 괜찮을것 같습니다.



스피커 표시 램프만 교환했습니다.

제가 건강이 좋지 않고 예전만큼 일을 못해서 뒷심이 많이 달립니다.



이나마도 정말 간신히 했네요









노브류 물세척.그전에 노브를 에폭시로 접착했다고 하셔서

안빠질까 했는데 다행히 라이터 기름 흘리고 흔들흔들 해서 빼냈습니다.



노브를 에폭시로 접착하는 경우가 있는데 안빠져서 패널 탈거가 안되면

전면 기판,다른 작업을 못합니다.



무리해서 빼면 노브외에 컨트롤류가 파손됩니다.







앞서 말씀드린 한쪽 채널이 불량이면 스위치들이 잘 제위치에 있는지 확인 해보세요.









볼륨이 좌측으로 다 돌리면 조금 엄어가서 한쪽 채널이 샙니다.

그전까지만 돌려서 사용하세요.



해보시면 바로 아실겁니다.

넘어가기 전에도 좌우 편차가 있는데 볼륨 갱 에러로 흔한 현상입니다.



그래서 밸런스가 달린 것이오니 밸런스로 보정되는 것은

고급 정밀 볼륨과 완전히 똑같은 윈리이오니 밸런스로 보정하셔서 사용하세요.



전면 패널,노브들에 모두 왁스 발라 두었습니다.
