마란츠 리시버 2330 (2012년 4월) 일반

오버홀에 가까운 전체 점검등으로 입고 주셨는데 최대한 비용을 절충해서 살펴드렸습니다.

그외 기기 내부 상태가 궁금하시다고 하셔서 살펴보니 좀 그전에 잘못된 수리 이력등이 있습니다.







전구를 교환하시다가 전구 휴즈가 나갔는데 카페 회원께서 diy 하신 led를

보내주셔서 이것으로 교환 해드렸습니다.8볼트 마란츠 휴즈 전구에 맞게끔

만드신 것인데 상당히 좋습니다.









정성이 대단하십니다.이 전구는 미터 조명용으로 달았습니다.





메우 밝고 소모 전력도 작고,가격도 비슷하고,수명이 길어서 선택의 여지가 없는 것 같습니다.









튜닝 바늘 전구 교환.

링줄에 wd40을 뿌리셔서 바늘이 슬립하는데 링줄을 세척하고 장력을 올려봤습니다만

기름 때가 안빠져서 좀 헛돕니다.그러나 사용하시기에는 별 흠은 없습니다.





링줄 장력 조절하다가 저 핀을 떨어트려서 한참 찾았습니다.







전원단 & 릴레이 기판인데 이 시리즈들이 이쪽 전해 컨덴서들 불량이 많습니다.







릴레이는 신품도 접점 하자가 있어서 신품을 접점 세척 & 접점 막대를 수정해서 달아놓았습니다.







릴레이를 교환했는데,릴레이 붙는 것이 좀 신통치 않습니다.

릴레이 공급 전압을 재보니 22볼트 조금 못미치는데 원래 24볼트 공급입니다만

2330은 릴레이 쪽 전원이 저항으로 전압을 내리는 식인데 신형은 전압이 좀 낮습니다.

출고시 릴레이는 낮은 전압에서 잘 작동합니다만 국산 릴레이는 좀 내부 전자석이 약합니다.

해서 전압을 24볼트가 공급되게끔 수정해서 잘 작동하게끔 해놓았습니다.







전원단 기판에서 탈거한 컨덴서들.







220uf 용량인데 측정을 해보니 1khz에서 140uf 정도 나옵니다.

마란츠 이 시리즈들은 이쪽 기판 컨덴서들이 잘 나갑니다.

그외 출고시 잘못 적용된 내압이 있는데 56볼트가 걸리는 곳에

50볼트 내압 컨덴서를 사용한 경우도 있습니다.수정해놓았습니다.







전원단 기판 작업후 사진.

전해 컨덴서들 모두 교환.삼화 105도급 사용.







기판 모두 재납땜.







프리 앰프 기판 작업 전 사진입니다.

먼지와 세척제 기름 때가 많습니다.







프리 앰프 전해 컨덴서들 모두 교환.

입력 커플링은 필름 사용,그외 오디오용 전해 & 삼화 105도급 사용.

기판 세척.







파워 앰프 기판을 탈거했습니다.

그전에 잘못된 수리 이력이 있습니다.

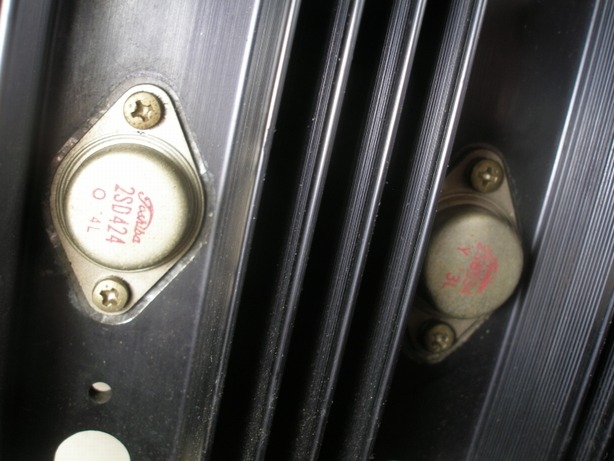

파워 tr들이 교환된 것 같은데 교환된 tr들이 괜찮은 tr 입니다.

에드컴 파워 555에도 사용되는 tr입니다.







드라이버 tr이 좌우 짝짝이로 교환되어 있습니다.

이것은 반드시 좌우 채널 같은 컴플리멘터리 tr로 교환해주어야 합니다.

고성능 tr들로 교환 했습니다.



그외 바이어스 온도 보상용 tr도 짝짝이로 교환되어 있는데 열보상이 좌우 다르게 됩니다.

좌우 일괄 교환 했습니다.그외 바이어스 컷오프용 tr도 모두 교채했습니다.







좌우 다른 형번으로 교환되어 있습니다.







그외 전해 컨덴서들 모두 교환.저항 4개 교환.







작업후 사진입니다.







파워 앰프 기판 모두 재납땜& 세척.







튜너부 트리머 교환.







바리콘 세척.







am이 작동 불량 상태인데 am ic 문제이거나 사진의 if 코일 불량입니다.

am은 작업 중단했습니다만 am 쪽에서 직류가 튀는 소리가 나서 살펴봤습니다.

저 코일은 다른 형번은 있습니다만 기판에 맞는 저 형번은 다른 기기에서 취출하기도 힘들고 구할수 없습니다.

am 쪽은 작동 불량 상태라서 영향이 없게끔 간단히 전원 쪽을 삭제해놓았습니다.

참고 되시구요,







뒷면 단자들 세척.







교환된 부품들.







작업 완료.

예상외로 이틀 작업을 했습니다.



*작업 내역

*튜너부

-바리콘 세척.

-링줄 장력 재조정 & 튜닝 바늘 재정렬.

-튜닝 바늘 전구 교환.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-이 기종은 튜너부 기판이 밑면쪽이 막혀 있어서 쿼드레처 검파 코일 상하부 조정을

상부 코일을 빼내고 빼낸 코일 값을 감안해서 하부 코일을 조정을 반복해야 합니다.

그 성과로 스테레오 디스토션 1khz 0.22% 까지 얻었습니다.(우측 채널은 0.18%,높은 값 사용)

그외 튜닝 센터 정밀 최적화.







정확한 튜닝 미터 동조 지점.튜닝 미터마다 오차가 있어서 아나로그 튜너들은 사진을

올려드리고 있습니다.약간 우측이오니 늘 이 지점에 튜닝하세요.



-스테레오 분리도 1khz 48.5db 까지 얻음(낮은 쪽 데이터 사용.반대 채널은 50db이상)

-2330은 좌우 채널 출력 전압이 조정되는데 좌우 출력 전압 편차 0.0db로 조정.

시그널 미터 표기는 그전에 과다하게 올려져 있어서 과입력시 꺽이므로 내렸습니다.

감도는 더 올라갔습니다만 미터 표기는 덜 뜨오니 참고되시구요,



튜너 성능은 그전과 비할수없이 향상되었습니다.



*프리 앰프부

-전해 컨덴서류 모두 교환.입력 커플링은 필름 사용.

그외 오디오용 전해 & 삼화 105도급 사용.



*파워 앰프부

-드라이버 & 온도 보상 & 바이어스 컷오프 tr 10개 교환.

-전해 컨덴서류 모두 교환.오디오용 전해 사용.

-저항 4개 교환.

-옵셋 & 아이들 전류 20분 웜업후 조정.

-기판 모두 재납땜 & 세척.



*전원 & 릴레이 기판

-전해 컨덴서류 모두 교환.삼화 105도급 사용.

-릴레이 교환.

-기판 모두 재납땜 & 세척.



-그외 컨트롤류 모두 분해 세척.

-스케일창 내부 청소.

-조명 전구 교환.

-단자류 청소.





잘 사용하시고 혹 볼편하신 점 있으시면 말씀주세요.

편하신 시간에 들려주세요.좋은 하루되세요.
