산수이 앰프 AU7900 (2009년 12월) 오버홀

화이트 노이즈,무신호시 잡음,오버홀등으로 입고주셨습니다.

미리 말씀드렸습니다만 무신호 잡음은 출고시 기기 특성인데

일부 변경해서 모두 잡아드렸습니다.



이제는 앰프를 켜고 스피커에 귀를 대어도 온&오프 상태를 모르실겁니다.

그외 전해 컨덴서류 모두 리캡해드렸습니다.

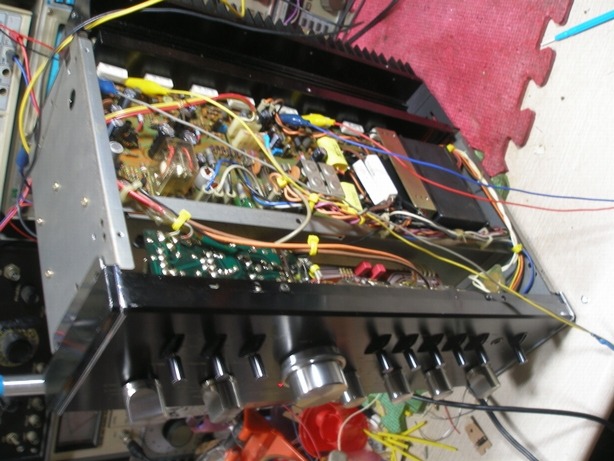

밑면에 파워 앰프 기판이 있습니다.







그전 작업 내용인데 전압 증폭단측 저항 3개가 기판 위에서 교환되어 있습니다.

그전에 회로 손상이 있어서 기판을 들어내기 힘들기 때문에 그런 것 같습니다.

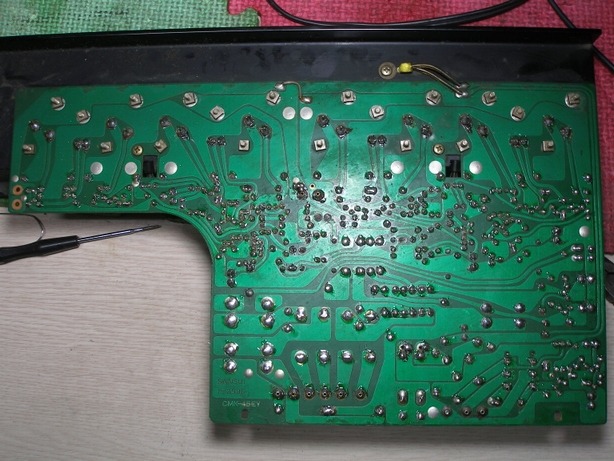

작업후 사진.문제의 저항은 + - 전원측 모두 오차 1% 1/2왓트 메탈 필름 저항으로 교채했습니다.

그외 릴레이 회로 100uf 대용량 무극성 컨덴서 외에는 모든 전해 컨덴서 리캡.

삼화 105도,일부 삼영 105도.형편이 좋질 않아서 재고 있는 삼영 것으로 쓰고 있습니다.

신호단은 오디오용 전해 사용.마일러는 오차카 커서 박스형 필름으로 교채.

커플링 컨덴서 병렬 마일러는 박스형 필름 사용.







기판 모두 재납땜.







앰프 출력부에서 릴레이 측으로 연결되는 선인데 너무 얇은 선으로 연결되어 있습니다.







20심 이상 선으로 교채.얇아도 가닥수가 많은 선입니다.







프리 앰프&전원단 보드를 뜯으려면 일손이 많이 갑니다.

거의 뜯기만 해봐라,수준.







기판 모두 재납땜.







전원단 리캡.







포노 앰프 기판 리캡.

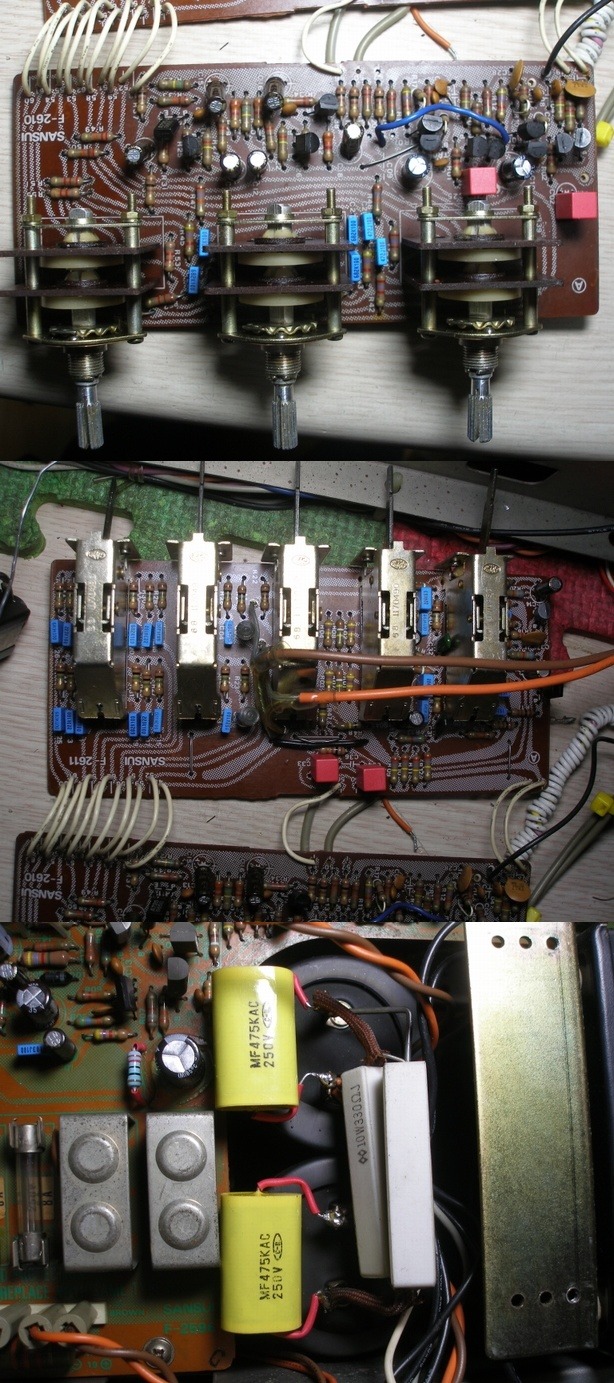

이 앰프는 커플링 컨덴서들이 사진처럼 병렬로 저가 필름형인 마일러 컨덴섯가

모두 병렬로 연결되어 있습니다.70년대 일본 고급기들이 주로 쓰던 방식입니다.







프리 앰프 보드 작업 전.

앰프 잡음이 이쪽에서 나는 것으로 임피던스가 높은 입력단 선이

실드선이 아니고 길게 연결되어서 잡음이 들어옵니다.

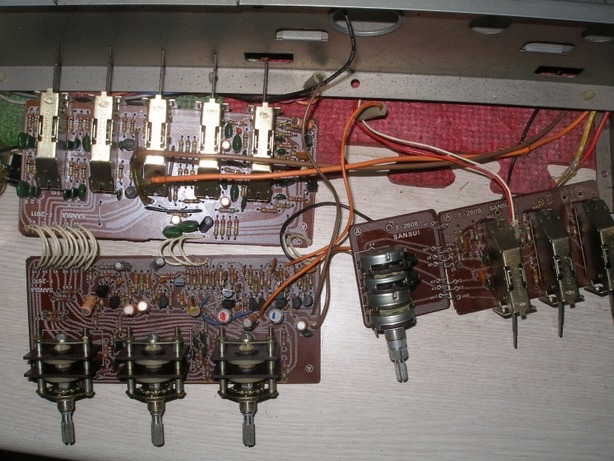

프리 앰프 보드 작업후.

모든 전해 컨덴서 리캡.오디오용 전해 사용.마일러는 적층 필름으로 교채.

커플링은 비마 필름 사용.(시중가 개당 4천원,총 4개 사용) 전원단 인입선에 그라운드 트랩 장착.

신호단 선을 실드 선으로 교채.







파워 앰프 컨덴서에 고역 임피던스 보상을 위해 대용량 필름 장착.







릴레이 세척.







시그널 1khz 입력&유사 부하 물리고 좌&우 채널 최대 출력 작동 지점.

좌우 동시 구동 실효 출력 1khz 약 100watt.디스토션 0.1% 이하.

스코프가 화면이 좋지 않아서 근래엔 스코프 사진을 올리지 않습니다.



최고 출력 테스트 완료.







컨트롤류 모두 세척해드렸습니다.

소장하신다고 해서 나름 살펴드렸습니다.

작업 비용은 작업량등이 좀 되어서 17만원 입니다.



튜너는 곧 작업 보고를 올리겠습니다.

좋은 하루되세요.
