마란츠 리시버 2285 (2011년 6월) 일반

간헐 동작 불량,휴즈 끊어짐등으로 입고주셨습니다.

다행히 기기엔 이상이 없고 뒷면의 전압 선택 셀렉터 불량입니다.



맨 위 사진처럼 고정 볼트가 부러지고 내부 핀이 좋지 않아서

밑의 사진처럼 220볼트 선택으로 별도 선을 납땜해놓았습니다.



이제는 220볼트 고정이오니 참고되시구요,

전압 셀렉터 커버는 순간 접착제로 고정시켜놓았습니다.

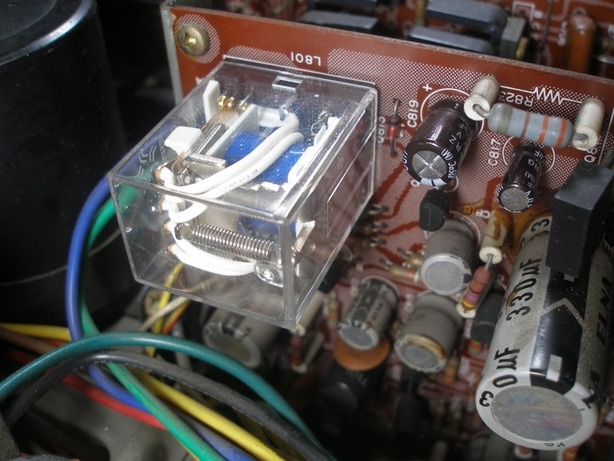

전원단 & 스피커 셀렉터 기판입니다.







스피커 릴레이 교환,그외 릴레이 회로 관련 전해 컨덴서만 교환 해놓았습니다.







다른 컨덴서들을 교환해드리고 싶어도 일부 고압 컨덴서들이 가진 것이 떨어져서

그냥 두었습니다.마란츠 이 시리즈들은 이 기판 컨덴서들 불량율이 많아서 사실

모두 교환해주는 것이 좋습니다.







그외 컨트롤 계통 접점 문제들이 많아서 분해 세척했습니다.







컨트롤류 모두 분해 세척.

가급적 작업비는 저렴하게,일은 줄이는 쪽으로 진행하고 있습니다.

그러나 같은 비용 대비 다른 수리점들 작업 내용보다는 나을겁니다.







바리콘 세척.







스케일 조명 전구 1개가 나가서 교환했습니다.







정확한 튜닝 미터 동조 지점.

튜닝 미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

늘 저 위치에 튜닝하세요.



*작업 내역

*튜너부

-바리콘 세척.

-하이 밴드 108mhz & 로우 밴드 88mhz 설정 & rf 게인 동일.

-검파 코일,mpx v.c.o 정밀 최적화.

-스테레오 디스토션 1khz 0.22% 까지 얻음.

-스테레오 분리도 1khz 51db 까지 얻음.









* 앰프부

-파워 앰프 옵셋 & 아이들 전류 조정.



*기타

-스피커 릴레이 교환.컨덴서 일부 교환.

-컨트롤류 모두 분해 세척.

-스케일창 분해 청소.

-전원 변경 셀렉터 수정.
