산수이 앰프 AU717 (2011년 12월) 일반

기기가 큰 이상은 없고 볼륨등 컨트롤류 잡음,접점 문제등입니다.

노후 부품들 교채를 말씀주셨는데 가급적 오버홀 비용을 생각해서

일반 작업으로 살펴드리려 했습니다만 점검해보니 일부 컨덴서들이 터져 있고

상태가 좋지 않아서 거의 오버홀 수준의 작업을 한것 같습니다.



오버홀 작업에서 포노 앰프 기판,파워 앰프 대형 평활 컨덴서 교채 작업만 빠진 작업 내용입니다.

그전에 몇번 수리된 흔적이 있는데 80년대 쯤 수리된 흔적도 있고 비교적 근래에 수리된 흔적도 있네요.

수리 작업들이 잘못되어서 모두 복구를 했습니다.







5련 고급 볼륨인데 구할수 없는 것이라서 분해해서 각 부분들을 누차 철저히 세척했습니다.

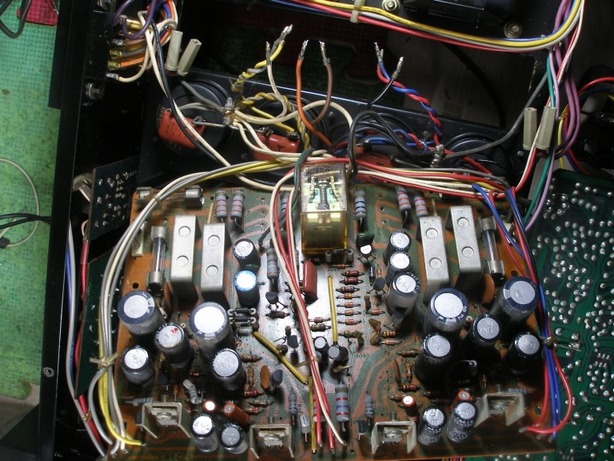

전원단 기판을 떼기가 비교적 손이 많이 갑니다.장착된 & 세워진 상태에서는

정상적인 작업이 어렵습니다.사진처럼 기판 일부 선들을 떼어내야 탈거가 가능합니다.

이 기판 작업만 한나절 이상이 걸렸네요.







부풀어 오른 전해 컨덴서인데 비교적 소용량에 위쪽에 피폭방지용 흠집이 없는 형식임에도

저만큼 부푼 것은 심각합니다.







전원단 기판에서 나간 컨덴서들 입니다.

밑쪽도 많이 부풀어 있습니다.컨덴서들이 이와 같아서 주요 회로들은

컨덴서들을 모두 교환해주어야 합니다.







그전에 프리 앰프 쪽 정류 다이오드가 좌우 8개 모두 교환이 되어 있네요.

다이오드가 짝작이로 교환되어 있는데 정격,순방향 전압 특성등이 다르기 때문에

매우 좋지 않습니다.반드시 같은 품번 & 같은 회사 것으로 일괄 교채해야 합니다.



기판을 분해해서 교환하기 어려워서 사진처럼 비좁은 틈새로 기판 밑면에 편법으로 장착이 되어 있는데

정류 컨덴서가 모두 나갈 정도로 회로 손상이...



이 앰프는 전원 회로가 좌우 완전 분리식에 전원 트렌스도 2개,

그리고 파워 앰프 전력단 & 전압 증폭단 전원등도 전원 회로가 완전히 2계통 분리되어 있습니다.



정류 다이오드만 총 16개에 사진의 다이오드 8개는 프리 앰프 & 파워 앰프 전압 증폭단 전원용

정류 다이오드 입니다.







그외 정류 회로 레귤레이터 tr 달링턴 접속용 tr도 기판 밑쪽에 교채되어 있는데

이것은 비교적 근래 작업 내용 같습니다.그외 기준 전압 검출용 정전압 다이오드 1개만 교환되어 있는데

이것은 전압 조정 어저스터가 없어서 좌우 전압이 틀려질수 있기 때문에

반드시 좌우 동시에 & 같은 회사 제품으로 교환해주어야 합니다.







정류 다이오드 8개 교환.페스트 리커버리형 고성능 다이오드로 3a 넉넉한 용량입니다.







정전압 다이오드 좌우 모두 같은 것으로 교환.







1차 정류 컨덴서는 2배 증량 넉넉한 용량으로 교채했습니다.







스피커 릴레이 교환.







보호회로 검출용 무극성 컨덴서가 대용량이 들어가는데 용량이 가진 것이 없어서

2개 병렬로 용량을 맞추어서 장착했습니다.







전원 기판 작업 후.전해 컨덴서는 삼화 105도급,삼화 wb급,오디오용 전해등을 사용.







파워 앰프 기판.







전해 컨덴서류 모두 교환.삼화 105도급,오디오용 전해 사용.







프리 앰프 전해 컨덴서류 모두 교환.

오디오용 전해,삼화 105도급 사용.







프리 앰프 기판 모두 재납땜.







작업 완료 & 장시간 테스트 완료.



그외 바이어스,옵셋 조정 완료.컨트롤류 모두 세척.

기기 내부 먼지들은 간단히 솔과 진공 청소기로 청소해놓았습니다.



입력 선택 셀렉터 노브는 내부 조임용 나사 탭이 좋지 않아서

꽉 조여지지 않는데 무리한 힘을 주지 마시고 사용하세요.



대부분의 입고되는 기기들이 그렇습니다만 내부 작업된 흔적이 부품 몇개 갈고

접점 부활제 뿌리고 오버홀이라고 하는 경우가 많습니다.



그리고 기기 뚜껑 닫고 수리비만 비싸게 받으면 고급 수리점에서 오버홀 작업했다,로

일반 사용자님들은 내용은 알수없지요.

그런 작업 내용에 비하면 선전한 견적이오니 참고되시구요.



편하신 시간에 들려주세요.좋은 주말되세요.
