산수이 리시버 5900Z (2012년 3월 9일 일반)

예전에 작업해드렸던 기기인데 스피커 단자 숏트로 손상되어서 재입고 주셨습니다.





이 앰프는 전류 증폭단이 3단인데 3단 모두 손상되었네요.





이 앰프는 tr 교채 작업이 방열기를 떼어내야 해서 일손이 많습니다.





전에 입고될때에 대형 컨덴서 & 파워 앰프가 손상되어서 파워 tr을 교환한 것인데

똑같은 것을 가지고 있어서 손상된 채널만 교환할수 있었습니다.





손상된 부품들.

좌측 위로부터 아래로 파워,드라이버,초단 드라이버,바이어스 tr 입니다.

그외 파워 tr 이미터 저항도 오픈 되었습니다.





파워 tr 저항은 출고시 사양은 2개 내장형으로 시중에 없기 때문에

두개 한묶음로 달아 놓았습니다.

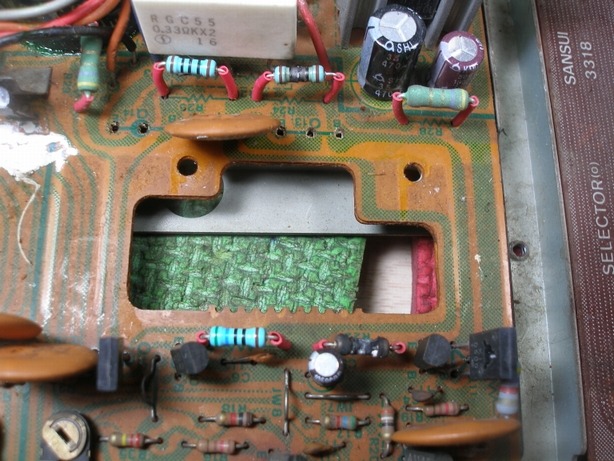

기판이 그전에 금이가서 뗴워놓았습니다만 좀 더 보강해놓았습니다.

이 기판은 기판 프린트가 납땜 부위가 작아서 납땜이 잘되지 않습니다.





튜너부는 디지틀 초기 버젼으로 튜너 전용 ic가 나오기 전에 구형 lsi를 이용한 방식인데

혹 문제가 생길 가능성이 있고 작동이 출고시부터 좀 엉성합니다.

이 때문에 미리 튜너부 작업은 작업후 보증이 어렵다고 말씀드렸었습니다.



그러나 튜너부 디스토션,스테레오 분리도까지 모두 다시 조정해놓았습니다.

그외 컨트롤류 접점 문제가 다시 있어서 다시 세척해놓았습니다.



잘 사용하시고 혹 불편하신 점 있으시면 말씀주세요.

좋은 하루되세요.
