야마하 앰프 A9 (2014년 1월 9일 일반)

오래 기다리시게 해서 죄송합니다.

살펴본 적이 없는 기종이라서 덥석 보내주시라고 했습니다만

살펴보니 몬스터급 앰프로 호화 회로들에 매우 복잡한 구성의 앰프입니다.



그러나 내부 구조가 너무 복잡하고 자잘한 컨트롤류도 정밀한 시도를 했지만

작동 불량에 문제가 많은 구조입니다.



가끔 이같은 기기들이 있습니다만 분해 조립이 너무 일손이 가서

생업상 취급이 어려운 기종입니다.



특히 파워 앰프 전압 증폭단 기판은 세워져 있는데 분해가 안되는

황당한 구조입니다.



a&b 급 선택 작동이 지원되는데 전원이 a급용 저전압,b급용 고전압으로

2계통인데 구식으로 릴레이 전환이 되는데 이 다음 야마하 앰프들은



대용량 스위칭 tr로 전환하는 방식으로 바뀌었습니다.

야마하 고급 파워 앰프들은 구조상 수리,조정이 거의 힘든 앰프가 많습니다.



바이어스 회로도 매우 복잡하고 이른바 제로 디스토션 회로가 탑재되어서

고가의 1/1000% 이상 해상도의 시그널과 왜율계로 조정을 해야 합니다.



각설드리고,

포노 앰프 쪽 한쪽 채널 불량으로 입고주셨는데 회로쪽 문제가 아니라

기계식 셀렉터 접점 문제들입니다.



그러나 이 기기는 컨트롤류 세척도 매우 일손이 많이 갑니다.

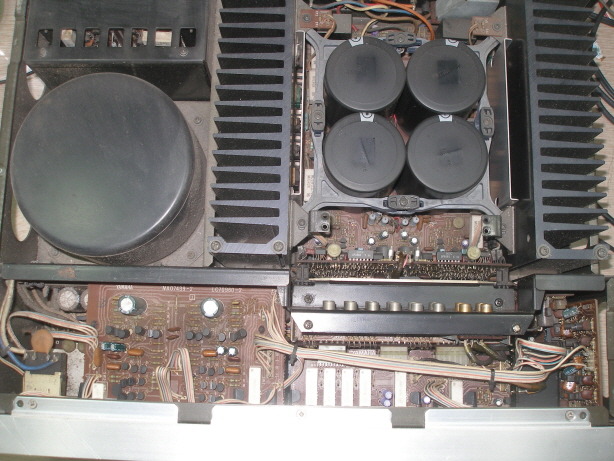

파워 앰프 전압 증폭단 기판인데 파워 앰프 m70,80등처럼

기판 분해 수리가 안되는 구조입니다.mx 시리즈 파워 앰프도 기판들 작업이

힘든데 야마하 기기들은 as시 배려가 없는 것 같습니다.





사진은 간단해보입니다만 기판들이 겹쳐있어서 일손이 많이 갑니다.





사진은 포노 기판으로 다단 전류 증폭형 mc 해드 앰프 & mm형도 고성능 구성입니다.

출력단에 전류를 많이 흘리는 구조로 고주파에서 출력단,nfb 소자의 임피던스 저하로 인한

고출력시에 전류 부족 상태에서도 a급 작동을 유지하는 구조입니다.





컨트롤류,셀렉터로 푸시 스윗치를 사용하는데 세척제 투입이 안되는 구조라서

애를 먹었습니다.1개를 윗 부분을 드릴로 뚫고 하다가 파손될뻔해서 앞 부분에

세척제를 뿌리고 세워서 흘러 들어가게끔식으로 세척을 했습니다.



접점 상태들이 좋지 않아서 일반 세척제로는 힘드록 차후 문제 발생 주기가

짧을수 있어서 아세톤을 쓰고 라이터 기름으로 흘리고 접점 표면 보호를 위해

점도가 낮은 유성 세척제,그리고 다시 라이터 기름으로 헹구어 냈습니다.



아세톤은 저만에 세척 노하우로 칵테일 해서 쓰는데 플라스틱,페인트류를

순식간에 녹여서 절대 따라하시면 안됩니다.

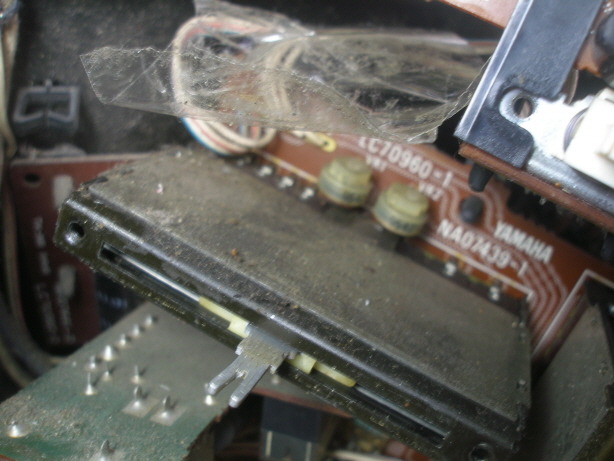

슬라이드 반고정 저항이 고급입니다.그러나 전면 노브류와 연결시 뻑뻑해져서 작동이 안됩니다.





해드폰 릴레이등 전면에 소신호 릴레이가 2개 들어가는데 이 릴레이는 단자가

구할수 없는 것이라서 세척만 했습니다만 원래 세척 효과가 없는 구조입니다.





슬라이드류 노브인데 패널을 끼우면 뻑뻑해서 작동이 안됩니다.

강하게 밀면 작동합니다만 부러지오니 절대 힘을 주지 마시고,



고무류 손잡이가 달린 드라이버등으로 톡톡 치면 움직이오니 그리 사용하세요.

절대 손으로 돌리지 마세요.





포노 밸런스 확인 작업인데 스피커 단자에 물린 것이라서

볼륨 갱 에러에 의한 좌우 오차가 좀 있습니다만 포노 쪽 출력은 mm & mc 같습니다.



사진은 부하 물리고 약 1왓트시 좌우 밸런스입니다.





좀 더 큰 출력에서는 볼륨 갱 에러가 작아져 밸런스가 거의 같습니다.





그외 스피커 릴레이 2개 세척해놓았습니다.

a&b급 전원 릴레이는 자칫 일이 커질것 같아서 그냥 두었습니다.



슬라이드는 어쩔수없이 말씀드린대로 작동해야 합니다만

그외 모든 컨트롤류 잘 작동합니다.



이 기기는 구조상 혹 차후 문제시 재점검비가 많이 드오니 참고되시고

가급적 이대로 사용하시다가 고장나면 정리하시길 권장드립니다.



그러나 마지막 한 시즌은 잘 작동할듯 싶네요.

오래 기다리시게 해서 거듭 죄송합니니다.좋은 하루되세요.
