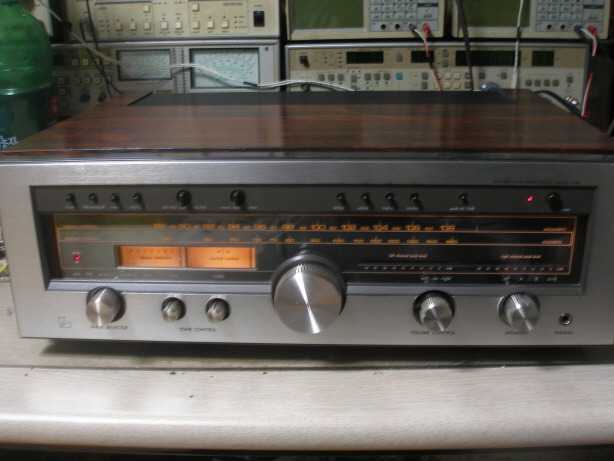

럭스맨 리시버 R1070 (2014년 2월 5일 일반)

너무 오래 기다리시게 해서 죄송합니다.

파워 앰프 한쪽 채널 파워 tr 짝짝이 갈림등으로 입고주셨습니다.



럭스맨 기기들 중에서는 비교적 작업 편의성이 좋은 편입니다만

별 한일 없는데 잔손이 많이 가서 이틀 작업을 넘긴 것 같습니다.

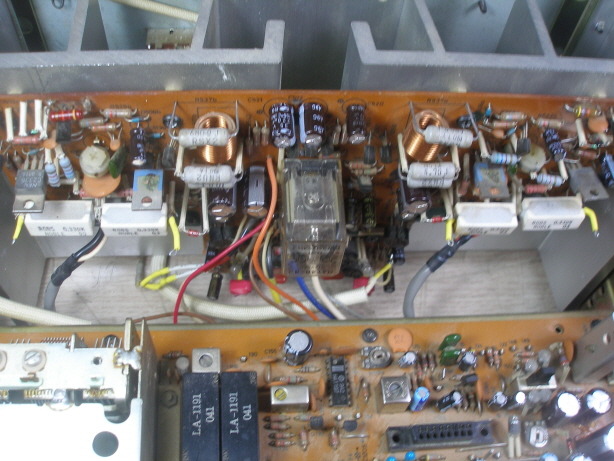

튜너 기판인데 리시버 치고는 반고정 저항이 9개로 많이 들어갑니다.

기판 우측 중간에 커넥터는 돌비 팩을 꽂는 커넥터입니다.



if 필터가 세라믹외에 선형성이 좋은 코일 필터 4개 내장 모듈이 들어갑니다.

그외 출력단에 op amp ic를 사용합니다.

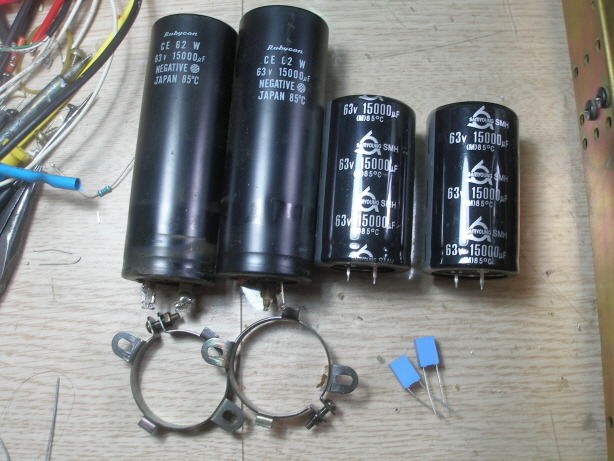

1차 정류 & 파워 앰프 전력단 케페시터인데 터져 있습니다.





그 시절 리시버치고는 대용량인 15.000uf를 사용합니다.

같은 15.000uf 용량으로 교환했습니다.



그외 서비스로 고역 임피던스 보상용 필름을 병렬로 달아 놓았습니다.





파워 앰프 tr인데 우측이 다른 것으로 교환되어 있습니다.

이 tr은 반드시 같은 컴플리멘터리 조합 & 전류 랭크로 교환해주어야 합니다



모두 단종된 것으로 시중에서 구할수 없는 것이라서 방열판에 장착 가능한

같은 외형 규격으로 가지고 있던 것으로 교환했습니다.



이후에 출시된 훨씬 고성능 tr로 켄우드 엘01에 들어가는 것입니다.

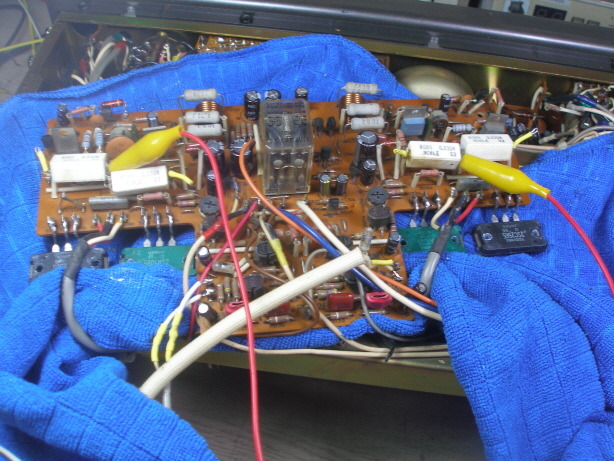

앞서 파워 앰프 기판의 tr들이 재납땜되어 있습니다.

다른 부분들도 오래 열화되어서 납땜이 좋지 않습니다.





케페시터가 터진 것이 있습니다.





릴레이 접점 청소.

근래 신품 릴레이가 접점 구조가 좋지 않고 접점이 붙어있는 힘이 약하고

신품도 접점 문제가 있어서 이 규격 릴레이는 근래에는 가급적 기존 릴레이를 유용하고 있습니다.





초단 차동 회로 tr을 전류 증폭율 실측 선별한 tr들로 모두 교환했습니다.

저잡음 & 고증폭율 tr들은 오래된 것은 잡음 & 불량이 많아서 교환해주는 것이 좋습니다.



특히 이 tr은 불량이 날 경우 자칫 스피커를 파손할수 있습니다.





교환한 tr은 온도 변화에 상보하게끔 수축 튜브로 열결합 해놓았습니다.





그외 파워 앰프 전해 케페시터 모두 교환했습니다.

삼화 105도급,로우 esr 고성능 삼영 nxb & 오디오 그레이드 사용.



그외 바이어스 조정용 취부 단자를 달아놓았습니다.





파워 앰프 기판 모두 재납땜 & 세척.





파워 tr은 방열 글리즈 도포해서 장착했습니다.cpu용 글리즈라서 바른 티가 안납니다.

절연지 방열판 쪽도 도포 장착.





이 앰프는 구조상 기판 장착후에는 옵셋 조정이 손이 안들어가서 출고시 손으로 돌리는

반고정 저항이 들어갑니다.뜯은 김에 조정후 조립하고 바이어스는 웜업후 온도 보상전에

조정해놓았습니다.

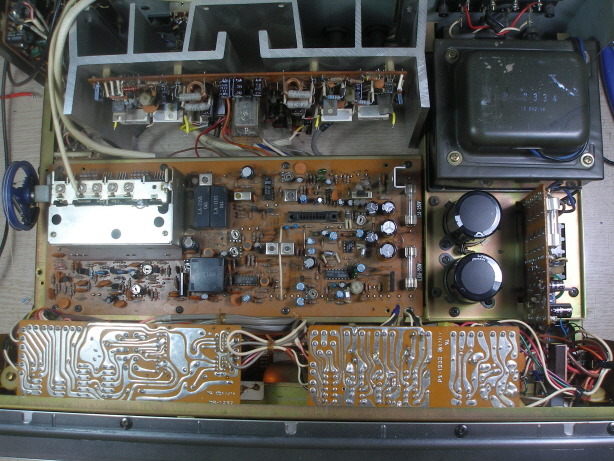

전원 기판인데 기판 접착제로 저항 연결부가 부식되어 있습니다.

이같은 경우가 흔한데 다이오드 경우는 잘 삭아서 부서집니다.



저항 경우는 리드 연결부 저 부분이 부식되면 잡음이 날수 있습니다.





마이너스 전원 기판 전해 케페시터 모두 교환.





그외 전원 기판 전해 케페시터 모두 교환했습니다.





스케일 창이 안쪽이 지저분한데 때가 잘 안지워집니다.





일부 스윗치 노브가 그전에 비뚤게 접착되어 있습니다.

자칫 더 부스러질수 있어서 그냥 두었습니다.





이 기기는 조명 전구 교환이 구조상 일손이 제법 갑니다.

그전에 작은 전구로 교환되어 있는데 모두 교환했습니다.



그외 미터 전구 2개도 교환했습니다.







바리콘 잡음이 심해서 바리콘 세척했습니다.

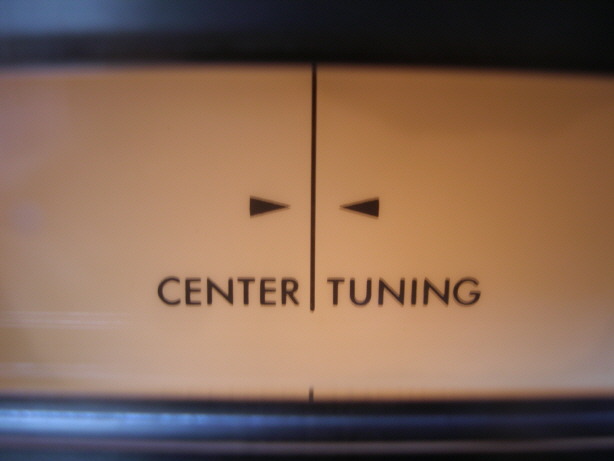

정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

늘 이 지점에 튜닝하세요.





뒷면에 안테나 어테뉴에이터 스윗치가 이동중 등에서 바뀌기 쉽사오니

늘 아웃에 두고 사용하세요.이것은 전파가 강한 지역 방송국이 많은 해외에서

쓰는 것인데 국내에서는 용도가 거의 없습니다.





그외 튜너 와이드 밴드 스테레오 왜율 1khz 0.24% 이하,

스테레오 분리도 1khz 좌우 42db 이상 얻었습니다.



그외 컨트롤류 모두 분해 세척해놓았습니다.



귀하고 이쁜 기기이오니 잘 사용하세요.
