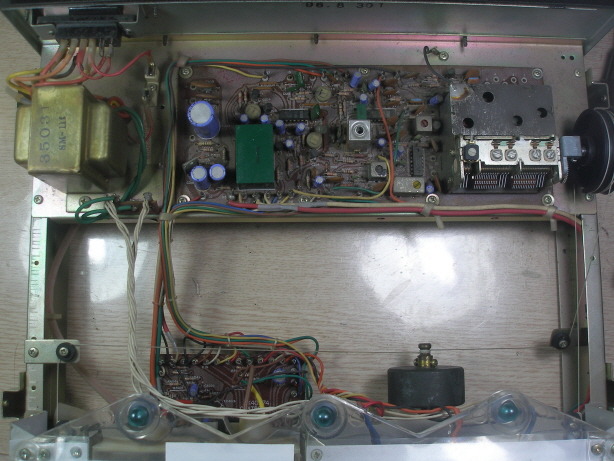

인켈 튜너 TK600(2014년 1월 오버홀)
레스터레이션 작업으로 입고주셨습니다.
우드 버젼에 보기 드물게 상태가 좋은 것 같네요.
예전 100볼트 시대 출시된 기기여서 기기 커버를 열지 않고
뒤에서 간단히 교환할수 있는 휴즈가 100볼트이고 220볼트 휴즈는 내부에 있습니다.
100볼트 휴즈는 점프하고 기존 100볼트 휴즈 홀더를 220볼트용으로 바꾸었습니다.
바리콘 세척 & 트리머 교환.

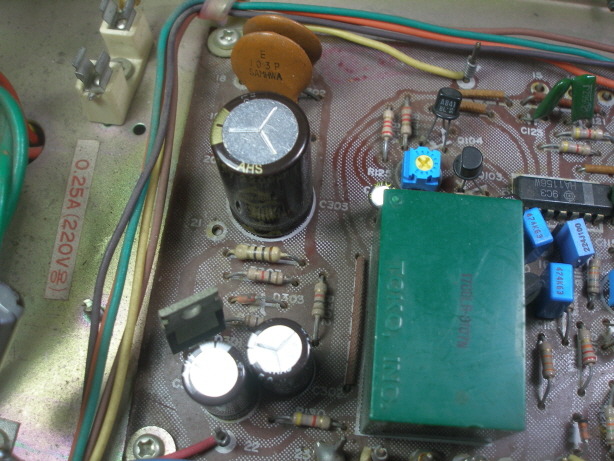

전해 케페시터류 모두 교환.1차 정류 케페시터는 용량을 2.200uf로 늘리고
오디오용 전해를 사용했습니다.그외 로우 esr 삼영 고급 nxb 그레이드 사용.
반고정 저항류 모두 교환.
커플링 케피시터는 오디오 그레이드 사용.
출력 앰프 기판 커플링 케페시터 오디오 그레이드로 교환.
검파 코일 코일 수리.
기판 모두 재납땜 & 세척.
정확한 튜닝 미터 동조 지점.
튜닝 미터마다 0점 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.
늘 이 지점에 튜닝하세요.

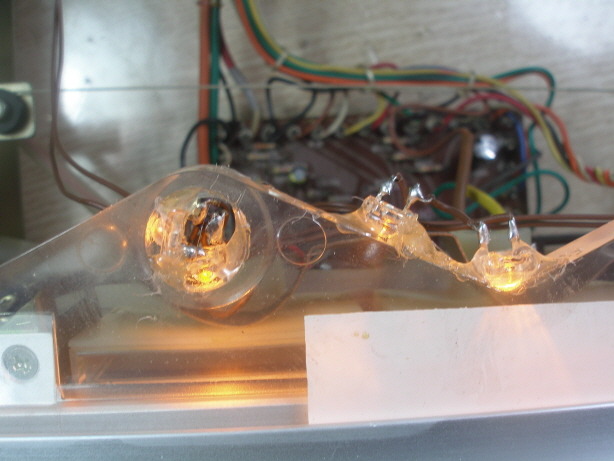

그외 조명 전구를 황색 고휘도 led로 교환했습니다.
led 전원은 직류로 바꾸어 달고 휴즈 달아놓았습니다.
글루 건으로 붙혀서 지저분 합니다.
미터 주변은 어두워서 2개 추가했습니다.
led를 그나마 밝은 것을 쓰긴 했습니다만 led 경우 황색이 어두운데
기존 조명보다는 훨씬 밝고 낫네요.
*그외 작업 내역
-88-108mhz 로우 & 하이 밴드 주파수 표기 편차 최소화.
-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.
-검파 코일 수리 & 튜닝 센터 최적화.
-스테레오 왜율 1khz 0.3% 이하 까지 얻음.
-스테레오 분리도 1khz 47db 이상 얻음.나쁜 쪽에 주고 받음.
소장 가치가 있는 것 같사오니 잘 사용하시고 혹 이상 있으시면 들려주세요.
좋은 하루되세요.
