산수이 리시버 8080DB (2022년 9월 오버홀)

이 기기도 칙칙이 기름이 밑면 패널에 흘러 있습니다.

닦은후 사진이 없네요.

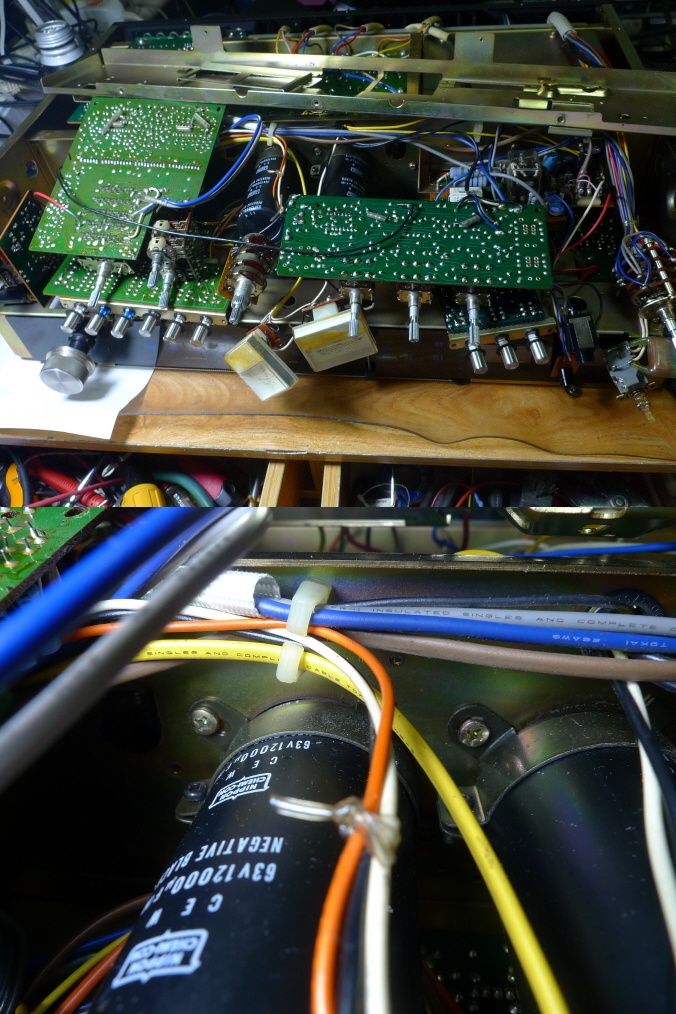

작업전 내부,기판들.

그전 작업 이력은 파워 TR이 좌측만 짝짝이로 교환,파워 앰프 기판 저항 1개 교환,

조명 전구류 교환,릴레이 세척,칙칙이가 뿌려져 있습니다.







돌비 기판이 달려있는 DB 모델입니다.

DB 기기는 작업치 않는데 아무 생각없이 보내주시라고 했습니다.



DB 모델은 돌비 셀렉터 문제가 많아서 오래전에 작업 중단 했습니다.

일도 훨씬 많습니다.







그전에 조명 전구,셀렉터 전구가 교환되어 있습니다.







파워 앰프 기판으로 산수이 이 시리즈는 휴즈 저항이 많이 들어가는데

휴즈 저항은 오래되면 저항값이 올라가서 고장나는 경우가 많습니다.



휴즈 저항은 그 시절에 많이들 썼다가 이런 문제로 이후 세대 기기들은

거의 안씁니다.







초단 차동 회로 TR을 그시절 재고 오리지널 수퍼 로우 노이즈 TR을 전류 증폭율 선별해서 교환.

온도 변화에 상보하게끔 애폭시로 접착,수축 튜브로 열결합.



기판 구조가 두개 TR을 붙히기 어려워서 일부 저항은 기판 밑쪽으로 옮겨 달았습니다.







바이어스 컷오프 TR인데 불량율이 높은 TR에 그전에 파워 TR을 교환한 흔적이 있어서

4개 모두 교환.







드라이버 저항인데 150옴이 사진처럼 400옴이 넘게 나오는 것도 있습니다.

전류단 전류가 뚝 떨어지게 됩니다.



앰프가 입고시 점검에는 작동은 하지만 고장 상태입니다.







4.7옴 파워 TR 스토퍼 저항.











초단 전원 디커플링 저항 180옴이 310옴이 나오고 1개가 교환되어 있는데

100옴 으로 교환되어 있습니다.







파워 앰프 기판 휴즈 저항,전해 케페시터,반고정 저항 모두 교환.







파워 앰프 기판 모두 재납땜 & 세척.

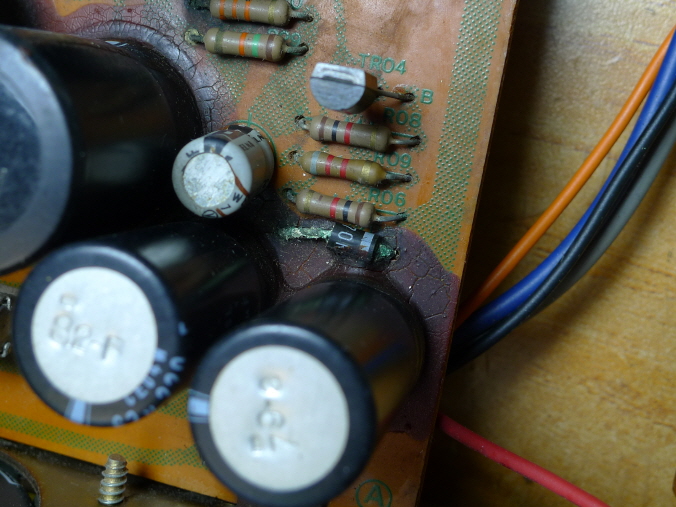

전원 기판으로 기판 접착제로 리드가 부식된 부품들이 있습니다.







파워 앰프 접지단자 선으로 외관상 안보이지만 부식되어서 끊어져 있습니다.







파워 TR 바이페스 케페시터들로 터져 있습니다.







파워 앰프 초단 + - 전원이 TR식 리플 필터가 별도 들어가는데 그전에 부식된 리드를

수리한 흔적이 있습니다.







파워 앰프 초단 리플 필터 TR 오리지널 + - 컴플리멘터리 페어로 교환.

지금은 돈주고도 구할수없는 매우 귀한 오리지널 입니다.







주기판,전원 기판 휴즈 저항류 교환.







파워 앰프 커넥터 단자가 부식되어서 재납땜이 안됩니다.







다이오드 노이즈 컷트용 케페시터 리드도 부식으로 끊어져 있습니다.

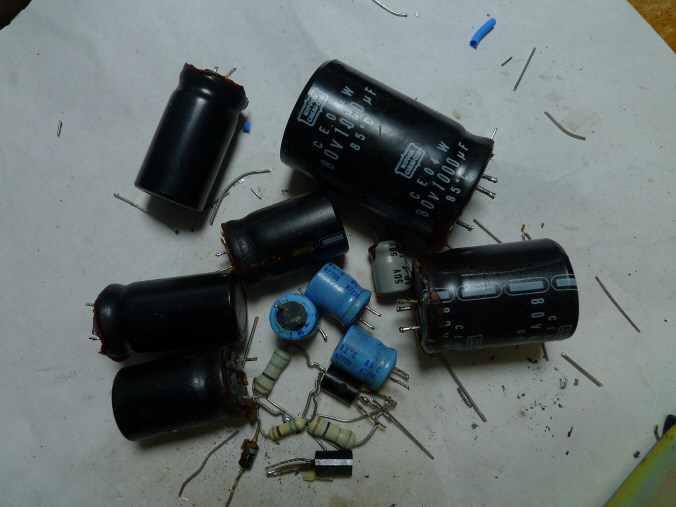

주기판,전원 기판 전해 케페시터,휴즈 저항류 모두 교환.







주기판,전원 기판 모두 재납땜 & 세척.









좌측 채널 파워 TR이 다른 형번으로 교환되어 있습니다.

대치품이 아직 나오긴 하지만 요즘은 국내에서 사면 백프로 짝퉁으로



정품 대치품은 디지키,마우저등 정품 인증 판매하는 해외 사이트 에서만 구할수 있습니다.

개당 만원 정도에 해외 배송으로 제가 구입 재고할 형편이 안되어서



파워 TR 수리,교환 작업은 중단했습니다.

상하 대칭 회로용 TR들은 반드시 컴플리멘터리 페어,같은 메이커로 모두 교환해야 하는데



어쩔수 없어서 파워 TR들은 그냥 두고 절연지만 교환했습니다.







파워 TR 절연지를 열전도가 좋은 실리콘 패드로 교환.

방열판에 방열 그리스 도포.







바이어스는 웜업후 온도 보상을 살펴 조정.







파워 TR 케페시터가 내부에 있는데 고정 러그 볼트를 풀려면 전면 기판,전면 세시까지

분해해야 합니다.







파워 앰프 케페시터 교환.국산 케페시터 중 63볼트 규격으로 가장 큰 용량은 이 케페시터 밖에 없습니다.

고주파 임피던스 보상용 필름 케페시터 추가.



배선들은 단자에 단단이 감아 납땜.

이쪽 배선들은 매우 작은 결선,납떔 저항도 고주파 임피던스,NFB 회로 악영향이 큽니다.









프리 앰프 기판 작업 전.







프리 앰프가 IC 1개 방식인데 이 IC는 불량율이 높아서 교환 해주어야 합니다.

구할수없는 부품이여서 IC 내부 회로도로 만들어 달았습니다.



IC 내부 TR은 저잡음,고전류 증폭율,고주파 특성이 좋은 TR을 만들기 힘들어서

제가 만든 것이 더 좋을수 있습니다.



십수년전 날잡아 만들어 둔것인데 몇개 남지 않았지만 아직도 굴러다니는데

일이 얼마나 없으면 그럽니다.



톤 앰프 TR도 교환.









프리 기판 작업후 사진이 없어서 다른 사진에 일부 나온 것을 잘라 올렸습니다.

전해 케페시터 모두 교환.입력 커플링은 필름 사용,



그외 오디오용 전해,세계 최고 성능급의 삼영 NXB 사용.







필터,컨트롤 기판 리캡.







마이크 앰프 기판 전해 케페시터 모두 교환.TR 1개 교환.







돌비 기판인데 배선이 많이 달려서 뒤집기도 힘듭니다.









컨트롤 기판 리캡,반고정 저항류 교환.







돌비 기판 반고정 저항들은 밑쪽에서도 조정 가능한 것이 들어가고 기판에 구멍이 뚫려 있습니다.







돌비 기판 터진 케페시터.









돌비 기판 전해 케페시터,반고정 저항 모두 교환.

사진은 간단해도 비좁은 틈새로 이쪽 기판만 일이 매우 많습니다.







반고정 저항들은 조정하려면 밑쪽에 달아야 합니다.







릴레이,보호 회로 기판 전해 케페시터,반고정 저항 모두 교환.

그전에 릴레이 세척한 흔적이 있습니다.









튜너 전원 기판 전해 케페시터,반고정 저항 교환.

방열판,저항 열이 많아서 멀리 달았습니다.







포노 앰프,입력 셀렉터 기판으로 포노 앰프도 프리 앰프와 같은 IC를 쓰는 방식입니다.

그전에 좌측 채널 IC를 중고 같은 IC로 교환한 흔적이 있습니다.



리드가 끊어진 중고로 힘들게 작업되어 있는데 프리 앰프에서 떼어낸 것으로 교환했습니다.







포노 앰프 전해 케페시터 모두 교환.







모든 컨트롤류 4가지 용제로 세척.









튜너 기판 작업 전.

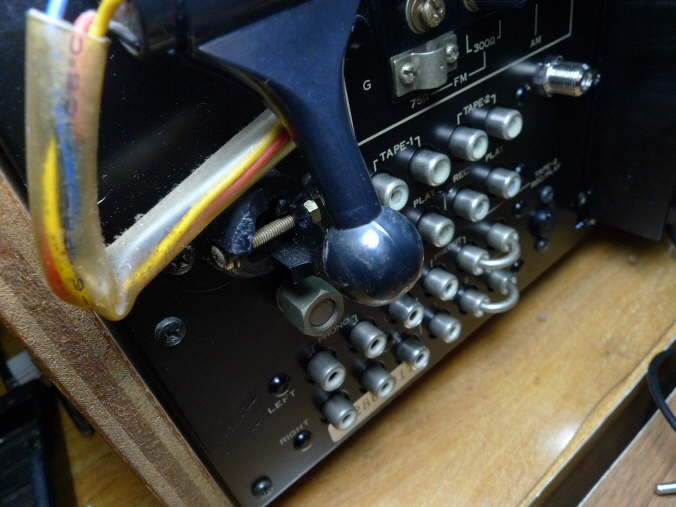

안테나 단자를 75옴 커플링 단자로 변경.

기존 단자는 모두 삭제 했사오니 새로 단 단자만 사용하세요.







튜너 프론트엔드 AM 까지 모두 재세팅.







튜닝 센터를 IF 리미터 이하 작은 신호 입력에서 신호 상하 진폭으로 최적화.









튜너 기판 전해 케페시터,반고정 저항 모두 교환.









그전에 셀렉터 전구들이 LED로 교환되어 있는데 이 LED는 요즘 빈티지 리시버 전용으로

잘만들어 나온 것이여서 그대로 유용했습니다.



개당 천원이 넘을겁니다.







조명 전구도 LED로 교환되어 있는데 제가 쓰는 것과 같아서 그냥 두고

미터 조명쪽 각도만 조금 바꿨습니다.









튜닝 포인터 전구 교환.튜너 선택시에만 켜집니다.









스테레오 전구 교환.







이 시리즈는 미터 전구 교환이 일이 많습니다.

미터 전구 모두 교환.









돌비 어저스터류 모두 서비스 메뉴얼 값으로 조정.









레벨 미터 서비스 메뉴얼 지침대로 20V,8옴 50왓트로 조정.









1KHZ 8옴 부하 물리고 최고 출력 클립 파형 잘 나옵니다.

1KHZ 왜율 1% 이하,8옴 최고 출력 약 110왓트 전후 나옵니다.









일부 기판 일부만 재납땜.







노브류 물세척.







전면 패널은 틈새로 얼룩이 질것 같아서 물걸래로 세척.







밑쪽 마감재 볼트 1개는 빠가나서 입고시에 없었습니다.







커버 볼트들이 제것이 아닌데 제가 그런것이 아니오니 참고되세요.









AM 바 안테나 고정부가 부러져있는데 고정은 되어서 그냥 두었습니다.







스케일창 내부,패널,노브 하나하나 왁스 발라두었습니다.



*그외 튜너 작업 내역.

-로우,하이엔드,RF 트래킹 90-106MHZ,그전에 열심히 엄청 돌려놔서

90-106 사이를 수십번 왕복 했습니다.감도가 엄청 올라갔습니다.

-스테레오 왜율 1KHZ 좌우 0.3% 이하 까지 얻음.

-스테레오 분리도 1KHZ 좌우 45DB 이상,나쁜 쪽에 주고 받음.

-AM 로우 하이엔드 600-1400KHZ,

AM 까지 계측기로 세팅해서 잘 나옵니다.



작업이 일주일 이상 걸릴것 같았는데 지난 11일부터 했으니 13일 정도 된것 같습니다.

몸이 안좋아서 거의 기다시피 작업했습니다.



멀리 제주에서 보내주셨는데 기기 포장은 해두었습니다만

직접 찾아가시는 것도 말씀주셨는데 원하시면 택배 발송 드리겠습니다만



가급적 직접 수령하시는 것을 검토해보세요.

감사합니다.
