인켈 튜너 T102 (2015년 9월 오버홀)

오래 기다리시게 해드려 죄송합니다^^

이 기기는 그 시절에 신품 구입하셔서 주욱 사용하신 기기입니다.



102는 예전에 쓸만한 튜너 추천을 물으시면 줄곧 추천해드렸던 기기입니다만

이 가격에 이만한 튜너가 없습니다.이 정도 사양,성능은 지금 시세로 외산 30만원대



튜너 이상,또는 그보다 비싼 기기들이 떨어지는 경우가 많습니다.

튜너는 같은 모델이라도 내부 부품 오차,제조시 재현성의 어려움으로 기기 간 성능 차가 큽니다.



간혹 뽑기 운이 좋은 102 경우 외산 고급기를 능가하는 놀라운 기기가 있습니다.

실용등에서 오디오 설계를 했다는 분도 나서서 102를 절하합니다만

5만원 주고 이만한 튜너 있으면 짜장면 한그릇 사겠습니다.

각설드리고,



사진은 컨트롤 텍트 스윗치들을 교환하려고 뗀 전면 패널인데 sae 시리즈들은

전면 led들이 접착되어 있어서 컨트롤 기판을 탈거하려면 led 리드들을 모두 떼어내야 합니다.







텍트 스윗치 모두 교환.스윗치 1개당 납 흡입기 4회 작동이니 일손이 많습니다.







그전에 출력 단자 쪽을 수리한 흔적이 있습니다만 교환해주어야 합니다.







sae 시리즈는 뒷면 레터링이 잘 지워지는데 닦다가 지워졌습니다.

양해 구합니다^^







검파 코일 분해 수리.기판 구멍이 약해서 td2000,102 등은 검파 코일 떼다가

자칫 코일 리드가 망가지기 쉽습니다.



검파 코일 케페시터는 2가지 온도 보상형을 기판 상하로 달아서

기기 내부 온도 변화에 의한 코일 드리프트를 최소화 했습니다.







102는 메모리 방식이 3,300uf 대용량 케페시터 식인데 기기를 꺼두면 1주일 전후에 지워집니다.

1f 수퍼 케페시터로 바꾸어서 거의 반영구적 백업이 가능합니다.







am 회로 제외하고 전해 케페시터 모두 교환.

외산 고급 케페시터보다 고성능인 삼영 nxb & 오디오용 전해 & 일부 필름 사용.



그외 반고정 저항 am 회로 제외하고 모두 교환.

프론트엔드 트리머 4개 모두 교환.

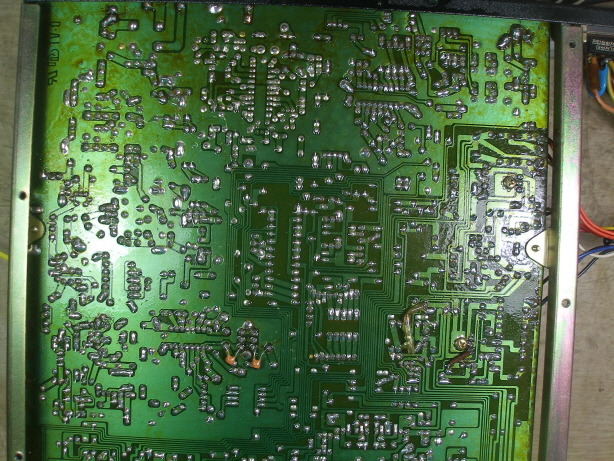

102는 납땜 일량이 너무 많아서 재납땜 옵션은 예전에 제외했습니다만

am 회로 제외하고 모두 재납땜 & 세척했습니다.



납떔하다가 지칩니다^^







102 케이스 볼트는 탭이 흔치 않은 것이라서 구하기 힘듭니다.

탭이 넘어간 1개는 큰 볼트로 바꾸었습니다.







*그외 작업 내용.

-하이 밴드 108mhz & 로우 밴드 87.5mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

감도가 대폭 향상되었습니다만 시그널 미터 표기 레벨은 줄여 놓아서

얼핏 감도가 떨어진듯 보일수 있습니다만 대폭 향상되었사오니 참고되세요.

-쿼드레처 위상 쉬프트 코일 & 모노 t.h.d 코일 정말 최적화.

-스테레오 왜율 1khz 와이드밴드 좌우 0.26-0.3% 이하 까지 얻음.

-스테레오 분리도 1khz  와이드밴드 좌우 48-51db,

네로우 밴드 47-48db 이상.나쁜 쪽 채널에 주고 받음.



잘 사용하시고 혹 문제있으면 들려주세요.

좋은 주말되세요^^
