파이오니아 리시버 SX838 (2013년 6월 일반)
멀리 제주에서 보내주셨는데,
너무 오래 기다리시게 해서 죄송합니다.
기기가 전체적으로 손볼 곳이 많은 것 같네요.
restoration 작업은 아닙니다만 제주에서 보내주셔서
튼튼히 & 충분히 테스트를 했습니다.
전원 코드 교채를 말씀주셨는데 가지고 있던 중고 코드를 유용했습니다.
80년대 코드이지만 요즘 코드보다는 낫습니다.
접지형 코드라서 접지 해놓았습니다.
코드가 굵어서 뒷단자 스토퍼를 사용할수 없어서 사진처럼 타이밴드로 묶어 놓았습니다.
이른바 인렛식은 패널에 4각형 구멍을 내야 해서 제 형편으로는 작업이 안됩니다.
우기면 할수는 있습니다만 드릴로 작은 구멍들을 4각형 재단선을 따라 뚫고
줄로 다듬어야 하는데 비용도 그렇고 제 작업 환경으로는 여러모로 무리입니다.
원래는 제가 그런 쪽 전문입니다^^
가장 말끔히 하려면 뒷 패널을 분리해서 프레스 집에 맡기면
말끔하게 뚫어줍니다만 1개에 단가가 아마 2-3만원에 교통비,
패널 주변 단자,배선 분리 작업등 비용이 맞질 않습니다.
스피커 단자 교채를 말씀주셨습니다만 사진처럼 구조상 여의치 않습니다.
a,b,c 단자가 한 묶음이라서 굳이 달려면 기존 단자를 떼어내고
시트 철판이나 아크릴등을 볼트로 고정해서 단자를 설치해야 합니다.
그외 옆쪽도 입력 단자와 파워 앰프 방열판이 가까워서 안됩니다.
앞서 말씀드렸습니다만 이와 같사오니 그냥 사용하세요.
튜닝 포인터가 레일에서 벗어나 있고 바늘이 덜렁거립니다.
바늘은 붙혀두고 레일에 고정해놓았습니다.
튜닝 바늘이 우측 끝까지 가지 않는데 그전에 사진처럼 조명 전구를 교환하면서
배선이 짧아서 그럽니다.이것을 그전에 발진 회로를 돌려서 주파수를 맞추어 놓았는데
전 작업자가 전혀 개념이 없는 것입니다.발진 회로 쪽을 돌리면 88-108mhz 사이의 감도등이
고르게 나오지 않습니다.
그전에 스피커 릴레이가 사진처럼 되어 있습니다.
이 릴레이는 커버를 볼트로 고정하는 식인데 시중에 그런 릴레이가
없기 때문에 다른 기기에서 적출한 일반 릴레이를 이처럼 달아 놓은 것 같습니다.
기판을 만들어서 드릴로 뚫어서 장착했습니다.
전원단 기판 작업 전인데 이 시리즈들은 이쪽 케페시터들을 모두 교환해주는 것이 좋습니다.
릴레이 작동이 불량인데 일부 휴즈가 부식되고 접점이 좋지 않아서 그럽니다.
탈거한 전해 케페시터들,
일부 저항이 그을리고 파손되기 전입니다.
옆의 큰 시멘트 저항 열로 그럽니다.
잡음 특성이 가장 좋은 메탈 필름 1/2w 오차 1% 저항들로 교환했습니다.
그외 불량율이 높은 정전압 회로 tr 1개 교환했습니다.
전원 회로 기판 케페시터 모두 교환.
로우 esr 삼영 고급 nxb 그레이드 사용.
그외 휴즈류 & 홀더 사포로 세척해놓았습니다.
1개는 교환.
일부 슬로우 블로우 타입이라서 가급적 기존 휴즈를 유용했습니다.
전원단 기판 모두 재납땜 & 세척.
이쪽 기판은 재납땜 해주는 것이 좋습니다.
특히 단자류 납땜들이 좋지 않습니다.
릴레이 & 보호 회로 기판 전해 케페시터 모두 교환했습니다.
삼영 nxb& 출력 신호 교류 바이페스용 2개는 이 규격이 가진게 떨어져
삼화 일반 그레이드로 교환했습니다.음질과는 무관합니다.
그외 필름 & tr 1개 교환.
릴레이 기판 단자 쪽만 재납땜 했습니다.
포노 앰프 작업 전입니다.
포노를 사용하시질 모르겠습니다만 빈티지들은 가급적 원래 기능들을 살리는 것이 좋고
멀리서 보내주신 김에 작업했습니다.
포노 앰프 tr 6개 모두 교환했습니다.
불량율이 높은 tr들인데 고전류 증폭율 & 저잡음 tr들은 오래 사용하면
나가거나 잡음이 튀는 경우가 많습니다.
이 기기도 작업전 포노-프리-앰프 잡음 레벨을 들어보면
케페시터 문제도 있습니다만 작게 툭툭하는 것이 들립니다.
포노 앰프 전해 케페시터 모두 교환.
삼영 nxb & 오디오 그레이드,입력 커플링은 누설 전류가 작은 필름 사용.
포노 앰프 기판 단자류만 재납땜.
프리 앰프 작업 전인데 그전에 wd40이 기판에 흥건합니다.
이쪽 기판외에 컨트롤 기판들이 모두 이렇습니다.
그외에 tr들을 뒤집어 살핀 흔적이 있습니다.
멀리서 보내주신 김에 & 이 시리즈 제조 연식등을 감안해서
초단 fet & tr들 모두 교환했습니다.초단 fet는 기존 2sk30을 2sk117로 교환했습니다.
2sk30도 있습니다만 이 시절에 fet가 처음 제조 & 고성능 소자로
시장에 나올 무렵이라서 117이 후속 발매된 고성능입니다.
프리 앰프 전해 케페시터 모두 교환했습니다.
삼영 nxb & 오디오 그레이드 사용.
그외 컨트롤 기판 세척.
그외 컨트롤 기판들 단자 쪽들은 모두 재납땜 했습니다.
파워 앰프 작업 전 입니다.
그전에 초단 tr들이 사진처럼 한쪽만 작업된 흔적이 있습니다.
좌우 4개 모두 걷어내고 전류 증폭율 실측 선별한 tr들로 교환했습니다.
교환한 tr들은 온도 변화에 특성이 같게끔 수축 튜브로 열결합 해놓았습니다.
그전 작업된 흔적
파워 앰프 전해 케페시터 모두 교환,
반고정 저항 4개 교환.
바이어스는 웜업후 온도 보상 전에 조정해놓았습니다.
조명 전구를 led로 교환했습니다.
일손이 비교적 많이 갑니다.
밝고 열도 안나고 반영구적으로 교환이 필요없습니다
마지막으로 튜너부 조정을 해야 합니다.
별 한것 없어 보여도 눈에 띄고 손볼 곳들을 마무리하려면 시간이 많이 걸립니다.
이 시리즈들은 구조상 튜너 기판 밑쪽이 막혀 있어서 기판 작업을 하려면
기판 배선들을 모두 잘라내고 링줄도 걷어내야 하는등 대작업이 됩니다.
쿼드레처 위상 쉬프트 코일 쪽이 약간 위상이 늦어서 기판 위쪽에서 조치했습니다.
상부 진폭 제한 & 모노 t.h.d 코어를 빼내고 뺀값을 고려해서 하부 코어 조정,
하부 코어 조정후 당시 상부 코어를 끼우고 전체 값을 본후에 다시 반복...
이 과정을 반복해야 합니다.
그덕으로 스테레오 왜율,분리도가 많이 향상되었습니다.

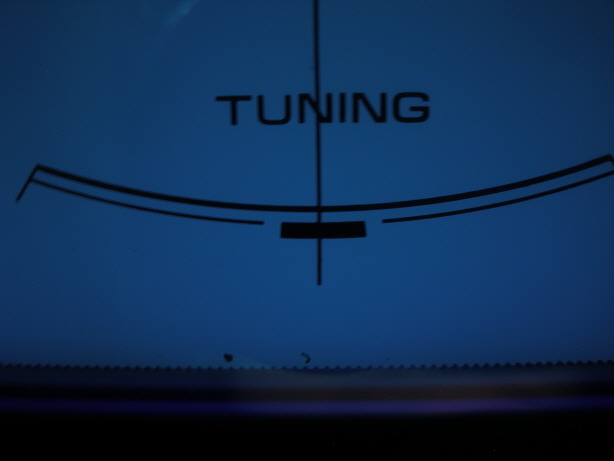

정확한 튜닝 미터 동조 지점.
미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.
늘 이 위치에 튜닝하세요.
작업 완료.장시간 테스트 완료.
*튜너부 작업 내역
-88-108mhz 표기 편차 최소화.
-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.
-튜닝 미터 센터,쿼드레처 검파 코일 정밀 최적화.
-스테레오 왜율 1khz 0.82-0.85% 이하까지 얻음.
-스테레오 분리도 1khz 45.7-45.5db 까지 얻음.
나쁜 쪽 채널에 trade off함.
그외 컨트롤류 모두 세척.스케일창 청소.뒷 단자류 세척.
릴레이 붙는 시간은 팝음을 줄이려고 조금 늘려 놓았습니다.
작업비는 전원 코드 작업 2만원 + 릴레이 작업 2만원 + 전원 기판 작업 3만원
+ 릴레이 기판 작업 2만원 + 포노 앰프 기판 작업 3만원 * 프리 앰프 기판 작업 4만원
+ 컨트롤 기판 단자 & 세척 작업 3만원 + 파워 앰프 기판 작업 5만원
+ 튜너부 작업 3만원 + led 조명 작업 3만원,등 하면 제법 됩니다만...
멀리 제주에서 보내주셔서 나름 튼튼히,충분히 테스트 했습니다만
혹 문제 있으시면 번거로우시더라도 다시 보내주세요.
너무 오래 기다리시게 해서 거듭 죄송합니다.
잘 사용하세요.좋은 한주되세요.
