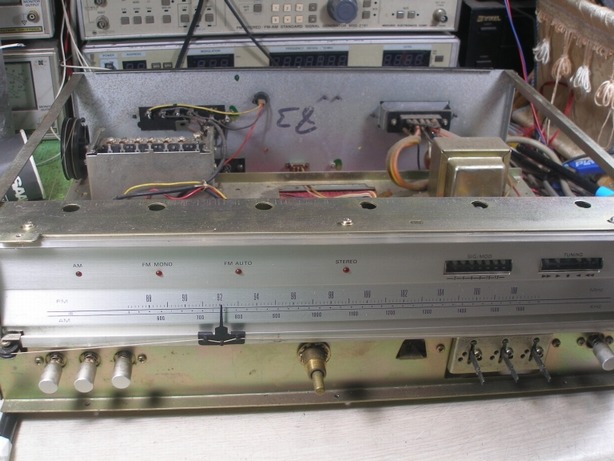

스트라우트 튜너 CLASSIC 11T (2011년 7월 오버홀)

내부 회로는 기존 스트라우트 튜너와 거의 같습니다만 스트라우트 최후 버젼으로 귀한 기기입니다.

많이 틀어져 있네요.







검파 코일 밑부분 조정을 위해서는 기판 구멍을 확장해야 합니다.







정류 다이오드인데 정상 작동합니다만 외관상 낡고 얼마전 작업해드린 스트라우트 튜너들과

같은 옵션으로 작업하기 위해서 다이오드,스위칭 노이즈 필터 컨덴서 교채했습니다.

다이오드 페스트 리커버리형 사용,컨덴서는 그냥 보기 좋게 박스형 필름으로 교채.







전원단 작업 후 사진.

리플 함유율을 줄이기 위해서 1차 정류 컨덴서 1,000uf를 2,200uf로 교환 &

정전압 회로 리플 필터 시정수 컨덴서 2배 이상 증량







am 회로 제외 모든 전해 컨덴서 교환.대부분 오디오용 전해,일부 필름 사용.

반고정 저항 1개 교환,디엠퍼시스 회로 마일러 컨덴서를 박스형 필름으로 교채.

마일러 컨덴서도 괜찮습니다만 그냥 보기좋게 바꾸었습니







am 회로 제외 기판 모두 재납땜.

출력측 프린트 기판 불량이 있어서 선으로 점프해놓았습니다.

더 좋은 옵션입니다.







전면 패널,노브류 물청소.







세척하다가 죄송하게도 사진처럼 튜닝 노브가 얼룩이 졌습니다.

기존 페인트가 벗겨진 것 같습니다.양해 부탁드리구요,







그외 내부 스케일 창도 닦으려다가 보니 사진처럼 페인트가 벗겨지네요.

그러나 조립 후 보면 그리 티가 안나오니 양해 해주시구요







튜닝 표기가 led 방식인데 사진처럼 중간에서 좌측 led가 절반 이하로 약간 켜질 때 쯤이

정확한 튜닝 중심점입니다.1109도 그렇고 스트라우트들이 미터 표기 회로 옵셋 차가 좀 있습니다.

늘 저 위치에 튜닝하시구요,



*작업 내역

-바리콘 세척,

-하이 & 로우 밴드 주파수 표기 편차 최소화.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98mhz 설정 & rf 게인 동일.

-감도 대폭 향상.별도로 조금 더 보강 해놓았습니다.

-검파 코일 & mpx v.c.o 정밀 최적화.

-스테레오 디스토션 데이터를 사진을 깜박 못 찍었네요.모든 작업 기기는 데이터를

사진으로 남겨두고 있습니다.얼핏 기억에 1khz 0.5% 이하 입니다.

-스테레오 분리도 1khz 44.7db 까지 얻음.

-am 회로 제외 전해 컨덴서류 모두 교채.오디오용 전해,필름,삼화 105도급 사용.

-am 회로 제외 모든 기판 재납땜.

-정류 다이오드 & 다이오드 노이즈 컷트 컨덴서 교환.

-반고정 자항 1개 교환.

-전면 패널,노브류 물청소.

-스케일창 분해 청소.

-컨트롤류 세척.

.

좋은 하루되세요.
