파이오니아 리시버 SX828 (2010년 12월 준 오버홀)

예전에도 828 오버홀 작업을 맡겨주셨는데 이베이에서

828 상태 좋은 것을 구하셔서 두대째 맡겨주셨습니다.



어제 완료하려 했습니다만 3일 작업을 넘겼네요.

사진은 전원단 작업 전후입니다.전해 컨덴서류 모두 교환.

삼화 105도급 & wb 그레이드 사용.기판 모두 재납땜.







그외 레귤레이터 tr 플라스틱 비스가 삭아서 절연 와셔를 넣고 금속 비스로 대체했습니다.







기판 모두 재납땜.

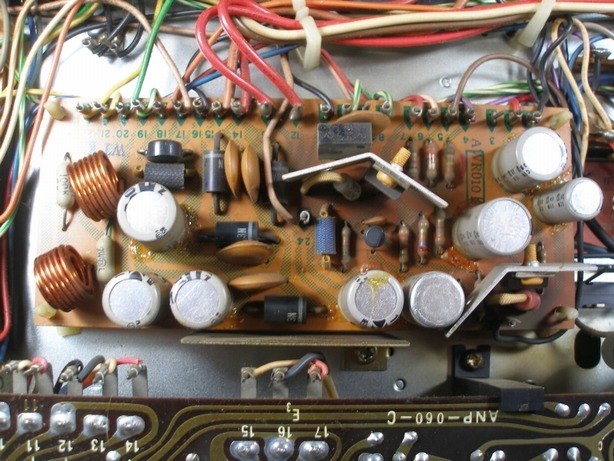

그외 러그에 고정된 튜너 프론트엔드 디커플링 전해 교환.







파워 앰프 직류 검출 & 릴레이 회로 기판 전해 컨덴서류 모두 리캡.

삼화 105도급 & 무극성 전해 사용.기판 모두 재납







릴레이 기판 모두 재납땜.







포노 eq 앰프 & 튜너 출력 앰프 기판.납땜 아슬이 있습니다.







828은 포노 앰프가 튜너 출력 앰프를 겸하는데 튜너 선택시 riaa 소자를 컷트

& 앰프 게인이 바뀌는 식입니다.경험상 tr 불량이 많아서 모두 교채해주는 것이 좋습니다.

tr 6개 교채.전해 컨덴서류 모두 교채.신호 계통은 오디오용 전해 사용.그외 삼화 105도급 사용.

riaa 소자 빅스형 필름으로 교채

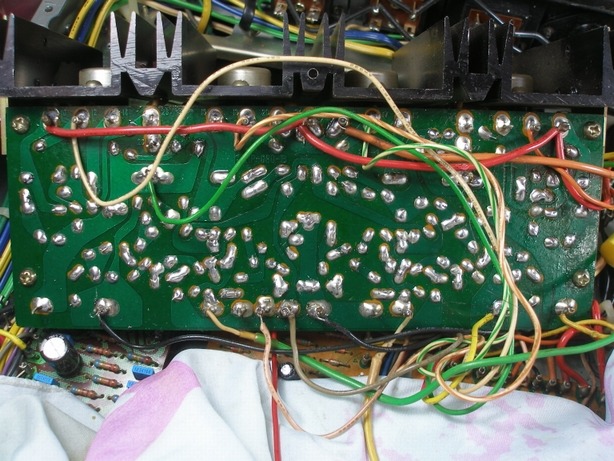

포노 기판 모두 재납땜.

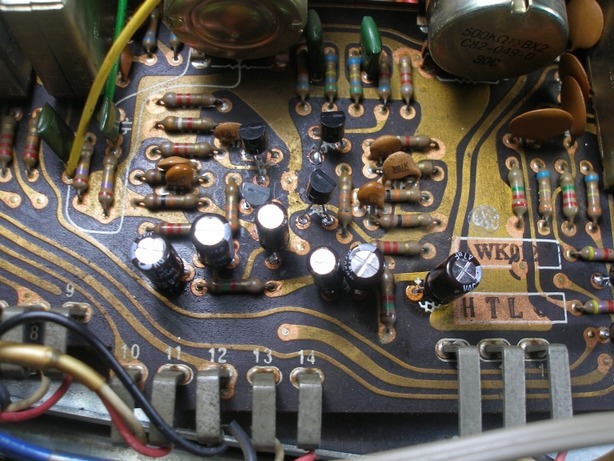

프리 앰프 작업 전.먼지가 수북하네요.







프리 앰프 작업 후.

경험상 tr 불량이 생길 여지가 많아서 fet & tr 모두 교채했습니다.

fet 2개,tr 6개 교채.그외 전해 컨덴서류 모두 교채.커플링 & 신호 쪽은 오디오용 전해 사용.

그외 삼화 105도급 사용.이중 기판식이라서 작업 시간이 많이 걸립니다.







프리 앰프 작업 후.

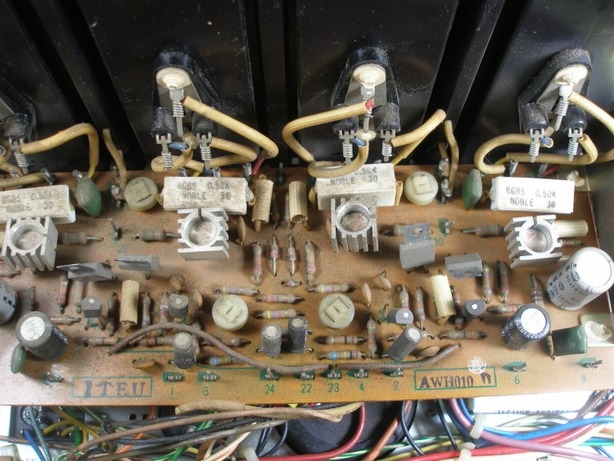

파워 앰프 기판 작업 전.







일부 전해 컨덴서가 터져 있네요.







초단 tr 좌우 4개를 hfe 실측 선별된 tr들로 교채.







파워 앰프 기판 작업 후.

초단 tr 4개 교환.전해 컨덴서류 모두 교환.커플링은 필름 사용.

그외 삼화 105도급 사용.반고정 저항 4개 교환.출력단 옵셋 & 바이어스 조정.







파워 앰프 기판 모두 재납땜.







웜업후 옵셋 & 바이어스 조정.







스피커 릴레이는 케이스가 구할수없는 식인데 알맹이만 바꿔드리려 했습니다만

맞질 않네요.할수없이 기존 것을 접점만 세척해놓았습니다.참고되시구요.







그외 전력단 평활 컨덴서에 고역 임피던스 보상용 대형 필름 장착.







튜너 기판 전해 컨덴서류 모두 리캡.커플링 & 신호 계통은 오디오용 전해 사용.

그외 삼화 105도급 사용







튜닝 미터 정확한 동조 지점.튜닝 미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

튜닝 미터가 좀 뻑뻑해서 좌측 방향 근처에서 약간 걸리는 현상이 있습니다.

큰 문제는 없사오니 참고되시구요.







미터 전구 교환.828은 미터 전구 교환이 까다롭습니다.

그전에 조명 전구 교환한지가 얼마 안된 것 같습니다.

미터 전구는 교환치 않아서 교환 해놓았습니다.







그외 스케일창 조명 전구는 교환한지 얼마 안되었고 제가 가진 전구보다 좋은 것 같아서

그냥 두었습니다.그전에 교환시 전구 홀더가 헐거워 우측 전구 1개가 점등 불량인데

모두 빼서 홀더에 타이트하게 고정되게 해놓았습니다.



그외 작은 셀렉터 전구 & 스테레오 램프 & 튜닝 바늘 전구는 교환하지 않았습니다.

그전에는 교환해드렸었는데 이 기기는 그리 오래 사용치 않은 것 같고

비용 절충 했습니다..



그외 스피커 셀렉터 전구는 4개중 3개가 나가서 교환해놓았습니다.







사진은 시그널 1khz 입력,유사 부하 8옴,좌&우 채널 동시 구동시 최고 실효 출력으로

약 50watt가 나옵니다.약 1watt시 좌우 밸런스 사진을 찍었나 했는데 사진이 없네요.

볼륨 가변 저항 오차로 편차가 있는데 1watt 이상에서는 편차가 반전되어서

거의 비슷해집니다.







약 1watt시 밸런스가 맞는 밸런스 컨트롤 마크 위치입니다.참고되시구요.







약 1watt 근처 출력시 디스토션 0.3% & 0.04% 전후.구식 회로라서 약간 디스토션이 높은 편입니다.

그리고 b급 앰프들은 소출력시 디스토션이 더 높습니다.







약 50watt시 디스토션.0.05% 전후 입니다.







스피커 셀렉터 전구 교환.







튜닝 바늘 말씀주셔서,바늘 휨 센터 맞추시려면 바늘을 사진처럼 좌측 틈이 넓은 쪽으로 이동 후에

바늘의 얇은 철제 브라켓을 찌그러지지 않게끔 살짝 들어올리고 바늘 고정되는 쪽을 원하는 방향으로

살짝 구부리면 됩니다.참고되시구요.



*그외 튜너부 작업후 데이터

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98mhz & rf 게인 동일.

-링줄 재 정렬.

-튜닝 다이얼 샤프트 베어링 쩔어서 회전 원활치 않은 것 복구.

-스테레오 디스토션 1khz 0.48% 까지 얻음.

-스테레오 분리도 1khz 35db 까지 얻음.



편하신 시간에 들려주세요.

좋은 하루되세요.
