셔우드 리시버 S7450 (2022년 9월 오버홀)

해외에서 구입하셔서 오버홀로 바로 입고 주셨습니다.

기기 상태가 상당히 좋은 편입니다.







가져오신 신품 전원 코드가 두께가 굵어 기존 스토퍼에 안들어 갑니다.

줄로 갈아내고 해봤지만 무리여서 그냥 두었습니다.

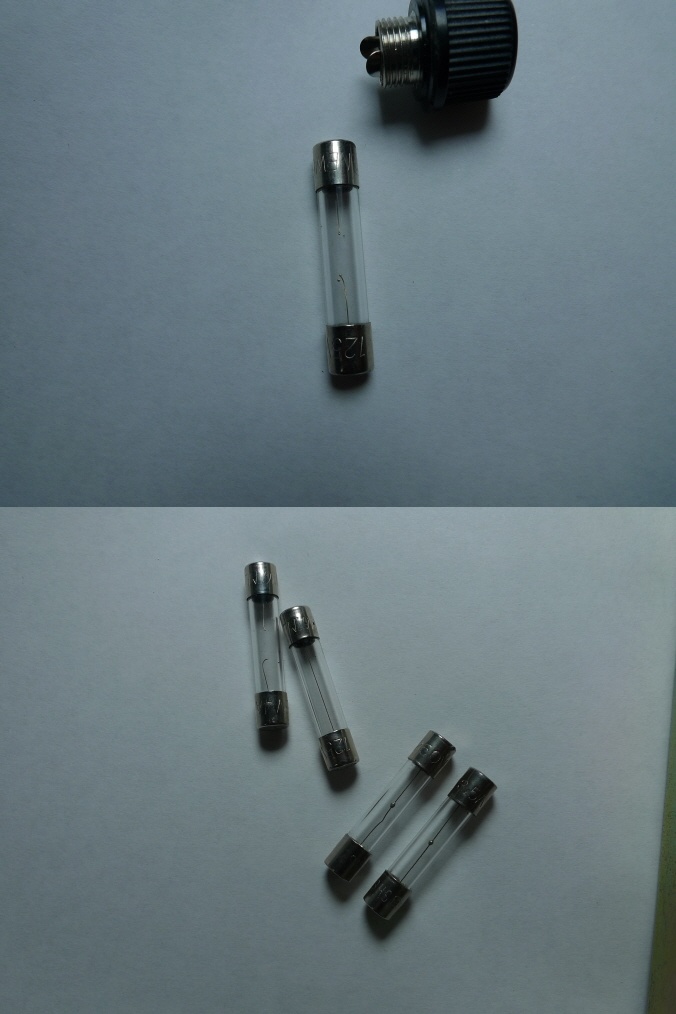

판매자가 한쪽 채널이 안나온다는 것은 다행히 한쪽 스피커 휴즈가 곱게 끊어져 그럽니다.

스피커 케이블 쪽에서 숏트가 났었을수 있습니다.







파워 앰프 케페시터 출고시 4,700UF를 10,000UF로 증량 교환.

기판 밑 공간이 작아서 고주파 임피던스 보상용으로 1UF 박스형 으로 달아두었습니다.







파워 앰프 초단 차동 회로 TR 4개 전류 증폭율 선별한 TR로 교환.

이 TR은 불량율이 높아서 교환해주는 것이 좋습니다.



교환한 TR은 온도 보상에 상보하게끔 에폭시로 접착,수축 튜브로 열결합 해두었습니다.

제조시 초단 TR 옵셋을 간단히 조정하려고 반고정 저항 대신에 점퍼선이 있는데



옵셋이 있어서 한쪽 채널이 컷트 되어 있습니다.

선별 TR 사용후 옵셋이 좌우 잘 맞아서 다시 연결 해두었습니다.







바이어스 반고정 저항 교환.바이어스 조정이 쉽게끔 테스프 포인트 설치.

바이어스는 웜업후 온도 보상 전에 조정.







파워 앰프 전해 케페시터 모두 교환.

파워 앰프 기판 쪽은 모두 재납땜







그외 일부 기판만 재납땜.







프리 앰프 기판인데 불량율이 높은 TR 2개만 오리지널 수퍼 로우 노이즈 TR로 교환.

전해 케페시터,그다지 성능이 좋지 않은 알루미나 탄탈 케페시터 모두 교환.



케페시터 2개는 기판 밑쪽 세시에 가려 인두가 안들어가서 한참 교환했습니다.







포노 앰프 기판으로 불량율 높은 TR 2개만 교환.

전해 케페시터 모두 교환.







전원 회로 리캡.







안테나 단자를 75옴 커플링 식으로 교환.

기존 단자들은 악영향을 줄이기 위해 모두 삭제 했사오니 새로단 단자만 사용하세요.









튜너 발진 트리머 교환.출고시 트리머는 손대면 대부분 부서집니다









바리콘 잡음이 심해서 샤프트,트리머 철편 쪽만 조심히 그리스 도포.







검파 코일 분해 수리.







튜닝 센터를 IF 리미터 이하 작은 신호 입력에서 신호 상하 진폭으로 최적화







튜너 기판 반고정 저항 모두 교환







튜너 기판 리캡.







모든 컨트롤류 세척.







이런 스피커 단자는 대부분 불트가 풀리는데 조이고 락킹 페인트 발라두었습니다.

1개는 헛돌아서 직접 납땜.









패널,내부 창은 깨끗해서 그냥 두고 왁스만 발라두었습니다.



*그외 튜너부 작업 내역.

-로우,하이엔드,RF 트래킹 90-106MHZ,RF 게인 동일.

-스테레오 왜율 1KHZ 좌우 0.12-0.14% 이하까지 얻음.

-스테레오 분리도 1KHZ 좌우 52DB 이상.나쁜 쪽에 주고 받음.

-AM 로우 하이엔드 600-1400KHZ.



편하신 날 들려주세요.감사합니다.
