파이오니아 앰프 SA3000 (2015년 12월 일반)

오래 기다리시게 해드려 죄송합니다^^

좌측 채널 잡음으로 입고주셨습니다.







살펴보니 증세가 안나와서 싹슬이 추측 수리를 했습니다.

오래된 고전류 증폭율 tr은 간헐적 불량이 많습니다.



파워 앰프 초단 tr을 전류 증폭율 실측 선별한 tr로 교환하고

온도 변화에 상보하게끔 수축 튜브로 열결합 해놓았습니다.



기존 tr이 듀얼 tr입니다만 좌우 4개를 선별해서 더 좋은 옵션이 됩니다.

초단 tr은 기기 성능에 큰 영향이 있는데 선별하면 주파수특성,

나이득,nfb등이 좌우 같아져 성능 밸런스가 좋게 됩니다.



그외 파워 앰프 정전류 회로,프리 드라이버 tr도 모두 교환했습니다.

기존 tr보다 고성능 tr로 교환했습니다.



멀리 제주에 계셔서 불여튼튼 살펴드렸습니다.







파워 앰프 케페시터 1개가 터진 것이 있습니다.케페시터가 그리 많지 않아서

대형 케페시터,릴레이 쪽은 제외하고 모두 교환했습니다.



외산 고급 케페시터보다 고성능인 삼영 nxb & 오디오용 전해,일부 필름 사용







포노 앰프 기판인데 그전에 tr 1개가 빼져 있습니다.

포노 tr 6개 모두 교환했습니다.그외 전해 케페시터 모두 교환했습니다.



포노를 쓰지 않으셔도 빈티지 앰프는 포노 쪽을 살려두는 것이 좋다고 봅니다.

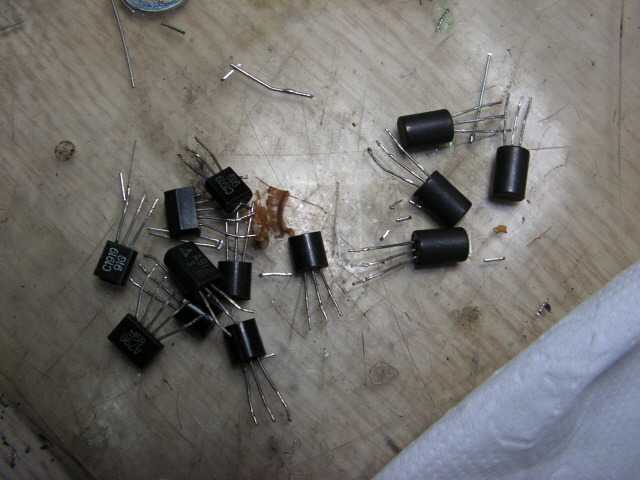

교환한 tr들.







릴레이 세척.







모든 기판 상당수 재납땜.







모든 컨트롤류 3가지 용제로 세척.







작업후 1khz 신호 입력.8옴 부하에서 최고 출력 & 클립 파형 잘 나옵니다.









이런 앰프는 점점 귀해지오니 잘 사용하세요^^



잘 사용하시고 혹 문제있으면 말씀주세요.

좋은 주말되세요^^
