인켈 튜너 910F (2016년 6월 일반)

오래 기다리시게 해드려 죄송합니다.^^

튜닝 미터 쏠림으로 입고주셨는데 그외 시그널 미터 일부 안들어옴,

고장 부위외에 전체적으로 좀 문제가 있습니다.

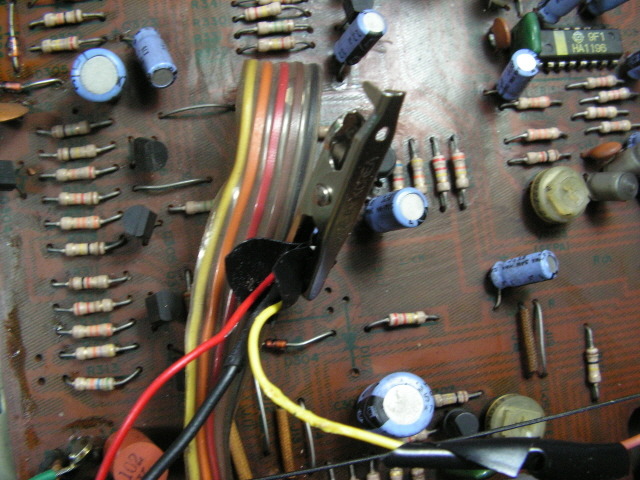

그전에 전구 배선을 사진처럼 찝어 놓았는데 업자가 이렇게 해놓을리는 없고

그전 사용자분들에서 diy를 많이 한 흔적이 있습니다.

늘 말씀드립니다만 장터에서 기기 구입하실때에는 diy 하시는 분들

기기는 피하시는 것이 좋습니다.복구도 어려울수 있고 비용이 많이 듭니다.



910은 램프가 그냥 전원을 연결하는 방식이 아니라 튜닝 서보락 작동 확인 기능을 해서

별도 램프 드라이버 회로가 있는데 컷트하고 2개 모두 전원에 그냥 연결되어 있습니다.

틀어져 서보락이 작동하지 않자 그냥 상시 켜지게 연결되어 있습니다







말씀주신 튜닝 미터 쏠림외에 문제는 시그널 미터 아래 4칸이 들어오지 않고

튜닝 미터 가운데 포인터가 점등되지 않습니다.910 미터 모듈은 일체식 flt 모듈이여서

분해 수리가 안됩니다.이것도 그전 diy 에서 숏트나서 나간것 같습니다.







이 모듈은 분해 수리가 일손이 많이 들어서 생업상 의미가 없는데

의뢰주신 주 증상이 이부분여서 감행했습니다.

자칫 디스플레이 튜브 리드가 끊어지면 못쓰게 됩니다.



회로도가 없어서 고장 추적이 더 일손이 많이 드는데 쿼드풀 op amp ic 3개,

듀얼 타입 1개를 비교기로 사용해서 점등합니다.

그중 1개가 나가서 시그널,튜닝 포인터가 안들어옵니다.

중고품으로 교환했습니다.







검파 코일 분해 수리.







2가지 온도 보상형 케페시터를 기판 상하로 써서 온도 변화에 의한

코일 드리프트를 최소화 했습니다.







910 전원 스윗치는 플라스틱 부분이 경화되어서 잘 부러지는데

미리 락킹 페인트를 발라서 보강 해놓았습니다.







스케일창 청소.





그전에 전구가 교환되어 있습니다.







이 튜너는 바리콘,프론트엔드에 wd40이 뿌려져 있는데 그 때문에 주파수가 밀리자

바리콘 링 기어를 풀어서 눈금을 맞추어 놓았네요.그 때문에 88mhz 아래쪽으로 한참 밀려 있습니다.

튜닝 바늘도 꺽여서 편 흔적이 있는데 부러질수 있습니다.







램프 드라이버 회로에 다시 전구 배선을 연결해주어야 합니다.

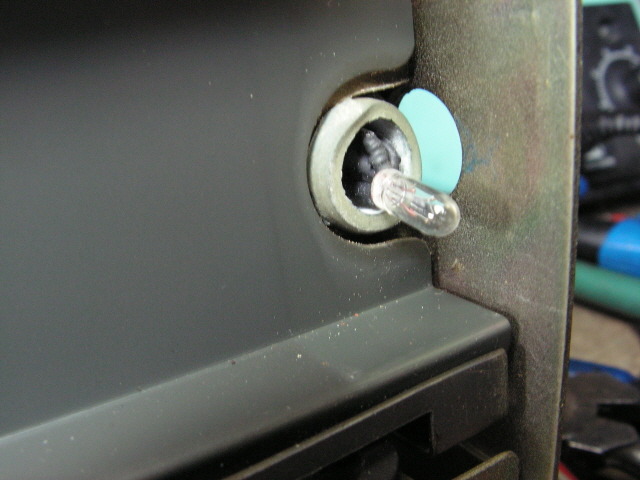

배선 복구 & 전구 교환.

서보락 작동시 녹색,해재시 황색입니다.

녹색 전구는 없어서 락킹 페인트로 색을 바꾸었습니다.



910은 튜닝 노브에 터치 감지 회로가 있어서 노브를 만지면

서보락이 해재됩니다.(황색) 튜닝하시고 손을 떼시면 서보락이 작동해서

온도차에 의한 튜닝 틀어짐을 자동으로 보정해줍니다.

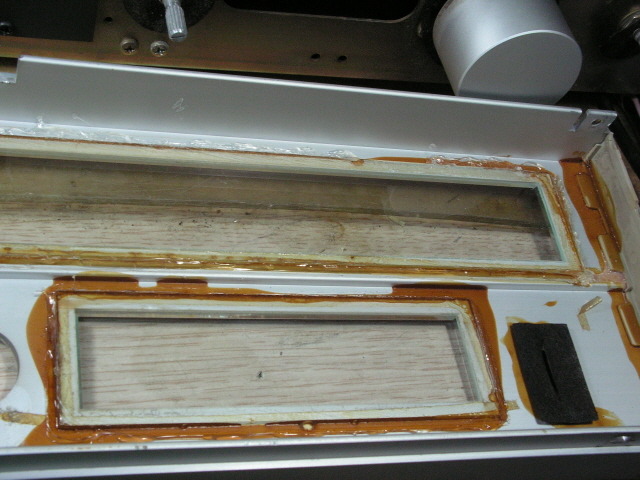

패널 창 접착이 떨어져 다시 접착해두었습니다.







이 기기 문제는 바리콘 쪽에 wd40을 뿌려서 세척에도 시간이 많이 걸렸지만

발진 회로 쪽 바리콘이 회전각에 따른 용량이 일정치 않습니다.

안쪽 날개에 잔류물이 남아있을까,누차 세척을 했습니다만 소용없네요.

바리콘 제조시 조금 불량입니다.

그 때문에 88-98-108mhz 구간이 들쑥날쑥 표기 편차가 생깁니다.

88-108mhz 좌우 폭이 맞게 맞추면 88-98 & 98-108mhz 구간 방송국 표기가

크게 틀어집니다.



발진 회로 일부 값을 변경하고 최대한 맞추었습니다만

전 구간이 고루 맞지 않습니다.



바리콘 회전각에 따른 주파수 표기 편차는 70년대 까지는 눈금을

바리콘 오차 특성에 맞추어 전 구간이 큰 비등 간격이였다가

70년대 말에 오차를 크게 줄여 거의 등간격 표기가 되었습니다.

그러나 대부분 주파수가 높아질수록 눈금 표기 간격이 넓어집니다.



910도 그런데 이 기기는 중간 구간에서 표기 오차가 큰편입니다.

더 이상은 좁혀지지 않사오니 참고되세요.

바리콘 세척,이 부분 작업으로만 3시간 이상이 걸렸습니다.







작업중 스코프가 망가져 잠시 작업 중단이 되었습니다.

퍽하고 연기가 났는데 내부 플라이백 트렌스라는 것이 타버렸을까 했습니다.

스코프들은 내부 기판이 smd 방식에 제가 스코프는 문외한이여서

중고 스코프를 장터에서 주문을 했습니다.



기다리다가 열어보니 다행히 이 스코프는 기판이 양면 기판에

구식 딥타입 부품들을 수리할수 있었습니다.







일반 작업일 경우 커플링 케페시터만 교환해드리고

전원부등 케페시터는 교환치 않습니다만 이 기기는 다른 작업이 많아서

비용이 좀 나와서 비용이 드는 김에 전원부 케페시터등을 교환했습니다.

1차 정류,리플 필터용등 2배 이상 증량 교환했습니다.



세계 최고 성능 수준인 삼영 nxb 사용.







그외 커플링 케페시터,출력단 앰프 케페시터들 교환했습니다.

삼영 nxb & 오디오용 전해 사용.







910은 기판 냉납이 많은데 일부 기판 재납땜 했습니다.







* 그외 작업 내역.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 하이 밴드 조금 떨어짐.

안테나 코일,발진 코일이 제조시 조금 오차가 있습니다.

그외 wd40 이 뿌려져 누차 세척,건조했습니다만 완전 제거는 어려워

잔류 용량이 있어서 그 용량이 +되어서 세팅하게 됩니다.

이 튜너는 감도가 세팅후에도 조금 떨어져 별도로 rf&if 게인을 올려 놓았습니다.

시그널 미터는 덜 뜨지만 감도는 대폭 향상되었사오니 참고되세요.

-쿼드레처 검파 90도 위상 쉬프트 코일,모노 t.hd 코일,

튜닝 센터 멀티페스 스코프 & if  리미터 포화값 이하 신호에서

상하 진폭으로 최적화.

-스테레오 왜율 1khz 좌우 0.13-0.15% 이하까지 얻음.

-스테레오 분리도 1khz 자우 45db 이상.나쁜 족에 주고 받음.

-그외 모든 컨트롤류 3가지 용제로 세척.



잘 사용하시고 혹 문제있으면 말씀주세요.

좋은 한주되세요.^^
