마란츠 리시버 2265 (2015년 6월 오버홀)

너무 오래 기다리시게 해드려 죄송합니다^^

이 기기는 120볼트 전용 북미 전원 규격 ul 기기인데 220볼트에 꽂으셔서



겸사 레스터레이션으로 입고주셨습니다.

살펴보니 다행히 전원 트렌스는 안나갔습니다.

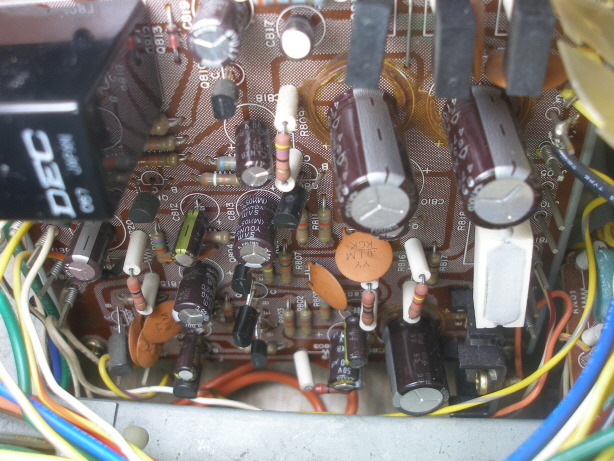

전원 회로 기판에서 tr 1개,제너 다이오드가 나갔습니다.

그러나 + - 35볼트 정전압 레귤레이터 tr에 내압을 넘어서는 큰 전압이 걸렸기 때문에



다른 레귤레이터 tr 3개도 교환했습니다.거의 내부 손상이 되었을겁니다.







이 기기는 오래 사용치 않은 기기인데 220볼트 연결로 대부분 1차 정류 케페시터들은

손상되었습니다.







전원 회로 전해 케페시터 모두 교환.국산품중 가장 고성능인 삼영 nxb & 오디오용 전해 사용.







릴레이 세척.이 릴레이는 유용할수 있는 릴레이가 시중에 있습니다만

요즘 릴레이들이 접점 구조가 좋지 않고 접점을 누르는 힘이 약해서



근래에는 가급적 기존 릴레이를 유용하고 있습니다.









전원 기판 모두 재납땜 & 세척.







파워 앰프 케페시터인데 역시 이 케페시터도 트렌스에서 바로 연결된 1차 정류 케페시터여서

내압을 거의 2배 넘어서는 전압이 장시간 걸렸기 때문에 손상됩니다.



출고시 10,000uf 용량을 15,000uf로 증량 교환했습니다.

이 케페시터 용량을 증량했다고 악성 염탐꾼이 실용등에서 이슈를 삼는 경우가 있습니다만



이 케페시터는 앰프 출력단-스피커 간의 전류 흐름에서 직렬 임피던스와 같기 때문에

임피던스=0.159/주파수*케페시터 용량,이 되어서 용량이 클수록 초저역까지 임피던스가 낮아집니다.



거기에 케페시터 품질에 따른 케페시터 자체 임피던스가 더해져 실제 임피던스는 더 커지게 됩니다.

그래서 과거 일부 고급기들은 작은 용량을 여러개 병렬로 써서 케페시터 자체 임피던스를 낮추기도 했습니다.



즉 앰프 저역이 아무리 좋아도 최종 저역 주파수 대역은 이 케페시터 용량,품질에서 제한됩니다.

앰프 설계를 한다는 이들도 과거 오디오 기술은 단절,미습득해서 이 케페시터를 레귤레이션의 개념만으로

보는 경우가 대부분인 것 같습니다.한물 간 오디오 기술이지만 그리 만만치 않습니다.







고역 임피던스 보상용 필름 케페시터 병렬 장착 & 접지 배선 새작업.







탈거한 파워 앰프 기판.







초단 차동 회로 tr을 전류 증폭율 실측 선별한 tr들로 교환했습니다.

이러하면 각 차동 회로 & 좌우 초단 전류량,나이득,주파수 특성,nfb 특성이 같아져



좌우 성능 밸런스가 좋게 됩니다.

교환한 tr들은 온도 변화에 상보하게끔 수축 튜브로 열결합 해놓았습니다.







파워 앰프 전해 케페시터,반고정 저항 모두 교환.

바이어스는 웜업후 온도 보상 전 서비스 메뉴얼 지정 값으로 조정해놓았습니다.







파워 앰프 기판 모두 재납땜 & 세척.







프리 앰프 작업 전.







이 기판은 전해 케페시터 극성 표기 프린트가 잘못 표기된 것이 1개 있습니다.







프리 앰프 tr들을 모두 교환했습니다.고전류 증폭율 & 저잡음 tr들은 오래 사용하면

불량율이 높습니다.특히 리드가 시커멓게 된 것은 내부 연결부 불량이 생겨 교환해주는 것이 좋습니다.



이 시절 tr들은 리드가 철로 부식이 잘됩니다.이후엔 구리로 바뀌어 자석에 붙지 않습니다.

tr 경우 도전율보다는 내구성 문제로 성능과는 무관합니다.



경험상 이 듀얼 tr은 불량율이 높아서 모두 교환했습니다.

역시 전류 증폭율 선별한 tr들로 좌우 맞추어 교환하고 수축튜브로 열결합 해놓았습니다.



그외 tr들은 귀한 그 시절 오리지널 수퍼 로우 노이즈 tr들로 교환했습니다.

이 tr은 유명한 일본의 스메끼리상이 음질 좋다고 즐겨 썼다는 낭설이 있습니다.



이 tr은 nec,삼성만 제조했는데 나중에 삼성이 tr 사업을 접으면서 부천 tr 공장을 페어 차일드에

매각해서 페어 차일드에서도 잠깐 나온 것도 있습니다.



nec 것은 더 귀한데 n 채널만 시중에서 조금 돌아다니다가 모두 재고 절품되었습니다.

삼성 것도 모두 재고 절품되었는데 이베이,타오바오에서 뜨는 것은 원 헌드레드 퍼센 짝퉁입니다.



nec 삼성 모두 tr 공장,설비를 매각한 것이 90년대라서 신품이 나올수가 없습니다.

설비들을 중국에 팔아서 중국 짝퉁이 나옵니다만 iso 인증 받은 업체외엔



tr 스펙과는 무관하게 만들어 번호만 찍어 파는 짝퉁입니다.

각설드리고,몇개 가지고 있는 오리지널 nec 것으로 교환했습니다.









프리 앰프 전해 케페시터 모두 교환.삼영 nxb & 오디오용 전해,일부 필름 사용.







프리 앰프 기판 모두 재납땜 & 세척.







포노 앰프,입력 셀렉터 기판 작업 전.







포노 앰프 초단 차동 회로 tr 4개 전류 증폭율 실측 선별한 tr들로 모두 교환.

전해 케페시터 모두 교환.







포노 기판 모두 재납땜 & 세척.

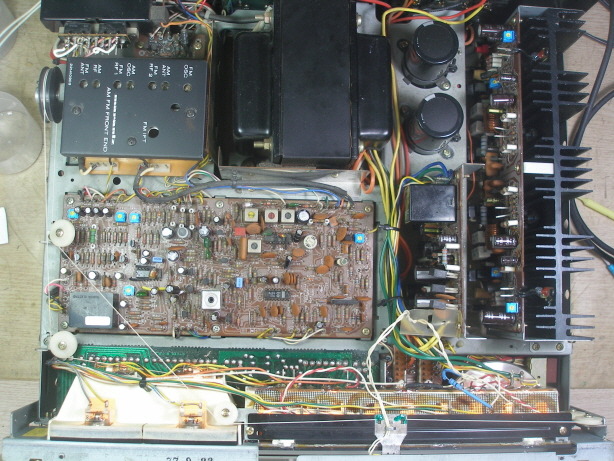

튜너 기판인데 정전압원 회로 손상으로 고전압이 들어와서 디커플링 저항,케페시터가 나갔습니다.

2265은 튜너 출력단 앰프 전원이 별도 35볼트를 쓰는데 이쪽 전원 회로 손상으로 나갔습니다.



다행히 튜너 쪽 전원은 과전압이 걸리지 않아서 손상이 없습니다.







튜너 기판인데 정전압원 회로 손상으로 고전압이 들어와서 디커플링 저항,케페시터가 나갔습니다.

2265은 튜너 출력단 앰프 전원이 별도 35볼트를 쓰는데 이쪽 전원 회로 손상으로 나갔습니다.



다행히 튜너 쪽 전원은 과전압이 걸리지 않아서 손상이 없습니다.







검파 코일은 괜찮습니다만 불여튼튼 분해 수리해드려다가 분해가 안되어서 다시 조립했습니다.

더 이상 무리하면 불길해서 그만 두었습니다.







튜너 기판 am 회로 제외 전해 케페시터,반고정 저항 모두 교환.







튜너 기판 am 회로 제외 기판 모두 재납땜 & 세척.







로우 페스 필터 기판 재납땜 & 세척.







정확한 튜닝 미터 동조 지점.미터마다 오차가 있어서 아나로그 튜너들은 사진을 올려드리고 있습니다.

거의 중앙에서 맞습니다.







전면 일부 컨트롤 기판은 분해가 대작업이라서 조립 상태로 인두가 들어가는 부분만 재납땜 했습니다.









fm 25us 마이크로 스윗치 접점 불량이 많아서 점프했습니다.

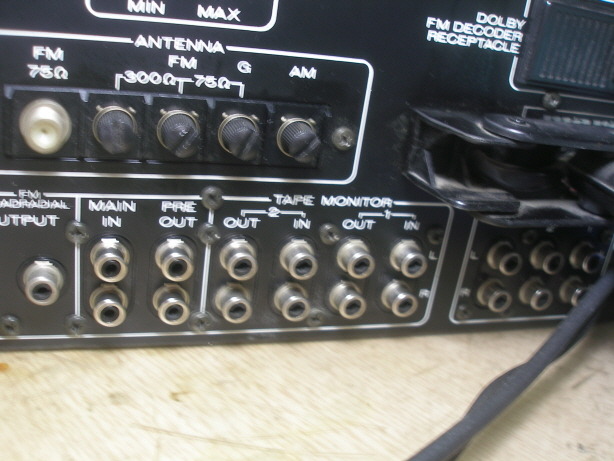

그 시절 전용 돌비 팩이 있으면 이곳에 열결하면 돌비 회로에서



태입 덱크 돌비처럼 고역 증폭-컷트의 과정으로 fm 잡음을 줄일수 있습니다만

돌비 팩이 귀하고 신호가 변조되어서 fm 선택으로 그냥 쓰시는 것이 좋습니다.







튜닝 포인터 전구 교환.

동봉주신 램프 킷트의 포인터 전구는 5파이로 사용할수 없어서 제가 가진 3파이 전구 교환했습니다.







스테레오 전구 교환.







220볼트 연결로 전구들이 많이 그을려 있습니다.

이 휴즈용 전구는 시중품은 규격이 적절한 것이 없습니다.



보내주신 외산 전구는 8볼트 2백밀리 암페어라고 정확히 기재되어 있습니다만

국내 전구 가게 전구는 주인장도 규격을 모르고 만듦새가 엉망에 8볼트라고



파는 것이 어둡고 6볼트가 있습니다만 역시 어둡고 수명이 짧습니다.

이 전구는 밝습니다만 내구성은 모르겠네요.









2265 킷트라고 되어 있습니다만 2265는 셀렉터 표기는 led식인데 5파이 소켓식 전구들이 들어가 있습니다.

그외 맞지 않아서 리드형 전구 2개와 휴즈형 전구만 쓸수 있습니다.



쓰고 남은 것은 혹 몰라서 오시면 드리겠습니다







스케일창을 닦다가 보니 금색 도금된 것이 스크레치처럼 벗겨집니다.

이런 경우가 많사오니 큰 흠은 없사오니 참고되세요.



스케일 창을 닦을때는 다른 용제는 안쓰고 입김으로만 닦고 있습니다.







노브가 지저분해서 물 세척 했습니다만 별 차이가 없네요.







노브 2개 내부 홈이 좋지 않아서 잘 안끼워지는데 끼워서 그나마 맞는 것끼리 끼웠는데

셀렉터 노브는 내부 접착이 눈금이 좀 벗어납니다.







단자류 세척.







8옴 부하,1khz 신호 입력으로 최고 출력 & 클립 파형 잘 나옵니다.







*그외 튜너 작업 내역

-바리콘 링줄,좌우 폭 초기화.

-하이 밴드 108mhz & 로우 밴드 88mhz & 센터 밴드 98.5mhz 설정 & rf 게인 동일.

-쿼드레처 검파 90도 위상 쉬프트 코일 & 모노 t.h.d 코일,튜닝 센터 정밀 최적화.

-스테레오 왜율 1khz 좌우 0.12% 이하 까지 얻음.

-스테레오 분리도 1khz 좌우 44-45db 이상 얻음.

-좌우 출력 편차 0.0db 이내.

2265는 튜너부 출력 앰프 좌우 게인 조정 지원이 됩니다.





그외 컨트롤류 3가지 용제로 모두 세척.



요즘 건강이 안좋아서인지 4일 작업을 한것 같습니다.

120볼트로 사용하시고 강압 트렌스는 절대 smps 방식은 사용치 마시고



전압 미터가 달린 쓸만한 강압 트렌스를 사용하세요.

100볼트 쓰셔도 됩니다만 파워 앰프 출력,램프 밝기가 조금 떨어집니다.



전원 트렌스 2차 출력 전압 오차로 램프 밝기,수명은

조금 차이날수 있습니다.



오래 기다리시게 해드려 거듭 죄송합니다.

잘 사용하시고 혹 문제있으면 말씀주세요.



좋은 하루되세요^^
