아캄 튜너 델타 (2018년 4월 일반)

너무 오래 기다리시게 해드려 죄송합니다.



정확한 세팅,스테레오시 험등으로 입고주셨습니다.

스테레오시 험이라고 하셨는데 험은 붕 하는 저음 잡음인데

험은 괜찮아서 다른 잡음이였는지 궁금합니다.

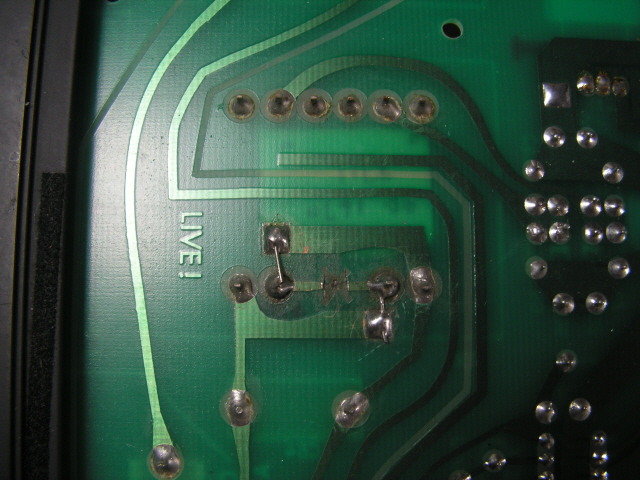

사진은 그전 작업 이력인데 전원 트랜스 1차 쪽이 120볼트 입력 두개 구조로

120,240 볼트 겸용 트렌스 같아 보입니다만 120볼트 설정으로 결선이 되어 있나 싶었는데,







사진처럼 해서 보니 전원이 안들어 옵니다.

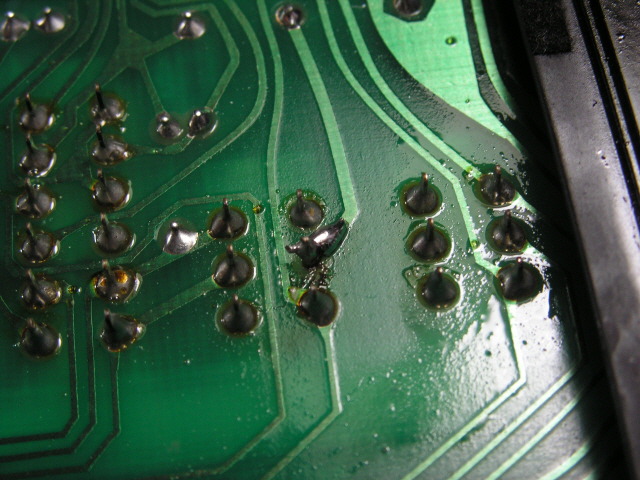

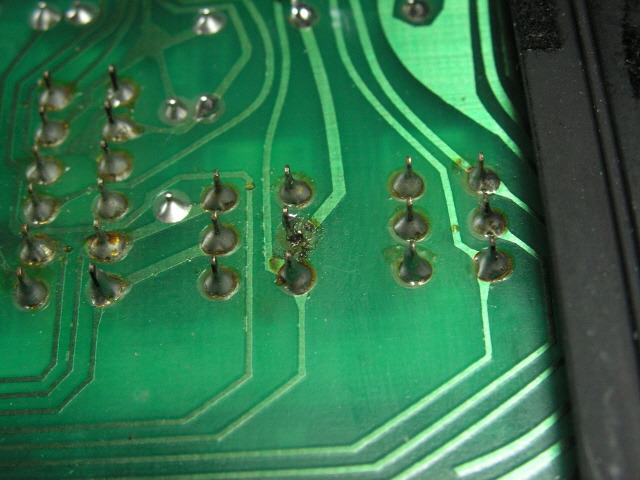

짐작에 120볼트 탭 두개중에 한쪽이 그전에 120 설정에서 220볼트에 연결해서

타서 다행히 나머지 120볼트 한쪽은 남아서 조치한것 같습니다.







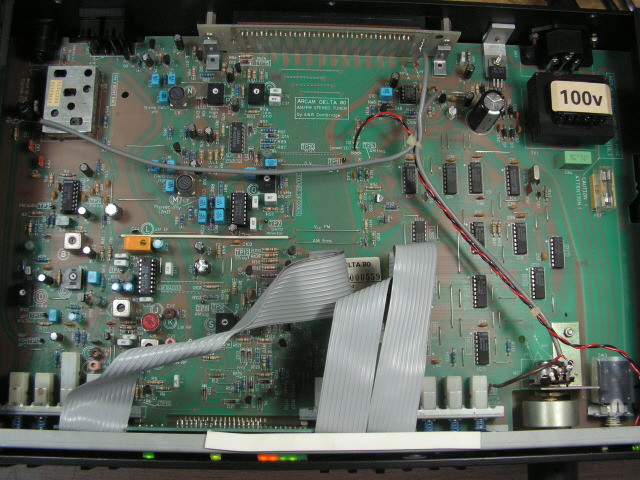

할수없이 되돌렸는데 이 기기는 100-120볼트에 사용하세요.

정전압 회로에 1차 정류 전압이 24볼트?로 넉넉해서 100볼트로 쓰셔도 상관없습니다.

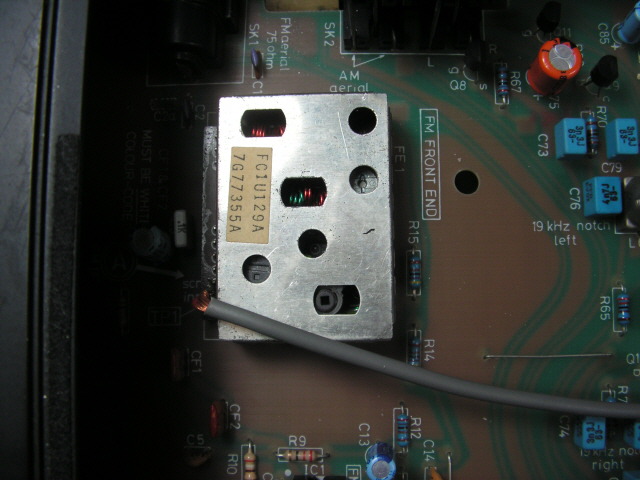

이 튜너는 프론트엔드 조정이 너무 틀어져 감도가 거의 나오질 않습니다.







또 그전 작업 이력이 모노&뮤트 스윗치 쪽에서

스테레오 작동시 상시 뮤트 기능을 삭제 해놓았습니다.



이 때문에 스테레오시 신호가 작은 방송이 뮤트가 안됩니다.

원인은 감도가 떨어져 뮤트 작동 신호가 상시 작동을 해서

무음 상태가 되어서 컷트했을겁니다.



대부분 튜너의 뮤트 회로는 설정 레벨 이상 신호가 들어오면

자동 해지가 됩니다.







감도 복구후 뮤트 회로가 정상 작동해서 복구 해두었습니다.







검파 코일 튜닝 센터를 if 리미터 포화 전압 이하 신호에서

상하 진폭으로 최적화.



이 튜너는 얼핏 디지틀 튜닝 방식 같지만 pll lock 보정 회로가 없고

가변 저항으로 발진 회로 전압을 조정하는 방식입니다.



각 메모리 채널은 기기 뒷면에 트리머로 아나로그 튜닝으로 조정하는 방식입니다.

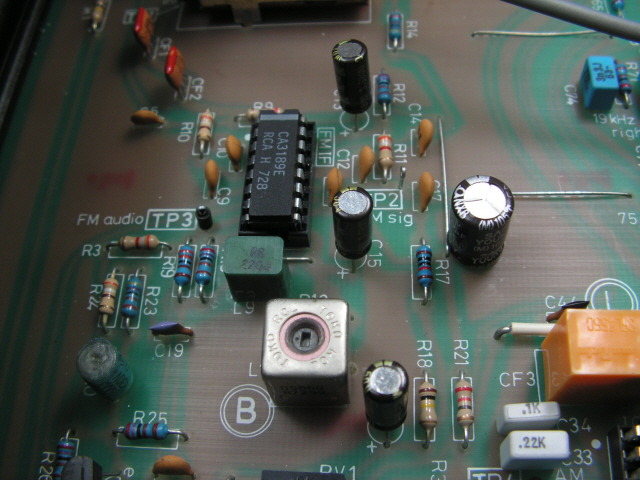

검파 코일을 분해 수리 한것 같습니다만 찍어둔 사진이 없네요.

요즘 기억력이 형편없습니다.



이빨이 없으면 치매가 빨리 오고 기억력이 떨어진다는데

기억력 외에 인지 능력등도 크게 떨어지는걸 실감합니다.







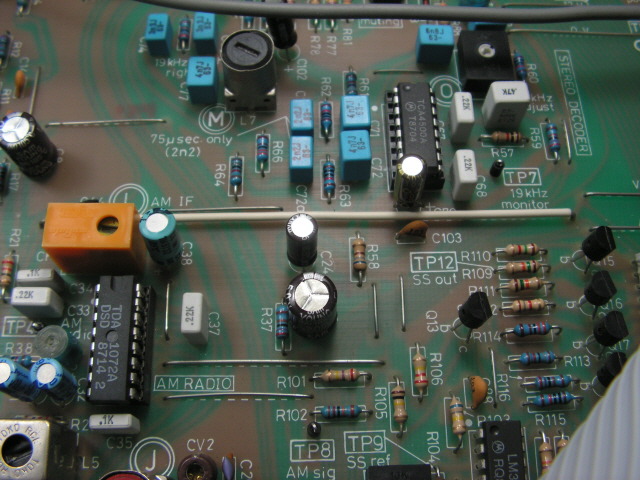

너무 오래 기다리셔서,전해 케페시터가 그리 많지 않아서

am 회로 제외하고 모두 리캡 해드렸습니다.



세계 최고 성능 수준의 삼영 nxb & 오디오용 전해 사용.

일부 커플링은 음질을 고려해 증량 교환했습니다.







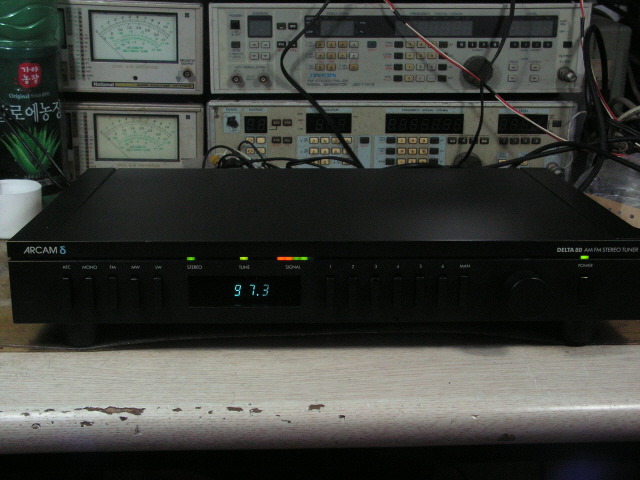

*그외 작업 내역.

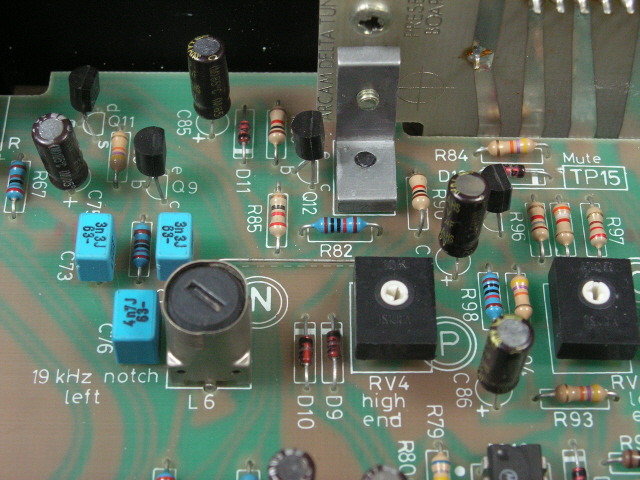

-로우,하이엔드,rf 트레킹 90-106mhz 설정.조정,데이터 주파수 96mhz 사용.

-스테레오 왜율 1khz 1.2%.이 기기는 mpx 입력 임피던스에 따른

if 출력 신호를 조정하는 진폭 제한 코일이 없는 방식에

출력단 로우 페스 필터가 1개식이여서 왜율이 좀 높습니다.

-스테레오 분리도 1khz 29-31db.

이 기기는 스테레오 분리도 조정 지원이 안되어서

데이터만 올려 드립니다.



잘 사용하시고 혹 문제있으면 말씀주세요^^

좋은 하루되세요.
